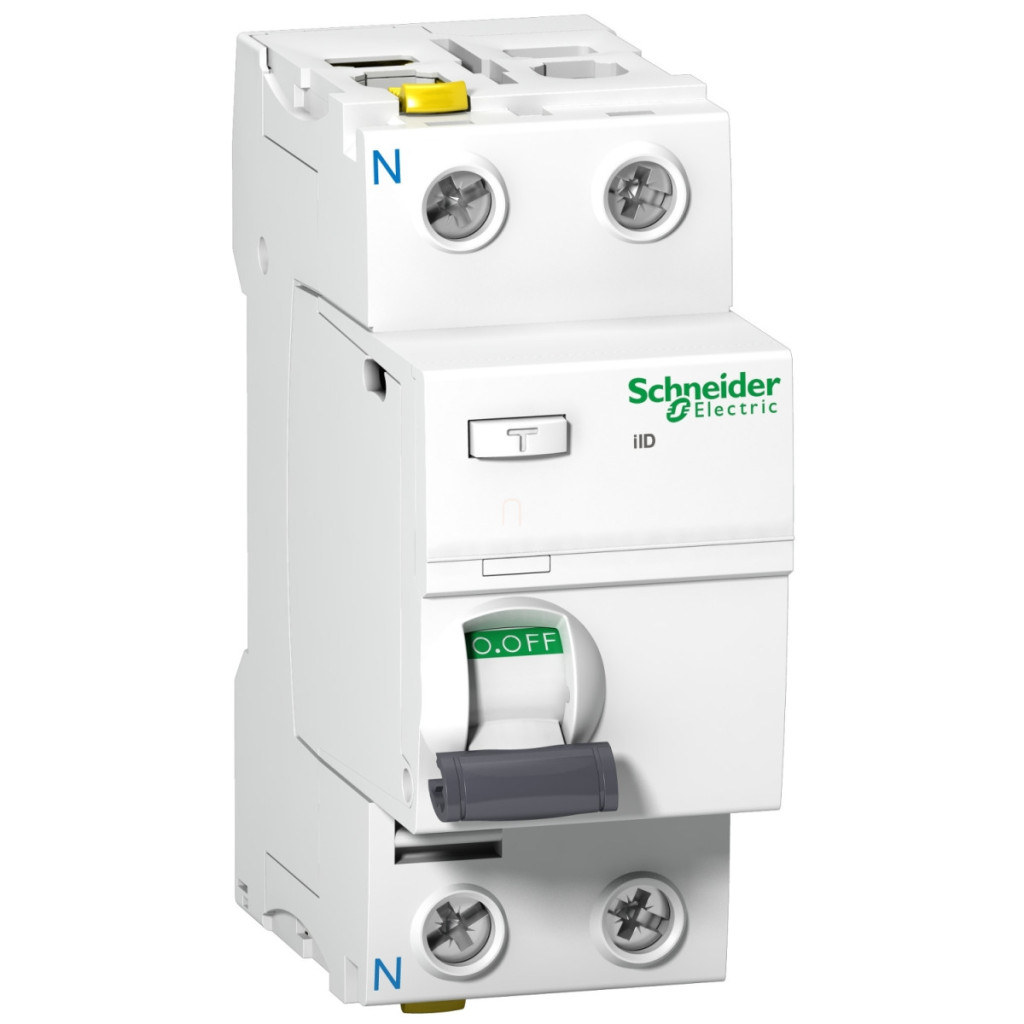

Întrerupătorul diferențial (RCCB) Schneider Electric Acti9 iID A9Z22240 este o componentă esențială în instalarea sistemelor electrice sigure. Acest dispozitiv compact, cu 2 poli, de tip A, cu sensibilitate de 100 mA și curent rezidual de 40 A, este alegerea ideală atât pentru mediile rezidențiale, cât și pentru cele industriale, pentru a asigura o siguranță electrică sporită. Ca parte a gamei de produse Schneider Electric Acti9, seria iID oferă parametri tehnici și fiabilitate remarcabile. Acest model aparține clasei de sensibilitate de tip A, ceea ce înseamnă că detectează nu numai curenții reziduali alternativi sinusoidali, ci și componentele de curent continuu pulsatoriu, oferind astfel un nivel mai ridicat de protecție. Sensibilitatea de 100 mA este optimizată în primul rând pentru protecția echipamentelor, în timp ce timpul de declanșare instantaneu permite o reacție rapidă în caz de pericol. Dispozitivul are un curent nominal de 40 A, oferind o capacitate de încărcare adecvată pentru protejarea circuitelor din case, birouri sau mici instalații industriale. Parametrii tehnici ai dispozitivului sunt remarcabili: funcționează la o frecvență de rețea de 50/60 Hz, cu o tensiune nominală de funcționare de 220-240 V c.a. Produsul utilizează o tehnologie de declanșare a curentului de defect independentă de tensiune, care asigură funcționarea fiabilă a funcțiilor de protecție chiar și la tensiuni de rețea mai mici. Capacitatea nominală de întrerupere a scurtcircuitului (Idm) și capacitatea nominală de conectare (Im) sunt ambele de 1500 A, în timp ce curentul condițional de scurtcircuit este de 10 kA, ceea ce asigură o protecție adecvată împotriva posibilelor curenți de scurtcircuit. Tensiunea de izolare (Ui) este de 500 V c.a., în timp ce tensiunea nominală de rezistență la impulsuri (Uimp) este de 6 kV, ceea ce garantează o funcționare stabilă chiar și în cazul supratensiunii. Acti9 iID A9Z22240 este ușor de instalat și are un design montabil pe șină DIN. Dispozitivul are o lățime de numai 36 mm (4 module, calculate cu o distanță de 9 mm), o înălțime de 91 mm și o adâncime de 73 mm, astfel încât poate fi instalat cu ușurință în orice dulap de distribuție standard. Capacul alb și indicatorul de poziție a contactului ajută la evaluarea rapidă a stării. Este ușor de utilizat: are un comutator basculant și poate fi blocat pentru o siguranță sporită. Conectarea este flexibilă datorită conectorilor dubli din față și din spate, care sunt potriviți atât pentru fire solide, cât și pentru fire torsadate, chiar și cu manșoane. Conectorii frontali pot acomoda fire solide de 1-35 mm² sau fire torsadate de 1-25 mm² (inclusiv ferule), în timp ce conectorii din spate pot acomoda fire solide de 1-25 mm² sau fire torsadate de 1-16 mm² (inclusiv ferule). Lungimea de dezizolare a firului este de 14 mm, iar cuplul de strângere al conectorilor este de 3,5 Nm. Această opțiune de conectare versatilă este deosebit de avantajoasă la instalarea sistemelor electrice complexe.
Schneider Electric Acti9 iID - A9Z22240 - alimentare - întrerupător de circuit, clasa A, 2P, 40A, 100mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumirea abreviată a produsului: iID
Număr de poli: 2P
Poziția conductorului neutru: Stânga
Curent nominal: 40 A
Tip rețea: CA
Sensibilitate la curent de defect: 100 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip A
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 220...240 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de întrerupere și comutare: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Indicarea poziției comutatorului: Da
Tip de acționare: Balansier
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Lățime modul (pas 9 mm): 4
Dimensiuni: Înălțime: 91 mm, Lățime: 36 mm, Adâncime: 73 mm
Culoare: Alb
Caracteristici mecanice și electrice
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: AC-1: 15.000 de cicluri
Opțiuni de blocare: Blocabil cu lacăt
Conexiuni:
- Conector dublu în față: 1...35 mm² rigid, 1...25 mm² flexibil, 1...25 mm² flexibil cu manșoane
- Conector dublu în spate: 1...25 mm² rigid, 1...16 mm² flexibil, 1...16 mm² flexibil cu manșoane
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 3,5 N.m pentru conexiunea superioară sau inferioară
Caracteristici de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Grad de protecție IP: IP20 (conform IEC 60529), IP40 (în carcasă modulară, conform IEC 60529)
Grad de poluare: 3
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A conform EN/IEC 61008-1
Temperatura ambiantă de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
