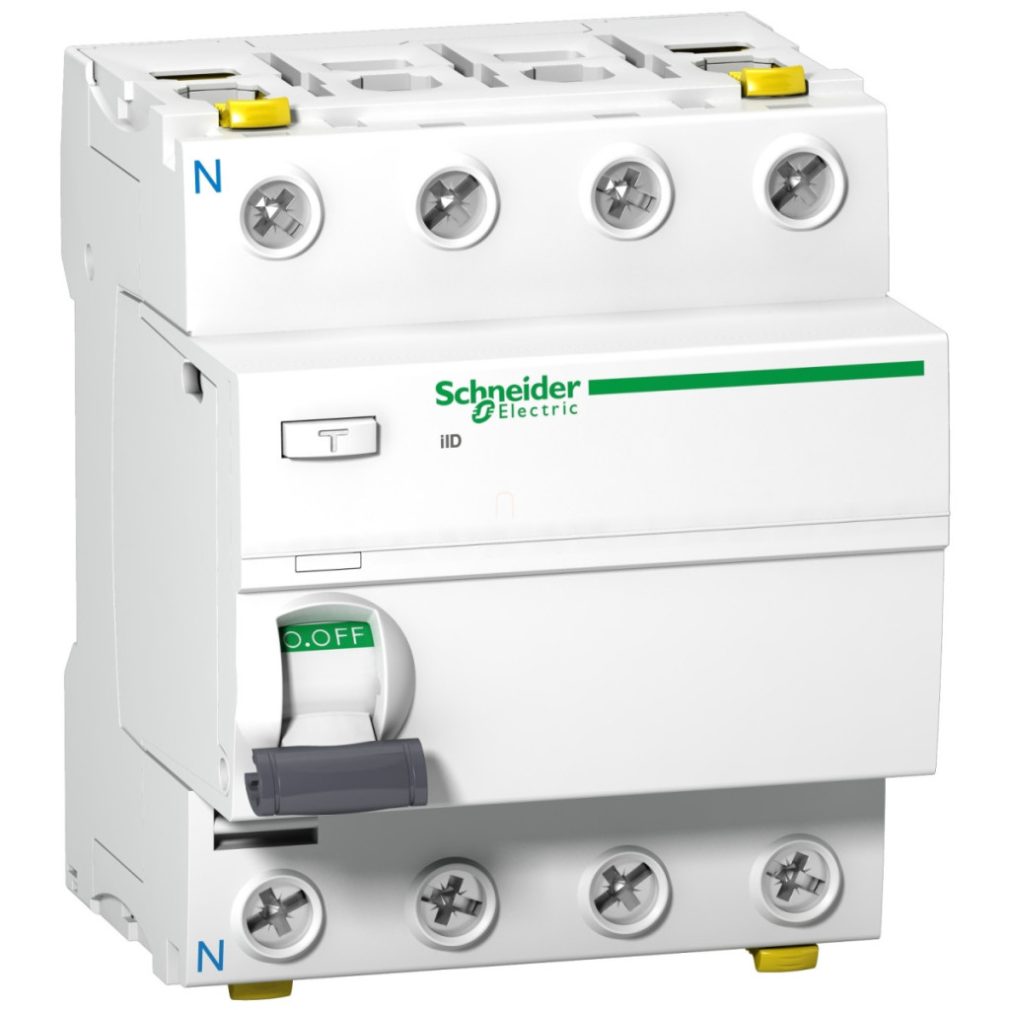

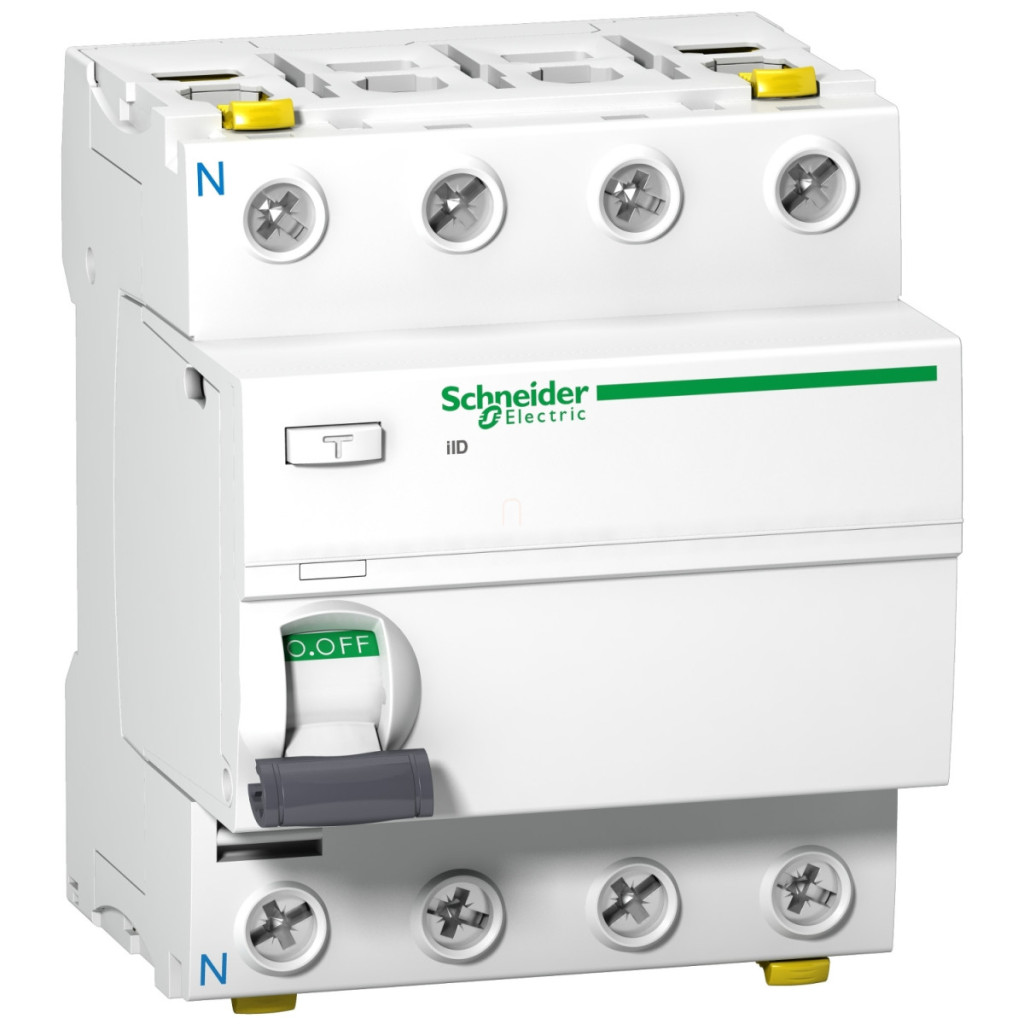

Întrerupătorul de curent rezidual (RCCB) Schneider Electric Acti9 iID A9Z22440 este un dispozitiv profesional de siguranță electrică conceput special pentru a îndeplini cerințele stricte ale sistemelor moderne de instalații electrice. Acest întrerupător de 4 poli, 40 A, tip A are o sensibilitate de 100 mA, oferind un echilibru ideal între protecția personală eficientă și evitarea declanșării inutile a sistemelor electrice. Produsul face parte din gama populară Acti9 de la Schneider Electric, recunoscută pe scară largă pentru fiabilitatea și soluțiile tehnice avansate. Întrerupătorul A9Z22440 este alegerea perfectă pentru protejarea rețelelor electrice din clădiri rezidențiale, facilități comerciale și industriale ușoare. Funcția principală a dispozitivului este de a asigura siguranța vieții - întrerupe imediat circuitul dacă detectează fluctuații periculoase de curent sau scurgeri, protejând astfel persoanele de șocuri electrice și echipamentele de deteriorare. Fiind un dispozitiv de tip I, acesta detectează și deconectează nu numai scurgerile de curent continuu sinusoidale, ci și cele pulsatorii. Din punct de vedere tehnic, A9Z22440 are parametri remarcabili: funcționează la o tensiune de lucru de 380-415 V c.a. la o frecvență de rețea de 50/60 Hz. Comutatorul utilizează o tehnologie independentă de tensiune pentru declanșarea curentului de defect, ceea ce garantează o funcționare sigură chiar și în condiții de rețea variabile. Instalarea este simplă datorită designului său montabil pe șină DIN, ocupând 8 x 9 mm unități pe șina de montare. Are o înălțime de 91 mm, o lățime de 72 mm și o adâncime de 73 mm, cu un capac alb. Dispozitivul are un indicator de stare de comutare, care facilitează inspecția vizuală rapidă. Blocurile terminale duble oferă opțiuni flexibile de montare, acomodând cabluri rigide de 1-35 mm² sau flexibile de 1-25 mm² în partea din față și cabluri rigide de 1-25 mm² sau flexibile de 1-16 mm² în partea din spate. A9Z22440 oferă o durabilitate remarcabilă, asigurând 20.000 de cicluri de comutare mecanică și 15.000 de cicluri de comutare electrică în categoria AC-1. Acesta garantează protecție de bază IP20 (IP40 într-o carcasă modulară) și grad de poluare 3. Intervalul său extrem de larg de temperatură de funcționare, de la -25 °C la +60 °C, permite utilizarea acestuia într-o varietate de condiții de mediu. Dispozitivul are o rezistență la impulsuri de 6 kV și poate suporta un curent de scurtcircuit condiționat de 10 kA. Dispozitivul are o durabilitate mecanică și electrică remarcabilă și este proiectat pentru o durată lungă de viață, ceea ce îl face o soluție rentabilă pentru utilizatorii profesioniști. Întrerupătorul Schneider Electric Acti9 iID A9Z22440 se potrivește perfect cu alte componente ale sistemului modular Acti9, permițându-vă să construiți un sistem de protecție complet și compatibil.
Schneider Electric Acti9 iID - A9Z22440 - întrerupător automat, clasa A, 4P, 40A, 100mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumire scurtă a produsului: iID
Poli: 4P
Poziția conductorului neutru: Stânga
Curent nominal: 40 A
Tip rețea: CA
Sensibilitate la curent de defect: 100 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip A
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 380...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de închidere și întrerupere: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolație: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de stare de comutare: Da
Tip de comandă: Manetă de comutare
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Număr de unități de 9 mm: 8
Înălțime: 91 mm
Lățime: 72 mm
Adâncime: 73 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: AC-1: 15.000 de cicluri
Opțiuni de montare
Descrierea opțiunilor de închidere: Închizibil cu lacăt
Conexiuni
Terminale: Conector dublu în față 1...35 mm² rigid, conector dublu în față 1...25 mm² flexibil, conector dublu în față 1...25 mm² cu manșoane flexibile, conector dublu în spate 1...25 mm² rigid, conector dublu în spate 1...16 mm² flexibil, conector dublu în spate 1...16 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 N.m în partea superioară sau inferioară
Mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A conform EN/IEC 61008-1
Temperatura ambiantă de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
