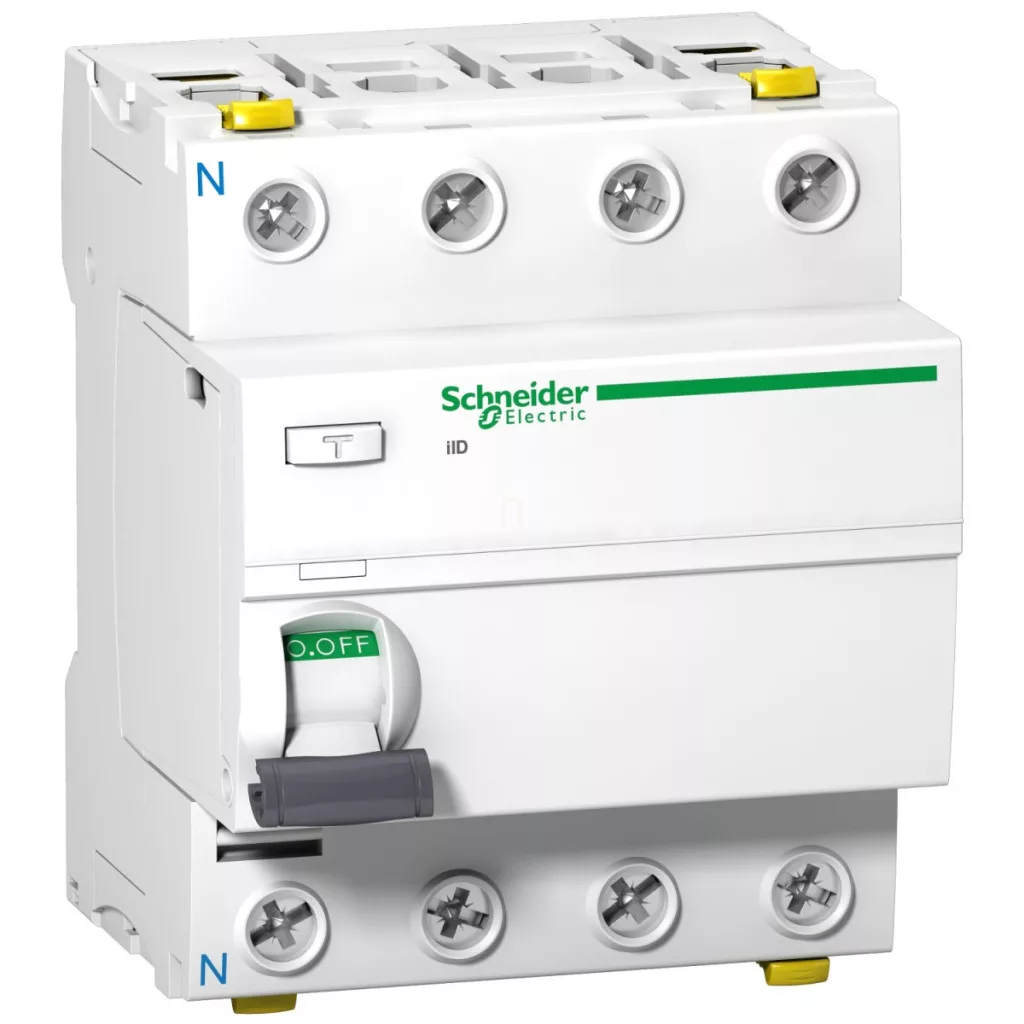

Întrerupătorul de protecție Schneider Electric Acti9 iID A9Z22463 reprezintă o soluție excelentă pentru protecția rețelelor electrice moderne. Acest întrerupător de protecție de tip A, cu 4 poli, are o sensibilitate de 100 mA și o intensitate nominală a curentului de 63 A, ceea ce îl face ideal pentru sarcinile de protecție a vieții în sistemele cu sarcină medie. Produsul face parte din populara gamă Acti9 de la Schneider Electric, care se bucură de recunoaștere în rândul specialiștilor în electricitate datorită execuției de înaltă calitate și funcționării fiabile. Principalul avantaj al dispozitivului cu numărul de articol A9Z22463 este terminalul de conectare dublu, care facilitează conectarea și face instalarea mai flexibilă. Pe partea frontală se pot conecta cabluri rigide de 1-35 mm² și cabluri flexibile de 1-25 mm², în timp ce pe partea din spate se pot conecta cabluri rigide de 1-25 mm² și cabluri flexibile de 1-16 mm². Acest mod de conectare dublă facilitează semnificativ munca electricienilor. Parametrii tehnici ai dispozitivului sunt remarcabili: interval de tensiune de funcționare de 380-415 V CA 50/60 Hz, declanșare imediată în caz de curent defectuos, durată de viață mecanică de 20.000 de cicluri și durată de viață electrică de 15.000 de cicluri (AC-1). Întrerupătorul de protecție A9Z22463 funcționează independent de tensiune, astfel încât fluctuațiile tensiunii de rețea nu afectează funcțiile de protecție a vieții. Capacitatea nominală de întrerupere a curentului de scurtcircuit (Idm, Im) este de 1500 A, iar curentul de scurtcircuit condiționat este de 10 kA, ceea ce asigură o protecție adecvată în cazul unor supracurenți neașteptați. Rezistența nominală la tensiune de impuls de 6 kV (Uimp) garantează rezistența dispozitivului la supratensiuni tranzitorii. Designul fizic al produsului permite o instalare rapidă și simplă: se montează prin fixare pe șină DIN, are o configurație modulară de 8 x 9 mm, cu o înălțime de 91 mm, o lățime de 72 mm și o adâncime de 73 mm. Poziția contactului este indicată vizual, iar acționarea prin comutator basculant asigură o utilizare simplă și ergonomică. Datorită carcasei de culoare albă, se integrează bine în designul interior al dulapurilor de distribuție. Clasa de protecție de bază IP20 și, în cazul versiunii modulare, protecția IP40 oferă o protecție adecvată împotriva prafului și a altor impurități. Intervalul de temperatură de funcționare al produsului, cuprins între -25 și +60 °C, permite utilizarea acestuia în medii variate.
Schneider Electric Acti 9 iID - A9Z22463 - curent - întrerupător de protecție, clasa A, 4P, 63 A, 100 mA - specificații tehnice
Caracteristici generale
Gama de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de protecție împotriva curentului (relee FI)
Denumire scurtă: iID
Poli: 4P
Poziția conductorului neutru: Stânga
Curent nominal: 63 A
Tipul rețelei: CA
Sensibilitate la curent de defect: 100 mA
Întârziere protecție la curent de defect: Imediat
Clasa de protecție la curent de defect: Tipul A
Informații suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 380...415 V CA 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de închidere și întrerupere: Idm 1500 A, Im 1500 A
Curent nominal de scurtcircuit condiționat: 10 kA
Tensiune nominală de izolație: 500 V CA 50/60 Hz
Rezistență nominală la tensiune de impuls: 6 kV
Indicator de poziție contact: Da
Tipul de comandă: Basculant
Mod de montare: Prin fixare rapidă
Suprafață de montare: Șină DIN
Unități de 9 mm: 8
Înălțime: 91 mm
Lățime: 72 mm
Adâncime: 73 mm
Culoare: Alb
Caracteristici mecanice
Durată de viață mecanică: 20000 de cicluri
Durată de viață electrică: AC-1: 15.000 de cicluri
Opțiuni de fixare: Se poate închide cu lacăt
Conexiuni
Tipuri de conectori: Conector dublu în față 1...35 mm² rigid, Conector dublu în față 1...25 mm² flexibil, Conector dublu în față 1...25 mm² flexibil cu manșon de capăt, Conector dublu în spate 1...25 mm² rigid, Conector dublu în spate 1...16 mm² flexibil, Conector dublu în spate 1...16 mm² flexibil cu manșon de capăt
Lungime de dezizolare a cablului: 14 mm pentru conectare superioară sau inferioară
Cuplu de strângere: 3,5 Nm sus sau jos
Condiții de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A conform EN/IEC 61008-1
Temperatura mediului în timpul funcționării: -25...60 °C
Temperatura mediului de depozitare: -40...85 °C
