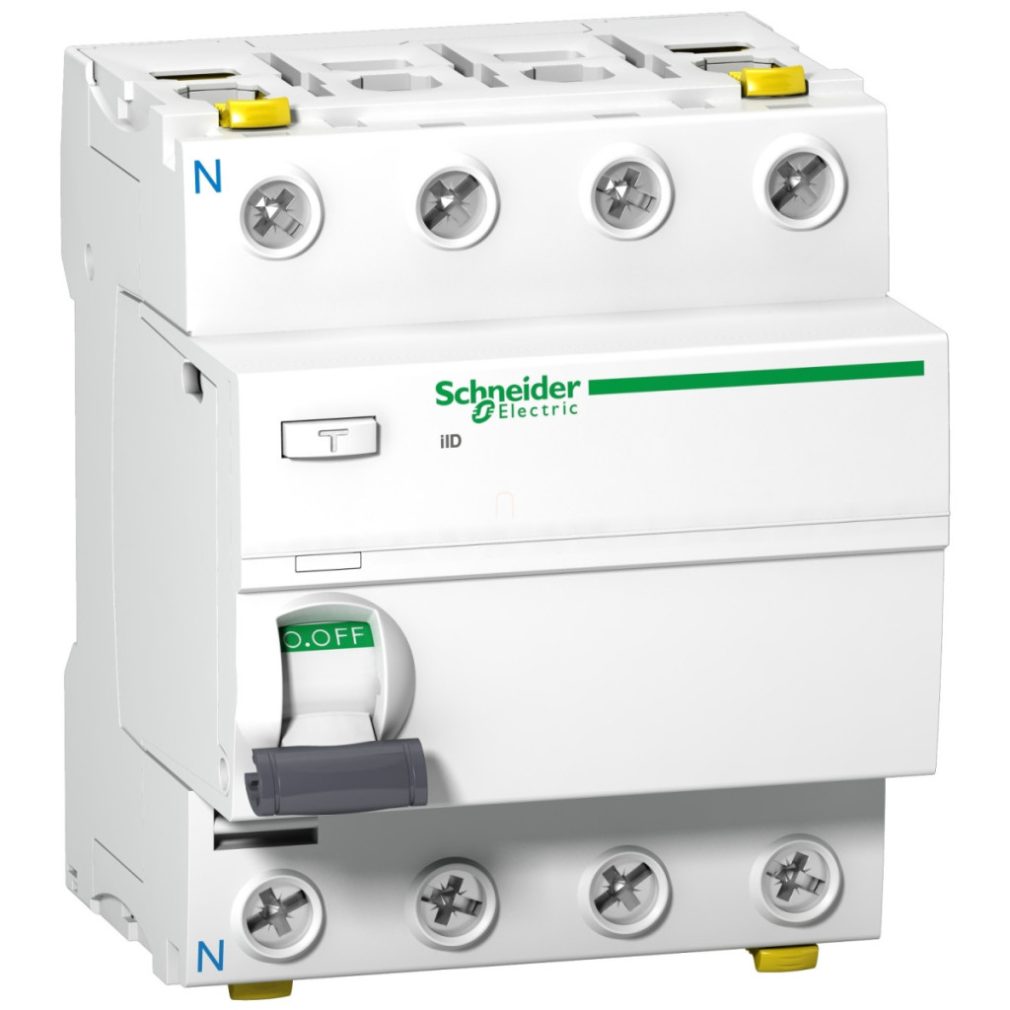

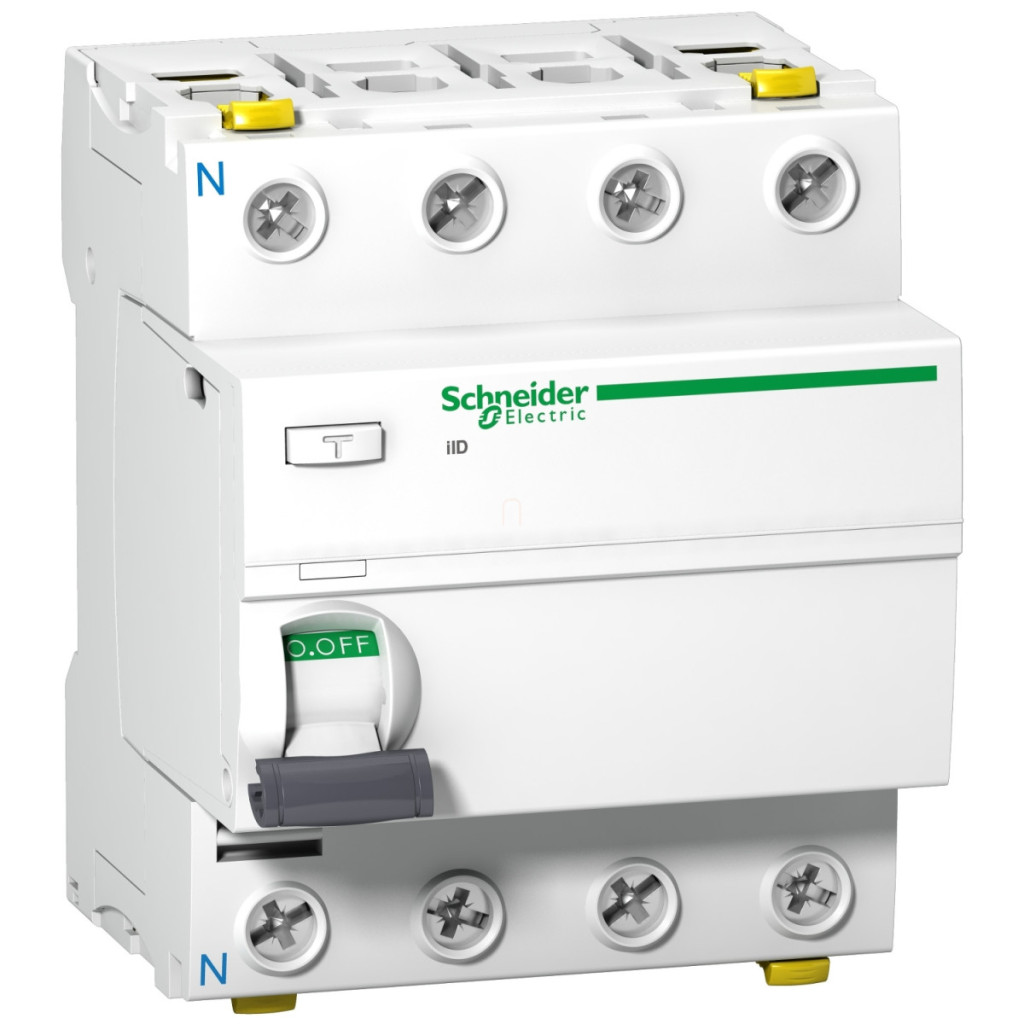

Întrerupătorul Schneider Electric Acti9 iID A9Z22491 este un dispozitiv de siguranță electrică de calitate superioară, fiabil și versatil, care oferă o protecție excelentă atât pentru rețeaua electrică, cât și pentru utilizatori. Acest releu de protecție a vieții cu 4 poli, tip A, are un curent nominal de 100 amperi și o sensibilitate de 100 miliamperi, oferind un echilibru optim între siguranță și stabilitate operațională. Produsul face parte din familia de produse Schneider Electric Acti9, care se caracterizează prin manoperă de înaltă calitate, funcționare fiabilă și aplicabilitate profesională. Întrerupătorul A9Z22491 este potrivit în special pentru instalații în care, pe lângă protecția utilizatorilor, evitarea opririlor neașteptate este, de asemenea, un aspect important. O caracteristică specială a acestui tip este că, datorită categoriei de protecție Clasa A, oferă protecție nu numai împotriva curentului alternativ sinusoidal, ci și împotriva curenților de defect pulsatori ai curentului continuu, ceea ce îl face deosebit de potrivit pentru rețelele în care funcționează echipamente electronice, convertoare de frecvență sau redresoare. Întrerupătorul Schneider Electric Acti9 iID A9Z22491 are parametri tehnici remarcabili. Tensiunea nominală de funcționare este de 380-415 V c.a. 50/60 Hz, tensiunea de izolare este de 500 V c.a., iar tensiunea de impuls rezistentă ajunge la 6 kV. Capacitatea de comutare a dispozitivului este remarcabilă: atât capacitatea de scurtcircuit (Idm), cât și capacitatea de întrerupere a scurtcircuitului (Im) sunt de 1500 A, în timp ce capacitatea condiționată de întrerupere a scurtcircuitului este de 10 kA. Datorită tehnologiei sale de declanșare independentă de tensiune, protecția funcționează în mod fiabil chiar și atunci când tensiunea de rețea fluctuează. Dispozitivul are o durată de viață mecanică de 20.000 de cicluri de comutare și o durată de viață electrică de 10.000 de cicluri în categoria AC-1, ceea ce garantează o funcționare fiabilă pe termen lung. Schneider Electric Acti9 iID A9Z22491 este extrem de ușor de utilizat în ceea ce privește instalarea și utilizarea. Designul montabil pe șină DIN, terminalele cu dublă conexiune și comutatorul basculant facilitează munca profesioniștilor. Dispozitivul are o lățime de numai 72 mm (8 module, câte 9 mm fiecare), o înălțime de 91 mm și o adâncime de 73 mm, fiind astfel compact și ocupând puțin spațiu. Capacul alb și indicatorul de stare al comutatorului sporesc și mai mult ușurința utilizării. Opțiunea de conectare dublă atât în partea din față, cât și în partea din spate permite conectarea cablurilor rigide și flexibile de diferite dimensiuni, chiar și a celor cu manșoane. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere al conectorilor trebuie să fie de 3,5 Nm pentru a asigura o conexiune corespunzătoare. Produsul poate fi utilizat într-un interval larg de temperaturi: temperatura de funcționare este între -25 °C și +60 °C, iar temperatura de depozitare este între -40 °C și +85 °C. Gradul de protecție este IP20 ca standard și IP40 în carcasă modulară, conform IEC 60529. Dispozitivul este conform cu standardele EN/IEC 61008-1 și EN/IEC 61008-2-1, garantând astfel că îndeplinește chiar și cele mai stricte cerințe de siguranță. Întrerupătorul Schneider Electric Acti9 iID A9Z22491 este recomandat în principal pentru electricieni profesioniști, antreprenori și aplicații industriale în care calitatea și fiabilitatea ridicate sunt esențiale.
Schneider Electric Acti9 iID - A9Z22491 - întrerupător automat, clasa A, 4P, 100A, 100mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumire scurtă a produsului: iID
Poli: 4P
Poziție neutră: Stânga
Curent nominal [In]: 100 A
Tip rețea: CA
Sensibilitate curent de defect: 100 mA
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect: Tip A
Caracteristici suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare [Ue]: 380...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de închidere și întrerupere: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolație [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV
Indicator de stare de comutare: Da
Tip de control: Comutator
Metodă de montare: Snap-on
Element de montare: Șină DIN
Lățime modul (în trepte de 9 mm): 8
Înălțime: 91 mm
Lățime: 72 mm
Adâncime: 73 mm
Culoare: Alb
Proprietăți mecanice și electrice
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: AC-1: 10.000 de cicluri
Opțiuni de fixare: Blocabil cu lacăt
Conexiuni - terminale: Terminal dublu în față 1...35 mm² rigid, Terminal dublu în față 1...25 mm² flexibil, terminal dublu în față 1...25 mm² cu manșoane flexibile, terminal dublu în spate 1...25 mm² rigid, terminal dublu în spate 1...16 mm² flexibil, terminal dublu în spate 1...16 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 N.m sus sau jos
Caracteristici de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 250 A conform EN/IEC 61008-1
Temperatura ambiantă de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
