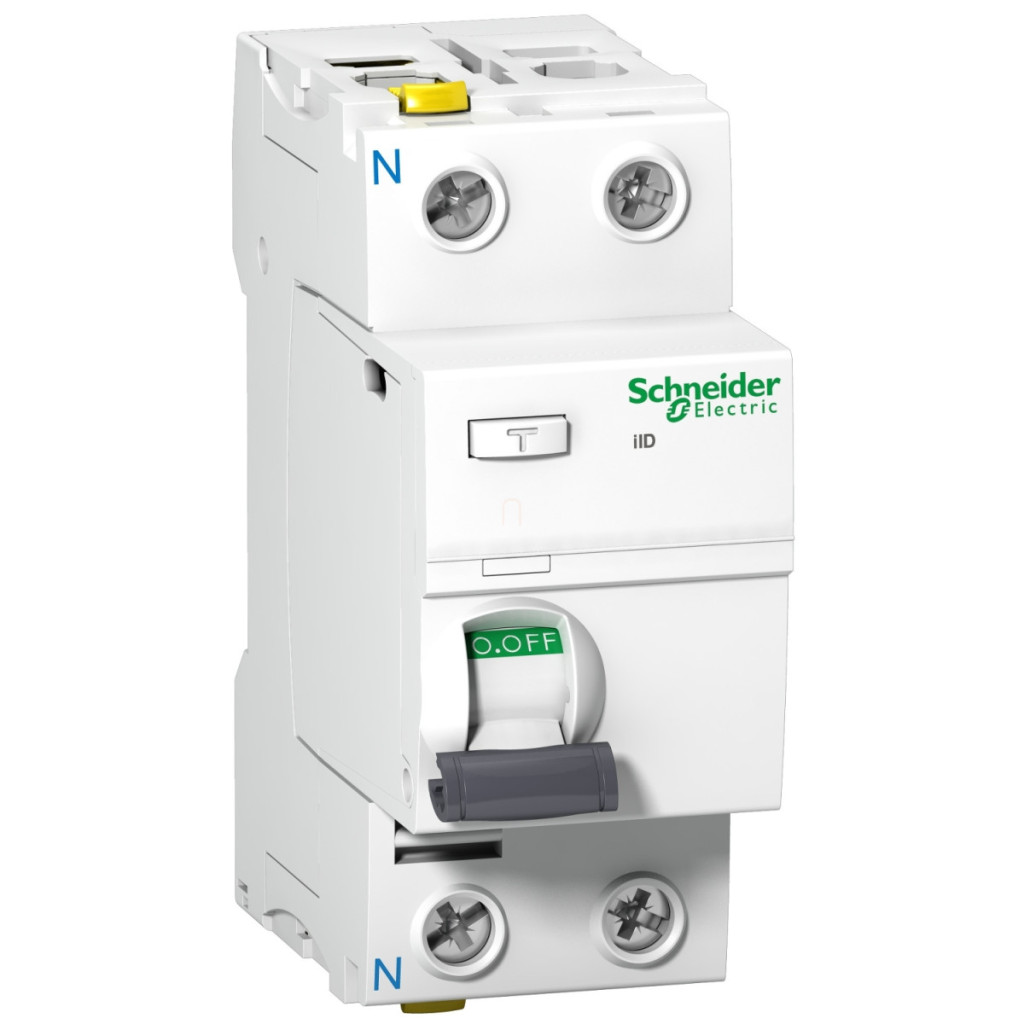

Întrerupătorul Schneider Electric Acti9 iID, cu numărul de articol A9Z24225, este un dispozitiv de siguranță electrică de înaltă calitate și fiabilitate, conceput special pentru protecția personală și protecția echipamentelor electrice. Acest dispozitiv de curent rezidual (RCCB) cu 2 poli, curent nominal de 25 A, sensibilitate de 300 mA, tip A, este alegerea ideală atât pentru aplicații rezidențiale, cât și comerciale, unde este necesară o siguranță sporită în sistemele electrice. O caracteristică specială a dispozitivului de curent rezidual din seria Schneider Electric Acti9 iID este tehnologia sa de declanșare independentă de tensiune, care asigură o funcționare fiabilă chiar și la tensiuni de rețea scăzute. Caracteristica de detectare de tip A înseamnă că poate detecta și deconecta imediat nu numai curentul alternativ (CA), ci și curenții de scurgere de curent continuu pulsatoriu, oferind un nivel mai ridicat de protecție în circuitele care conțin dispozitive electronice moderne. Sensibilitatea de 300 mA oferă o protecție adecvată pentru echipamentele electrice, reducând în același timp probabilitatea declanșărilor false. Parametrii tehnici ai produsului sunt remarcabili: are o tensiune nominală de funcționare de 220-240 V CA și o frecvență de rețea de 50/60 Hz, ceea ce îl face potrivit pentru instalarea în majoritatea rețelelor convenționale. Valorile Idm și Im de 1500 A asigură o capacitate mare de comutare, în timp ce curentul de scurtcircuit condiționat de 10 kA indică faptul că dispozitivul funcționează bine chiar și sub sarcini semnificative ale rețelei. Rezistența la tensiune de impuls nominală de 6 kV crește și mai mult fiabilitatea echipamentului în cazul supratensiunii. Cele 20.000 de cicluri de comutare mecanică și 15.000 de cicluri de comutare electrică (în categoria AC-1) garantează o durată lungă de viață. Schneider Electric A9Z24225 are un design practic: poate fi fixat pe o șină DIN, are o lățime de 36 mm (4 module), o înălțime de 91 mm și o adâncime de 73 mm. Blocurile terminale duble permit o instalare extrem de flexibilă, cu cabluri de diferite dimensiuni care pot fi conectate atât pe partea frontală, cât și pe cea posterioară (frontală: 1-35 mm² rigid, 1-25 mm² flexibil; posterioară: 1-25 mm² rigid, 1-16 mm² flexibil). Cuplul de strângere de 3,5 Nm și lungimea de dezizolare a cablului de 14 mm asigură o conexiune electrică sigură. Dispozitivul are protecție IP20 și protecție IP40 într-o carcasă modulară, care oferă o protecție adecvată în medii normale de instalare în interior. Întrerupătorul Schneider Electric Acti9 iID A9Z24225 este alegerea potrivită pentru electricieni, antreprenori și proiectanți electricieni care caută o soluție de protecție fiabilă și conformă cu standardele. Produsul este conform cu standardele EN/IEC 61008-1 și EN/IEC 61008-2-1, asigurând conformitatea cu cele mai înalte cerințe de calitate și siguranță. Domeniul larg de temperatură de funcționare, de la -25 °C la +60 °C, permite utilizarea acestuia într-o varietate de medii, în timp ce designul blocabil oferă o securitate suplimentară împotriva manipulării neautorizate.
Schneider Electric Acti 9 iID - A9Z24225 - alimentare - întrerupător de circuit, clasa A, 2P, 25A, 300mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumirea scurtă a produsului: iID
Număr de poli: 2P
Poziția conductorului neutru: Stânga
Curent nominal: 25 A
Tip rețea: CA
Sensibilitate curent de defect: 300 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip A
Caracteristici suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 220...240 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de închidere și întrerupere: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri: 6 kV
Indicator de poziție de comutare: Da
Tip de control: Comutator
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Pas de 9 mm: 4
Înălțime: 91 mm
Lățime: 36 mm
Adâncime: 73 mm
Culoare: Alb
Caracteristici mecanice
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: AC-1: 15.000 de cicluri
Descrierea opțiunilor de blocare: Dispozitiv blocabil cu cheie
Conexiuni - terminale: Terminal dublu în față 1...35 mm² rigid, terminal dublu în față 1...25 mm² flexibil, terminal dublu în față 1...25 mm² flexibile, terminal dublu în spate 1...25 mm² rigid, terminal dublu în spate 1...16 mm² flexibil, terminal dublu în spate 1...16 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 N.m sus sau jos
Mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 250 A conform EN/IEC 61008-1
Temperatura ambiantă de funcționare: -25...60 °C
Temperatura ambiantă de depozitare: -40...85 °C
