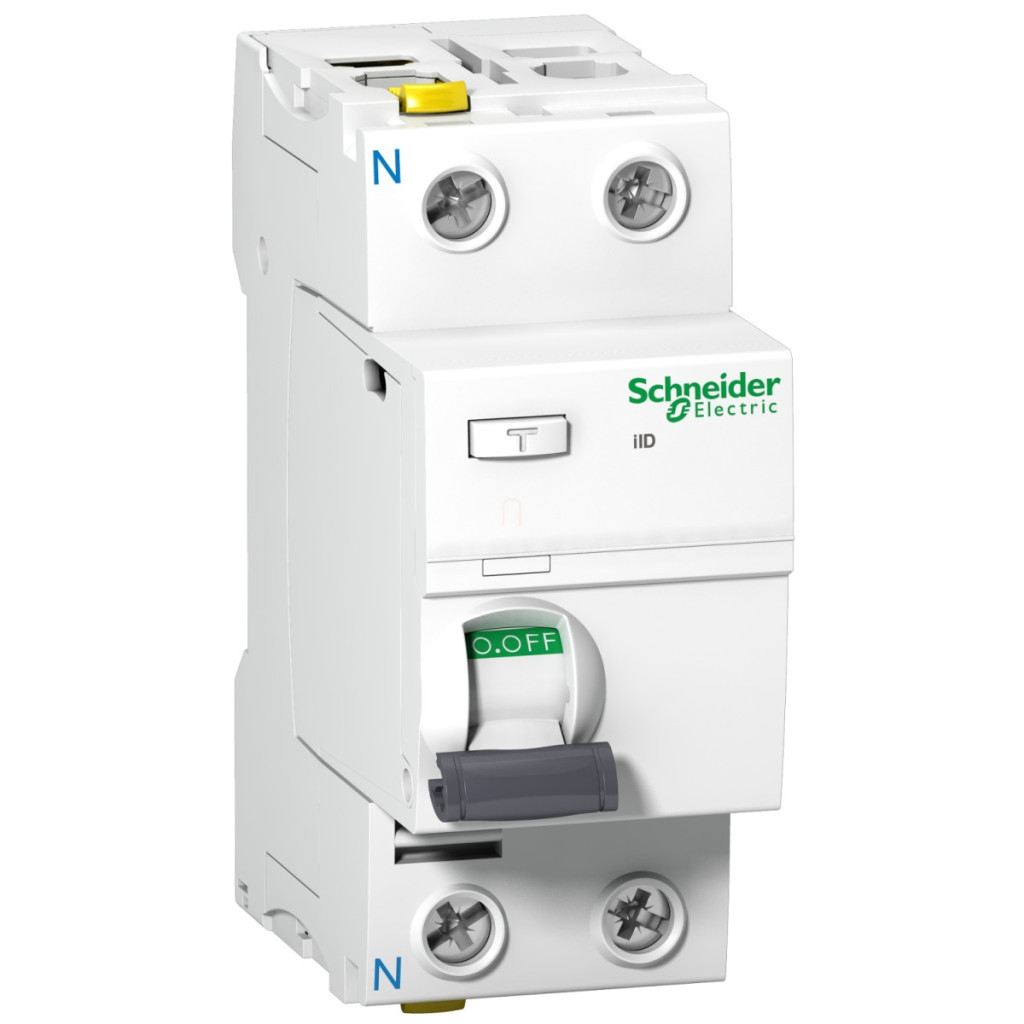

Întrerupătorul de curent rezidual (RCCB) Schneider Electric Acti9 iID A9Z24240 este un dispozitiv de siguranță electrică de înaltă calitate, conceput special pentru a proteja împotriva curenților de scurgere în sistemele electrice. Acest dispozitiv cu 2 poli, de tip A, are o sensibilitate de 300 mA și un curent nominal de 40 A, ceea ce îl face o alegere excelentă atât pentru aplicații rezidențiale, cât și comerciale. Ca parte a gamei de produse Schneider Electric Acti9, seria iID combină fiabilitatea cu tehnologia avansată. Principalul avantaj al dispozitivului este tehnologia sa de declanșare independentă de tensiune, ceea ce înseamnă că funcționează în mod fiabil chiar și în condiții extreme de rețea. Sensibilitatea la defect la împământare de 300 mA este optimizată în primul rând pentru protecția împotriva incendiilor, în timp ce protecția de clasa A asigură că dispozitivul oferă o protecție eficientă nu numai împotriva componentelor sinusoidale, ci și a celor pulsatorii de curent continuu de defect la împământare. Din punct de vedere tehnic, modelul A9Z24240 are parametri remarcabili. Funcționând la o tensiune nominală de 220-240 V c.a. 50/60 Hz, dispozitivul are o capacitate de întrerupere a scurtcircuitului (Im și Idm) de 1500 A și un curent de scurtcircuit condiționat de 10 kA. Rezistența la tensiune de impuls de 6 kV și tensiunea de izolație de 500 V c.a. sporesc și mai mult fiabilitatea produsului. Durata de viață mecanică este de 20.000 de cicluri, în timp ce durata de viață electrică este de 15.000 de cicluri sub sarcină AC-1, ceea ce promite o funcționare pe termen lung, fără probleme. Designul modular IP20 și gradul de protecție IP40 garantează o protecție adecvată împotriva influențelor externe. Designul practic înseamnă că dispozitivul ocupă doar 4x9 mm de spațiu (36 mm) pe șina DIN și are o înălțime de doar 91 mm și o adâncime de 73 mm. Terminalele cu dublă conexiune oferă opțiuni flexibile de conectare: partea frontală este potrivită pentru cabluri rigide de 1-35 mm² sau flexibile de 1-25 mm², în timp ce partea din spate poate fi conectată la cabluri rigide de 1-25 mm² și flexibile de 1-16 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere al terminalelor este de 3,5 Nm. Dispozitivul alb are un indicator de poziție a contactului și un comutator basculant pentru o operare ușoară și poate fi blocat pentru a împiedica accesul neautorizat. Intervalul larg de temperatură de funcționare (-25...60 °C) și intervalul de temperatură de depozitare (-40...85 °C) sporesc și mai mult posibilitățile de utilizare în diferite condiții de mediu.
Schneider Electric Acti 9 iID - A9Z24240 - întrerupător automat, clasa A, 2P, 40A, 300mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumire scurtă a produsului: iID
Număr de poli: 2P
Poziția conductorului neutru: Stânga
Curent nominal: 40 A
Tip rețea: CA
Sensibilitate la defect la împământare: 300 mA
Timp de întârziere protecție defect la împământare: Instantanee
Clasa de protecție la defect la împământare: Tip A
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 220...240 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului rezidual: Independentă de tensiune
Capacitate nominală de scurtcircuit și comutație: Idm 1500 A, Im 1500 A
Curent de scurtcircuit condiționat: 10 kA
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Rezistență nominală la tensiune de impuls: 6 kV
Indicator de stare a contactului: Da
Tip de control: Comutator basculant
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Unități de 9 mm: 4
Înălțime: 91 mm
Lățime: 36 mm
Adâncime: 73 mm
Culoare: Alb
Proprietăți mecanice
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: AC-1: 15.000 de cicluri
Opțiuni de blocare: Blocabil cu lacăt
Puncte de conectare - terminale:
Terminal dublu în față 1...35 mm² rigid
Terminal dublu în față 1...25 mm² flexibil
Terminal dublu în față 1...25 mm² flexibil cu manșoane
Terminal dublu în spate 1...25 mm² rigid
Terminal dublu în spate 1...16 mm² flexibil
Terminal dublu în spate 1...16 mm² cu manșon flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 N.m sus sau jos
Caracteristici de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A conform EN/IEC 61008-1
Temperatura ambiantă de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
