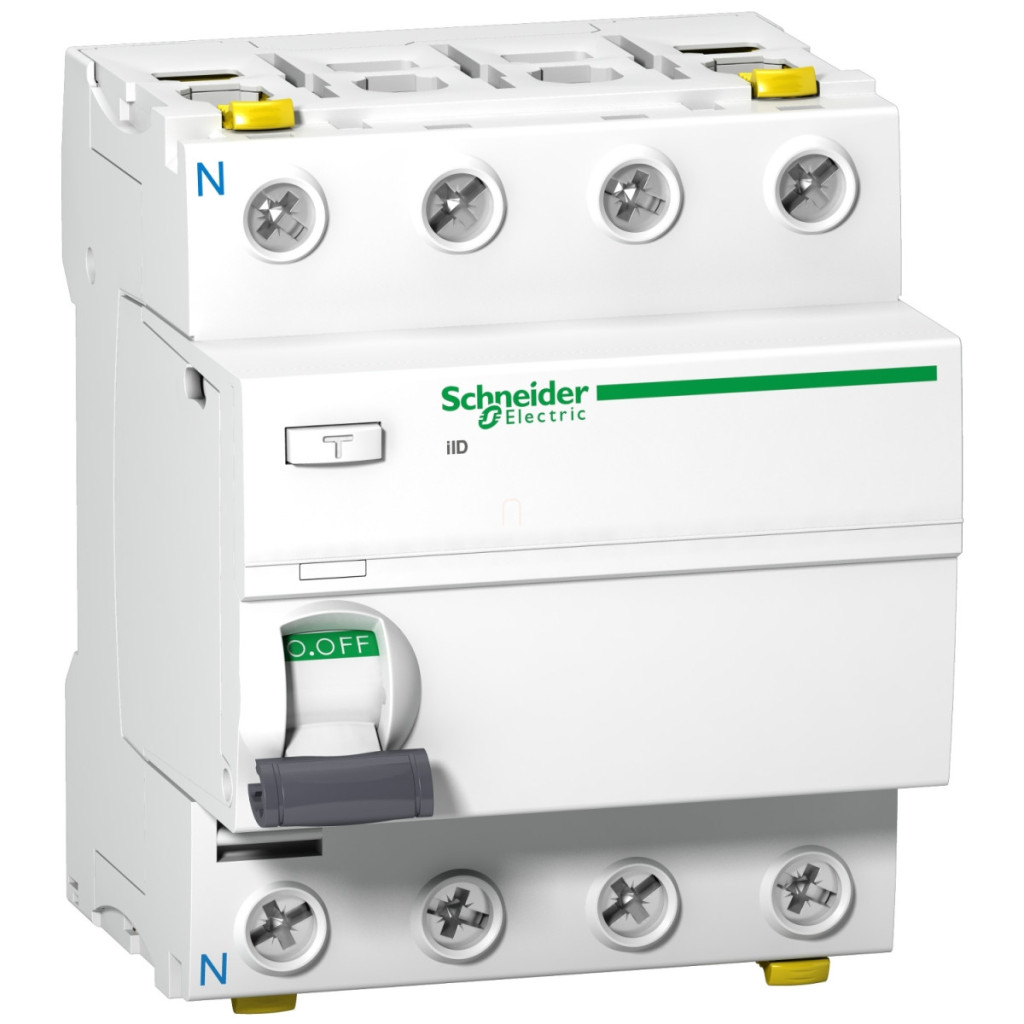

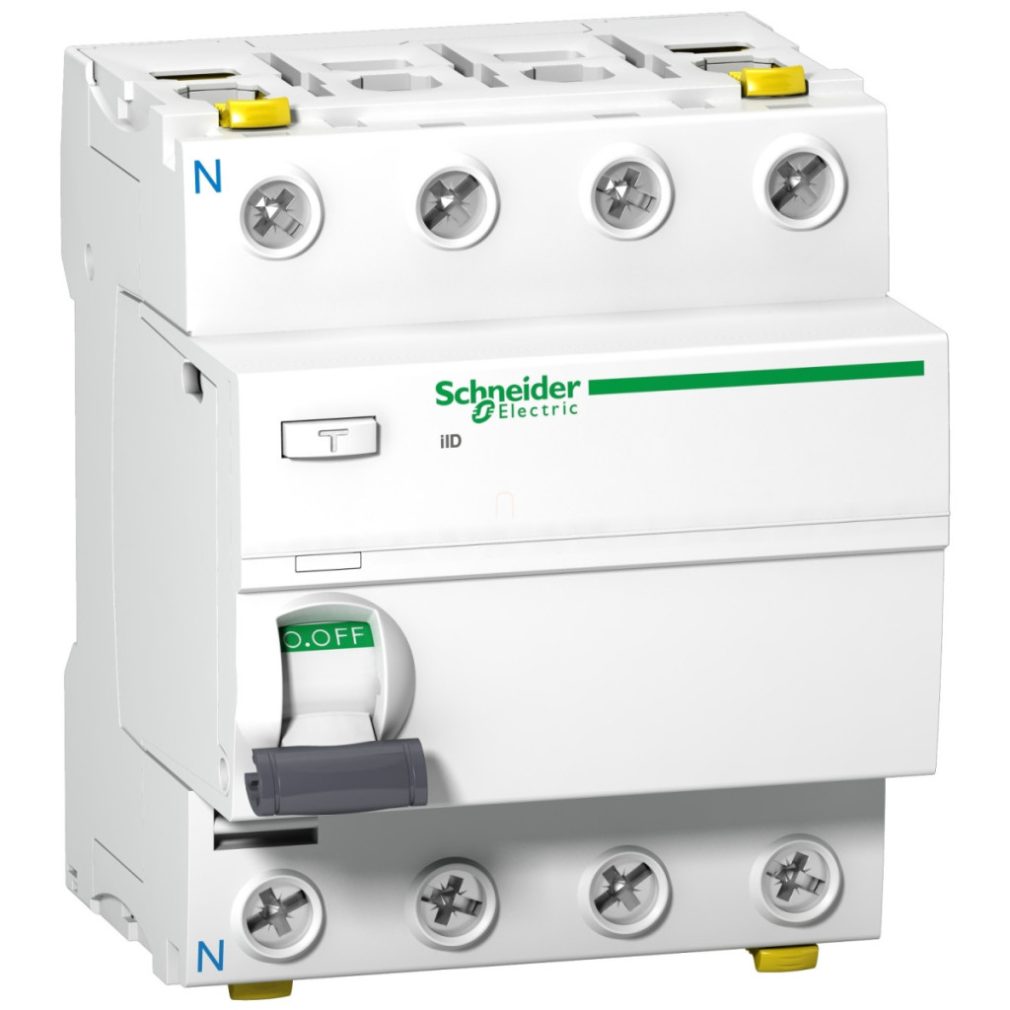

Întrerupătorul Schneider Electric Acti9 iID - A9Z24425 este o componentă fundamentală a protecției electrice fiabile, asigurând siguranță maximă pentru instalații datorită detectării de înaltă calitate a curentului rezidual. Modelul cu 4 poli, tip A, are o sensibilitate de 300 mA, ceea ce este ideal pentru locații în care protecția personală și protecția împotriva incendiilor sunt ambele aspecte importante, dar nu este necesară o sensibilitate extremă. Dispozitivul de curent rezidual A9Z24425 cu un curent nominal de 25 A are o gamă extrem de largă de aplicații - poate fi utilizat în clădiri rezidențiale, birouri, instalații comerciale și industriale. Datorită clasei de protecție de tip A, acesta poate detecta nu numai curentul alternativ sinusoidal, ci și curenții de defect cu curent continuu pulsatoriu, ceea ce este deosebit de important în clădirile echipate cu echipamente electronice moderne. Ca parte a familiei de produse Acti9, dispozitivul este compatibil cu sistemele modulare Schneider Electric, fiind ușor de integrat în dulapurile de distribuție existente. Parametrii tehnici ai produsului sunt remarcabili: interval de tensiune de funcționare 380-415 V c.a. 50/60 Hz, rezistență la tensiune de impuls de 6 kV și capacitate de întrerupere condiționată a scurtcircuitelor de 10 kA. Tehnologia de declanșare independentă de tensiune asigură o funcționare fiabilă chiar și în condiții de rețea instabile. Dispozitivul are o capacitate nominală de închidere și întrerupere a scurtcircuitelor (Idm și Im) de 1500 A, care oferă o protecție adecvată în cazul unui scurtcircuit. Indicatorul de poziție al contactului încorporat facilitează verificarea vizuală a stării comutării. Instalarea și cablarea sunt facilitate de mai multe caracteristici practice. Designul montabil pe șină DIN cu lățimea de 72 mm (modul 8 x 9 mm) și terminalele de conectare duble permit o utilizare flexibilă. Dispozitivul are puncte de conectare atât în partea din față, cât și în partea din spate, care sunt potrivite pentru cabluri rigide sau flexibile, precum și pentru conectori cu ferule. Conexiunile frontale pot acomoda cabluri rigide de 1-35 mm² sau flexibile de 1-25 mm², în timp ce terminalele din spate pot acomoda cabluri rigide de 1-25 mm² și flexibile de 1-16 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere pentru conexiuni este de 3,5 Nm. Dispozitivul are, de asemenea, un capac blocabil pentru protecție suplimentară, care împiedică accesul neautorizat.
Schneider Electric Acti9 iID - A9Z24425 - alimentare - întrerupător de circuit, clasa A, 4P, 25A, 300mA date tehnice
Caracteristici cheie
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumirea scurtă a produsului: iID
Poli: 4P
Poziție neutră: Stânga
Curent nominal: 25 A
Tip rețea: CA
Sensibilitate la curent de defect: 300 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip A
Caracteristici suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 380...415 V CA 50/60 Hz Tehnologie de declanșare a curentului rezidual: independentă de tensiune Capacitate nominală de întrerupere a scurtcircuitului: Idm 1500 A, Im 1500 A Curent nominal condiționat de scurtcircuit: 10 kA Tensiune nominală de izolare: 500 V c.a. 50/60 Hz Rezistență nominală la tensiune de impuls: 6 kV Indicator de poziție a contactului: Da Da
Tip de comandă: Manetă de comutare
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Unități cu pas de 9 mm: 8 Înălțime: 91 mm Lățime: 72 mm Adâncime: 73 mm Caracteristici mecanice și electrice Durată de viață mecanică: 20.000 de cicluri de comutare Durată de viață electrică: AC-1: 15.000 cicluri de comutare Opțiuni de blocare: Opțiune de blocare Conexiuni - terminale: Conector dublu în față 1...35 mm² rigid, Conector dublu în față 1...25 mm² flexibil, Conector dublu în față 1...25 mm² flexibile, Conector dublu în spate 1...25 mm² rigid, Conector dublu în spate 1...16 mm² flexibil, Conector dublu în spate 1...16 mm² flexibil cu manșoane
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 N.m superior sau inferior
Caracteristici de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A conform EN/IEC 61008-1
Temperatura ambiantă în timpul funcționării: -25...60 °C Temperatura ambiantă în timpul depozitării: -40...85 °C
