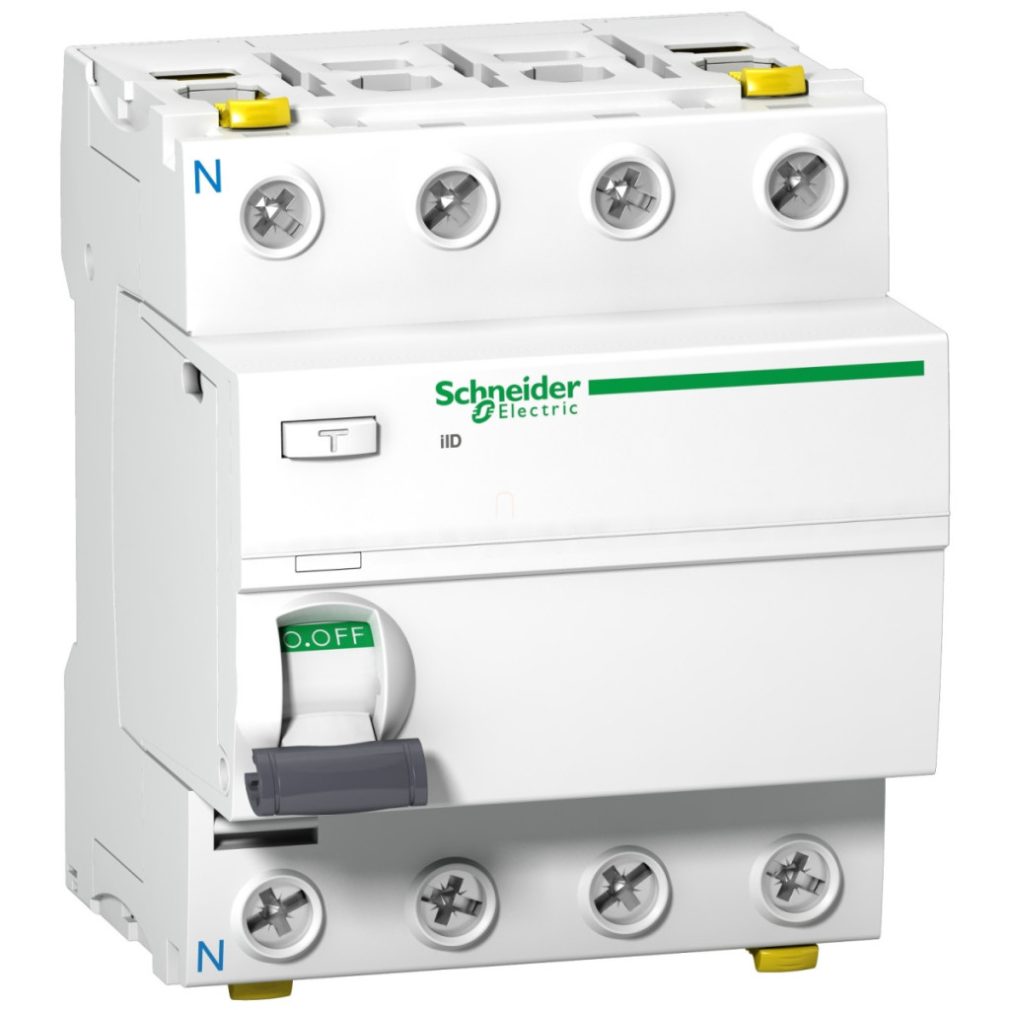

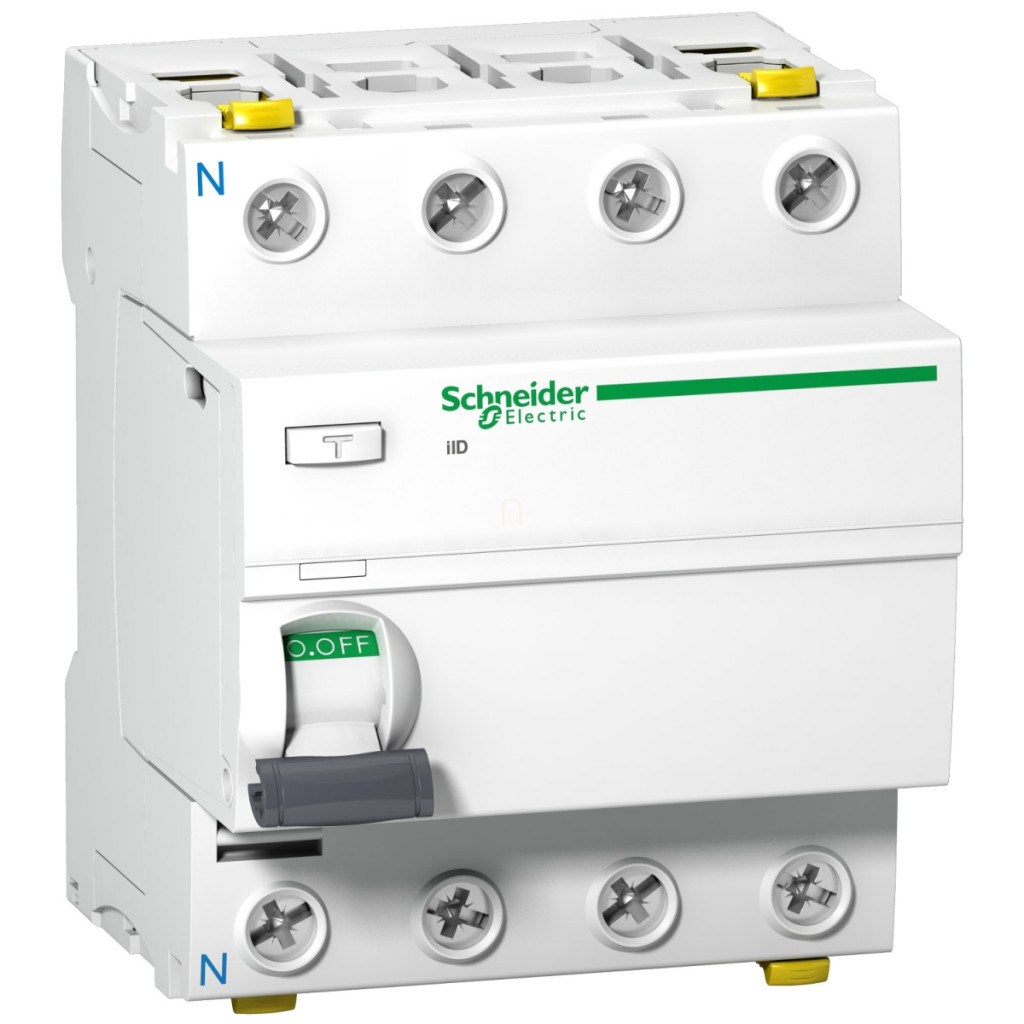

Întrerupătorul diferențial (RCCB) Schneider Electric Acti9 iID seria A9Z24440 este un dispozitiv de protecție electrică de înaltă calitate, conceput special pentru a maximiza siguranța sistemelor electrice profesionale. Acest dispozitiv cu 4 poli (4P) are un curent nominal de 40 amperi și protecție împotriva curentului de defect de tip A cu o sensibilitate de 300 mA, ceea ce îl face alegerea ideală pentru aplicații industriale și comerciale în care este necesară o siguranță sporită. Întrerupătorul Schneider Electric Acti9 iID A9Z24440 se remarcă în categoria sa prin caracteristicile tehnice. Funcționând în intervalul 380-415 V c.a. 50/60 Hz, dispozitivul oferă protecție instantanee împotriva șocurilor electrice care pun viața în pericol. Modelul dispune de tehnologie de declanșare a curentului de defect independentă de tensiune, ceea ce îi sporește fiabilitatea chiar și în condiții de rețea variabile. Dispozitivul are o capacitate nominală de scurtcircuit și comutare de 1500 A și un curent de scurtcircuit condițional de 10 kA, asigurând o protecție adecvată chiar și în cazul supracurentului. Tensiunea nominală de izolare este de 500 V c.a., iar rezistența la tensiune de impuls este de 6 kV, parametri tehnici remarcabili în categoria sa. De asemenea, sunt demne de remarcat designul și proprietățile mecanice ale modelului A9Z24440. Acesta este proiectat pentru a se fixa pe o șină DIN și ocupă unități de spațiere de 8 x 9 mm pe sistemul de șine. Are o înălțime de 91 mm, o lățime de 72 mm și o adâncime de 73 mm, cu o carcasă albă. Dispozitivul are puncte de conectare duble atât pe partea din față, cât și pe cea din spate, ceea ce oferă o mare flexibilitate în timpul cablării. La terminalele din față pot fi conectate cabluri rigide de 1-35 mm², cabluri flexibile de 1-25 mm² și cabluri flexibile de 1-25 mm² cu manșoane. Pentru terminalele din spate, se pot utiliza fire rigide de 1-25 mm², fire flexibile de 1-16 mm² și fire flexibile de 1-16 mm² cu manșoane. Lungimea de dezizolare a firului este de 14 mm, iar cuplul de strângere pentru conexiuni este de 3,5 Nm. Durata de viață mecanică este de 20.000 de cicluri de comutare, în timp ce durata de viață electrică este de 15.000 de cicluri pentru AC-1.
Schneider Electric Acti9 iID - A9Z24440 - întrerupător automat, clasa A, 4P, 40A, 300mA date tehnice
Caracteristici cheie
Seria: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumirea scurtă a produsului: iID
Poli: 4P
Poziție neutră: Stânga
Curent nominal: 40 A
Tip rețea: CA
Sensibilitate la curent de defect: 300 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip A
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 380...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: independentă de tensiune
Capacitate nominală de scurtcircuit și comutație: Idm 1500 A, Im 1500 A Curent nominal de scurtcircuit condiționat: 10 kA Tensiune nominală de izolație: 500 V c.a. 50/60 Hz Rezistență nominală la tensiune de impuls: 6 kV Indicator de poziție contact: Da Da Mod de control: Manetă de comutare Metodă de montare: Cu fixare rapidă
Bază de montare: Șină DIN
Pas de 9 mm: 8
Dimensiuni și design
Înălțime: 91 mm
Lățime: 72 mm
Adâncime: 73 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: AC-1: 15.000 de cicluri
Opțiuni de montare
Opțiuni de închidere: Blocabil cu lacăt
Conexiuni - Terminale
Terminal dublu în față 1...35 mm² rigid
Terminal dublu în față 1...25 mm² flexibil
Terminal dublu în față 1...25 mm² flexibil cu manșoane
Conector dublu în spate 1...25 mm² rigid
Conector dublu în spate 1...16 mm² flexibil
Conector dublu în spate 1...16 mm² cu manșoane flexibile
Lungime de dezizolare: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 Nm superioară sau inferioară
Mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Protecție IP: IP20 conform IEC 60529, IP40 (capac modular) conform IEC 60529
Grad de contaminare: 3
Compatibilitate electromagnetică: rezistență la curent de supratensiune 8/20 µs, 250 A conform EN/IEC 61008-1
Temperatură ambiantă de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
