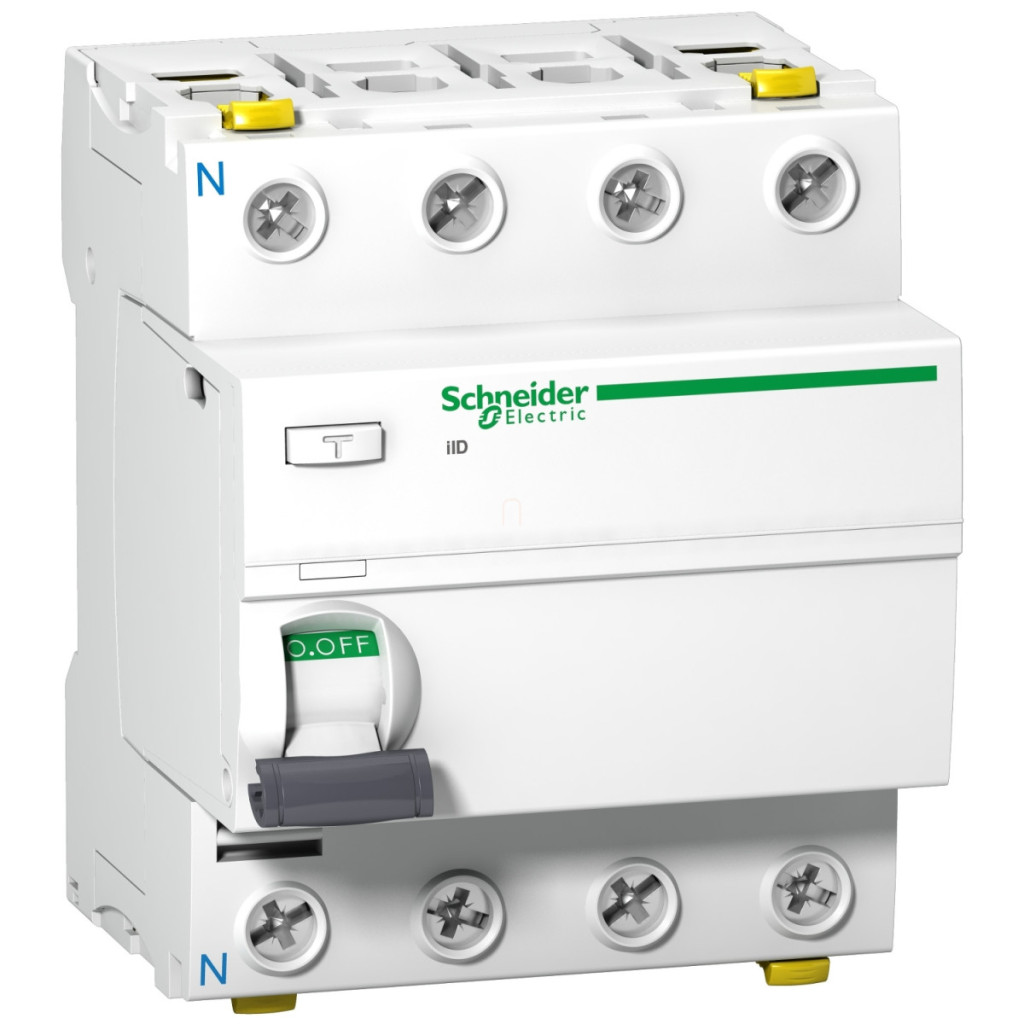

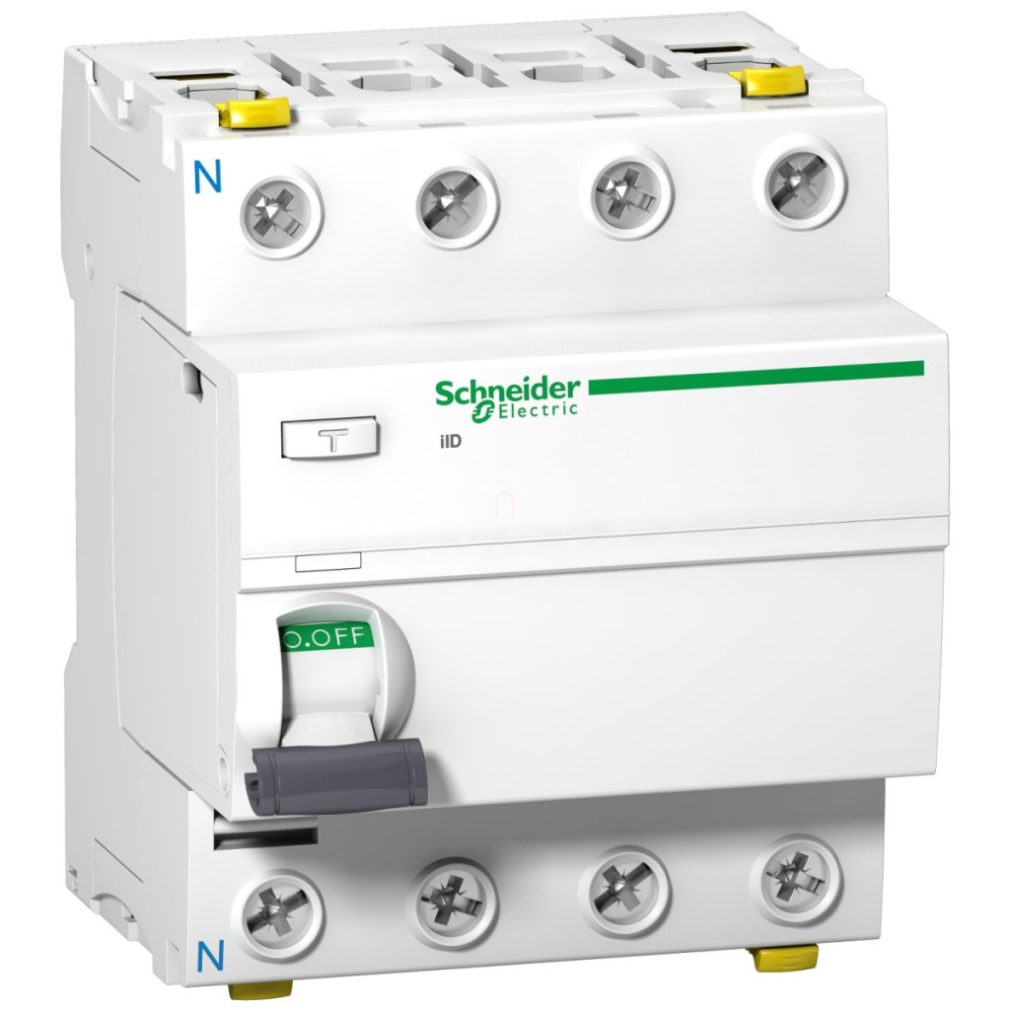

Acti9 iID A9Z24480 este un întrerupător de curent rezidual (RCCB) cu 4 poli, tip A, din gama Acti9 de la Schneider Electric, cu un curent nominal de 80 A și o sensibilitate la curent de defect de 300 mA. Acest dispozitiv este ideal pentru utilizarea în rețelele electrice în care este necesară o protecție sporită la atingere, în special în instalațiile industriale și comerciale. Dispozitivul de curent rezidual Schneider Electric Acti9 iID A9Z24480 are o caracteristică de declanșare instantanee și aparține clasei de protecție la atingere A, ceea ce înseamnă că oferă protecție atât împotriva curenților de defect alternativi (AC), cât și a celor pulsați direcți (DC). Dispozitivul funcționează într-un interval de tensiune de funcționare de 380-415 V c.a. la o frecvență de rețea de 50/60 Hz și dispune de tehnologie de declanșare a curentului de defect independentă de tensiune, care oferă o protecție fiabilă chiar și în condiții de rețea variabile. Produsul are parametri tehnici impresionanți. Capacitatea sa nominală de întrerupere a scurtcircuitului (Idm și Im) este de 1500 A, iar curentul nominal condiționat de scurtcircuit este de 10 kA. Are o tensiune nominală de izolare de 500 V AC și o tensiune nominală de rezistență la impulsuri de 6 kV. Durata de viață mecanică a dispozitivului este de 20.000 de cicluri de comutare, în timp ce durata de viață electrică în modul AC-1 este de 10.000 de cicluri. Starea comutatorului este indicată vizual și are o opțiune de blocare (blocabil), care împiedică funcționarea neautorizată. Întrerupătorul Schneider Electric Acti9 iID A9Z24480 este extrem de flexibil în ceea ce privește instalarea și conectarea. Este proiectat pentru a se fixa pe o șină DIN și are o lățime a modulului de 8x9 mm, adică o lățime de 72 mm. Opțiunea de conectare dublă permite utilizarea diferitelor tipuri și dimensiuni de cabluri. Cablurile pot fi conectate din față și din spate: 1-35 mm² pentru cabluri rigide și 1-25 mm² pentru cabluri flexibile din față și 1-25 mm² pentru cabluri rigide și 1-16 mm² pentru cabluri flexibile din spate. Cablurile flexibile prevăzute cu manșoane pot fi, de asemenea, conectate în intervalele de secțiune transversală corespunzătoare. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere pentru punctele de conectare este de 3,5 Nm.
Schneider Electric Acti 9 iID - A9Z24480 - întrerupător automat, clasa A, 4P, 80A, 300mA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumirea scurtă a produsului: iID
Număr de poli: 4P
Poziția conductorului neutru: Stânga
Curent nominal: 80 A
Tip rețea: CA
Sensibilitate la curent de defect: 300 mA
Timp de întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip A
Informații suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 380...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de întrerupere a scurtcircuitului: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolație: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de stare de comutare: Da
Tip de funcționare: Manetă de comutare
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Lățime modul 9 mm: 8
Înălțime: 91 mm
Lățime: 72 mm
Adâncime: 73 mm
Culoare: Alb
Parametri mecanici și electrici
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: AC-1: 10.000 de cicluri
Opțiuni de etanșare: Dispozitiv blocabil
Date de conectare
Conexiuni - blocuri terminale: Bloc terminal dublu în față 1...35 mm² rigid, Bloc terminal dublu în față 1...25 mm² flexibil, Bloc terminal dublu în față 1...25 mm² flexibil cu manșoane, bloc terminal dublu în spate 1...25 mm² rigid, bloc terminal dublu în spate 1...16 mm² flexibil, bloc terminal dublu în spate 1...16 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 N.m sus sau jos
Condiții de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 250 A conform EN/IEC 61008-1
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
