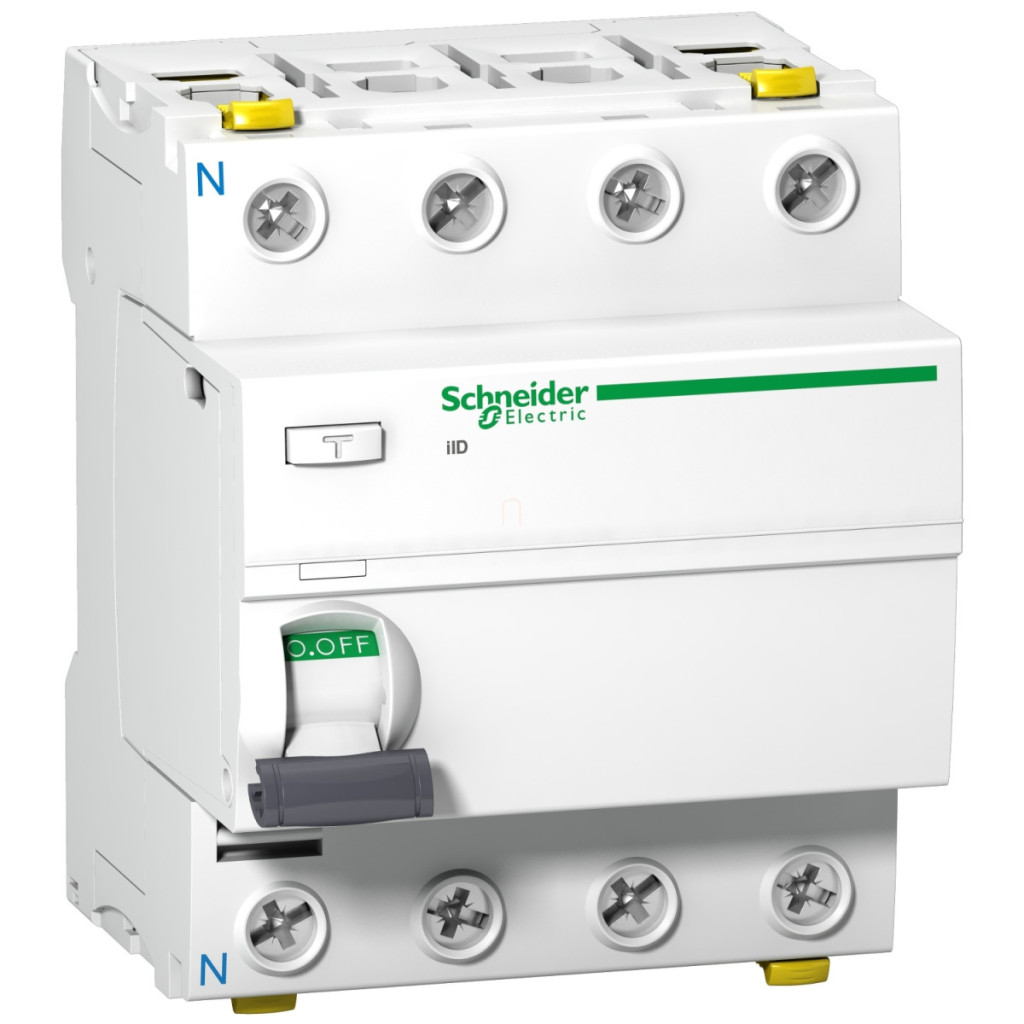

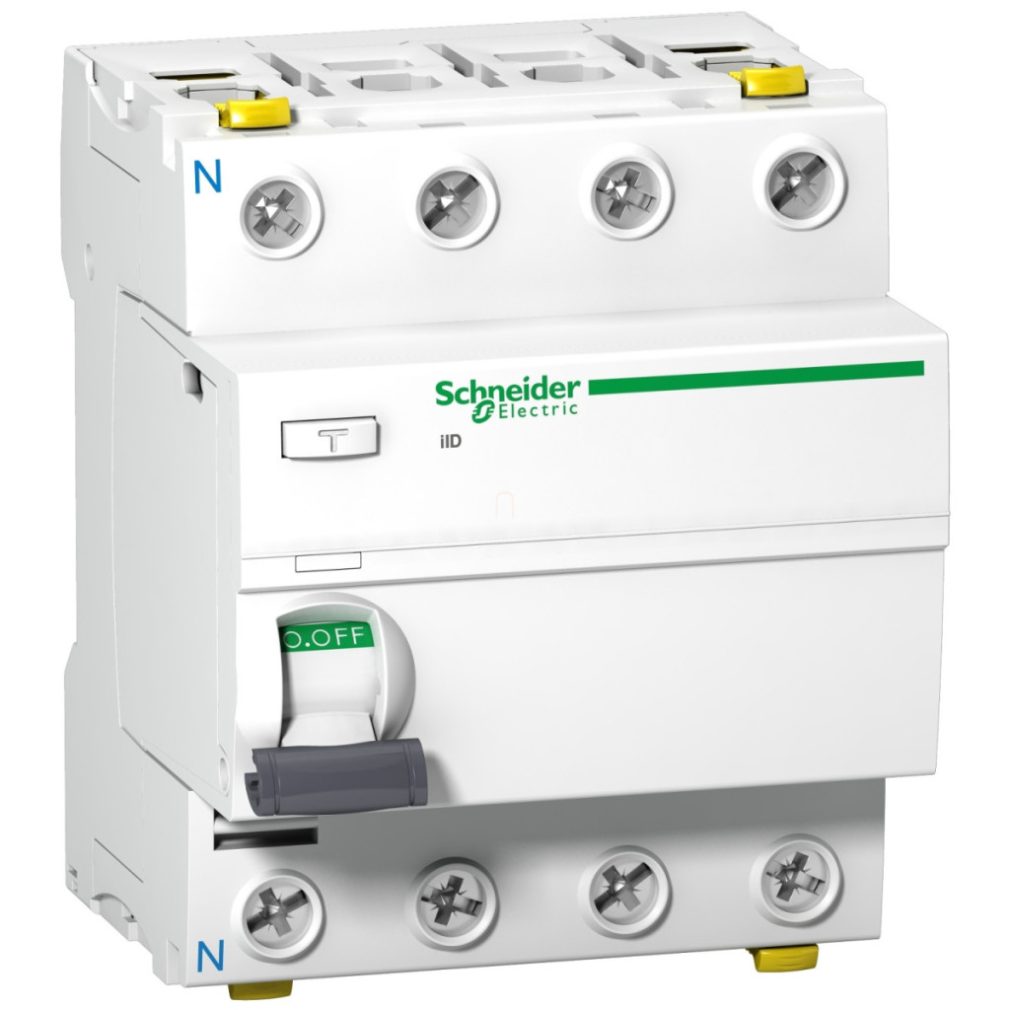

Întrerupătorul Schneider Electric Acti9 iID (A9Z24491) este un dispozitiv de protecție electrică de înaltă calitate și securitate, cu un design cu 4 poli, curent nominal de 100 A și sensibilitate la curent de defect de 300 mA. Clasa de protecție de tip A oferă o protecție personală excelentă, deoarece detectează atât curenții de defect de curent alternativ, cât și cei de curent continuu pulsatoriu, oferind astfel o siguranță sporită în timpul funcționării echipamentelor electrice. Acest întrerupător face parte din seria Schneider Electric Acti9, cunoscută la nivel mondial pentru fiabilitatea și durata lungă de viață. Dispozitivul poate fi utilizat în rețele de 380-415 V c.a. la o frecvență de 50/60 Hz. Funcționarea sa este independentă de tensiune, ceea ce înseamnă că își îndeplinește funcția de protecție în mod fiabil chiar și în cazul fluctuațiilor de tensiune a rețelei. Dispozitivul are declanșare instantanee, astfel încât întrerupe imediat circuitul atunci când este detectat un curent de defect, prevenind posibile accidente sau daune. Durabilitatea mecanică a întrerupătorului este de 20.000 de cicluri de comutare, în timp ce durabilitatea sa electrică este de 10.000 de cicluri în categoria AC-1, asigurând o funcționare fiabilă pe termen lung. Dispozitivul poate fi montat pe o șină DIN cu o metodă de montare cu clemă, ceea ce îl face ușor și rapid de instalat în dulapurile de distribuție electrică. Comutatorul are o lățime de 8 module (diviziuni de 9 mm), cu dimensiuni de 91 mm înălțime, 72 mm lățime și 73 mm adâncime. Este disponibil în culoarea albă și are un indicator de stare a contactului care indică vizual starea curentă a dispozitivului. O caracteristică specială a Schneider Electric A9Z24491 este opțiunea sa de conexiune dublă, care oferă opțiuni flexibile de cablare. Cablurile rigide de 1-35 mm² și flexibile de 1-25 mm² pot fi conectate la panoul frontal, în timp ce cablurile rigide de 1-25 mm² și flexibile de 1-16 mm² pot fi conectate la panoul din spate. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere al conectorilor este de 3,5 Nm. Dispozitivul are, de asemenea, o opțiune de blocare pentru a preveni funcționarea neautorizată a comutatorului. Dispozitivul are un curent de scurtcircuit condiționat de 10 kA și oferă o protecție remarcabilă împotriva interferențelor electromagnetice, cu o rezistență de 250 A la impulsuri de 8/20 μs.
Schneider Electric Acti9 iID - A9Z24491 - alimentare - întrerupător de circuit, clasa A, 4P, 100A, 300mA date tehnice
Caracteristici principale
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Denumire scurtă: iID
Număr articol: A9Z24491
Caracteristici electrice
Număr de poli: 4P
Curent nominal [In]: 100 A
Tip rețea: CA
Sensibilitate curent de defect: 300 mA
Timp protecție curent de defect: Instantaneu
Clasă protecție curent de defect: Tip A
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare [Ue]: 380...415 V c.a. 50/60 Hz Tehnologie de declanșare a curentului rezidual: independentă de tensiune Capacitate nominală de scurtcircuit și comutare: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolație [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 6 kV
Caracteristici mecanice
Indicator de poziție a contactului: Da
Tip de acționare: Manetă de comutare
Metodă de montare: Clip-on
Bază de montare: Șină DIN
Număr de diviziuni de 9 mm: 8
Dimensiuni (L × Î × A): 91 mm × 72 mm × 73 mm
Culoare: Alb
Durabilitate mecanică: 20.000 de cicluri
Durabilitate electrică: AC-1: 10.000 de cicluri
Opțiuni de conectare
Opțiuni de blocare: Dispozitiv blocabil
Conexiuni - terminale: Terminal dublu în față 1...35 mm² rigid, 1...25 mm² flexibil, 1...25 mm² flexibil cu manșon; Terminal dublu în spate 1...25 mm² rigid, 1...16 mm² flexibil, 1...16 mm² flexibil cu manșoane
Lungime de dezizolare a cablului: 14 mm la conexiunea superioară sau inferioară
Cuplu de strângere: 3,5 N·m în partea superioară sau inferioară
Caracteristici de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Grad de protecție IP: IP20 conform IEC 60529, IP40 (capac modular) conform IEC 60529
Grad de poluare: 3
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A conform EN/IEC 61008-1
Intervalul de temperatură ambiantă - funcționare: -25...60 °C
Interval de temperatură ambiantă - depozitare: -40...85 °C
