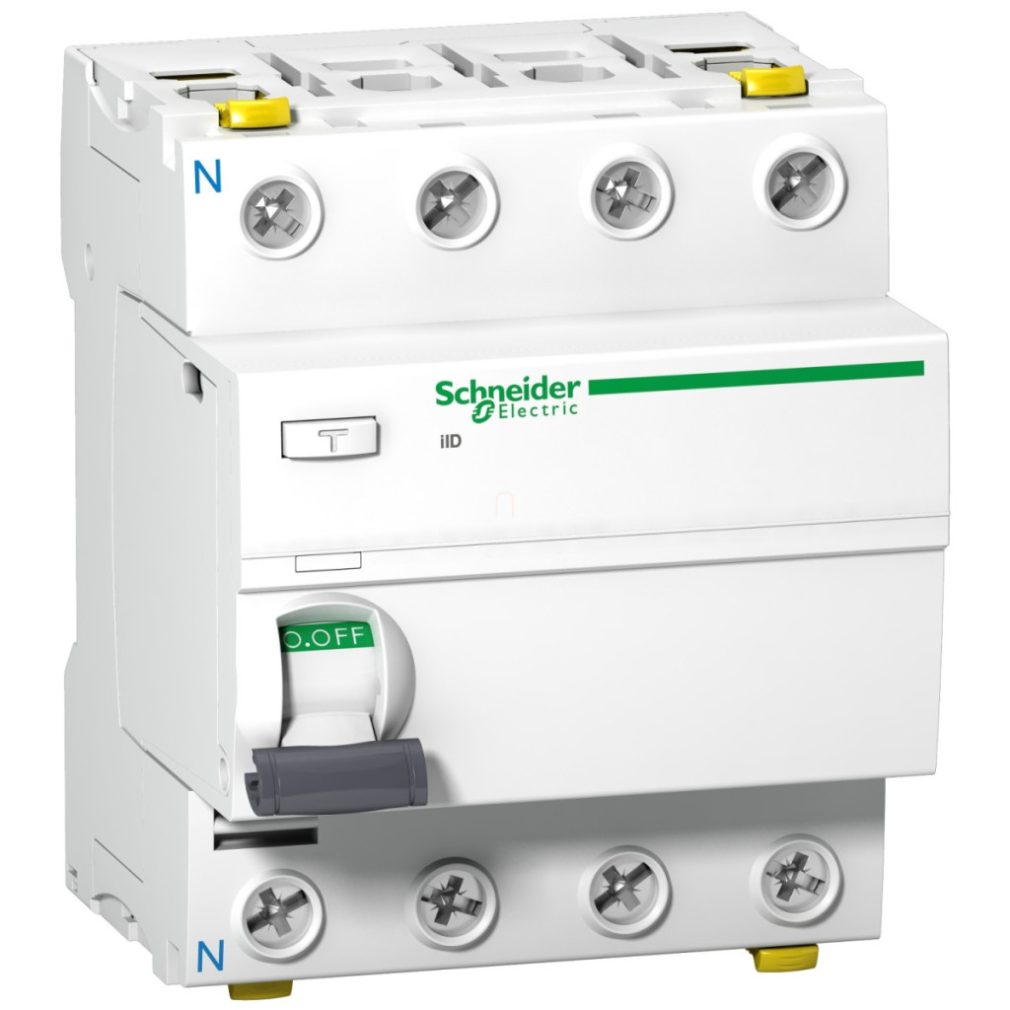

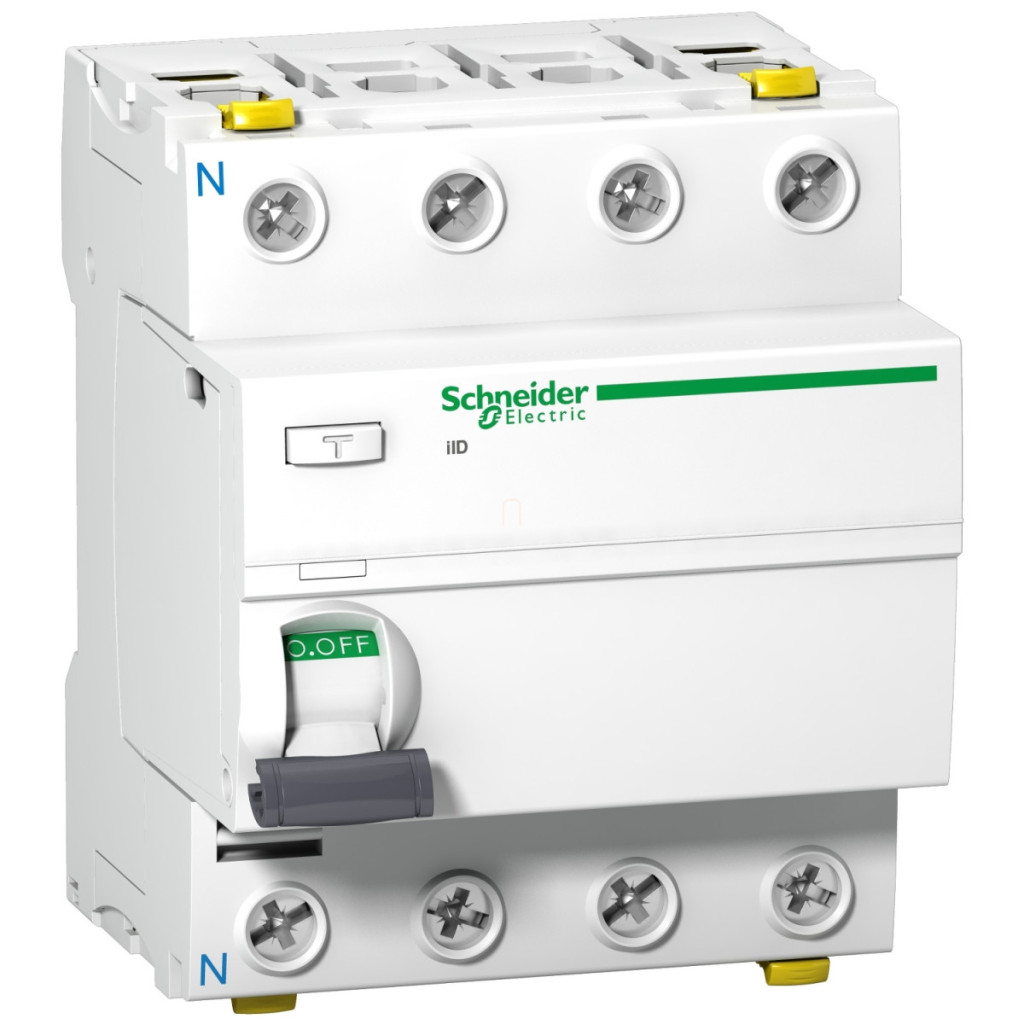

Întrerupătorul Acti9 iID A9Z26440 este un dispozitiv de protecție electrică de calitate superioară produs de Schneider Electric, care oferă siguranță sporită pentru persoane și bunuri. Ca parte a gamei de produse Acti9, acest releu FI de ultimă generație oferă o soluție profesională de protecție atât pentru aplicații rezidențiale, cât și industriale. Modelul Schneider Electric Acti9 iID A9Z26440 este un dispozitiv de curent rezidual de tip A, cu 4 poli, curent nominal de 40 A și sensibilitate de 500 mA. Echipamentele de protecție de clasa A sunt potrivite în special pentru circuitele în care poate apărea curent alternativ care conține componente de curent continuu, cum ar fi rețelele care conțin dispozitive electronice. Designul cu 4 poli permite protecția completă a sistemelor trifazate, inclusiv a conductorului neutru. Sensibilitatea de 500 mA îl face potrivit în primul rând pentru aplicații de protecție împotriva incendiilor, mai degrabă decât pentru protecția personală, unde este necesară o sensibilitate mult mai mică (30 mA). Dispozitivul este echipat cu terminale duble, ceea ce facilitează instalarea și oferă opțiuni de conectare mai flexibile. Parametrii tehnici ai releului FI Schneider Electric A9Z26440 sunt remarcabili. Dispozitivul funcționează într-un interval de tensiune de funcționare de 380-415 V c.a. la o frecvență de rețea de 50/60 Hz. Datorită tehnologiei sale de declanșare independentă de tensiune, dispozitivul funcționează în mod fiabil chiar și atunci când tensiunea rețelei fluctuează. Dispozitivul are o capacitate de comutare de 1500 A și poate rezista la un curent de scurtcircuit condiționat de 10 kA. Tensiunea nominală de izolare este de 500 V c.a., iar tensiunea nominală de rezistență la impulsuri este de 6 kV. Dispozitivul are protecție IP20 și protecție IP40 într-o carcasă modulară. Durata de viață mecanică este de 20.000 de cicluri, iar durata de viață electrică în modul AC-1 este de 15.000 de cicluri. Lungimea de dezizolare a cablului pentru conectare este de 14 mm, iar cuplul de strângere pentru conexiunile terminale este de 3,5 Nm. Dispozitivul poate fi utilizat într-un interval de temperatură ambiantă de la -25 la 60 °C.
Schneider Electric Acti 9 iID - A9Z26440 - întrerupător automat, clasa A, 4P, 40A, 500mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător automat (releu FI)
Denumire scurtă: iID
Poli: 4P
Poziția conductorului neutru: Stânga
Curent nominal: 40 A
Tip rețea: CA
Sensibilitate la curent de defect: 500 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip A
Date tehnice suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 380...415 V c.a. 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de comutare: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolație: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de poziție comutator: Da
Mod de control: Manetă basculantă
Metodă de montare: Snap-in
Bază de montare: Șină DIN
Pas de 9 mm: 8
Înălțime: 91 mm
Lățime: 72 mm
Adâncime: 73 mm
Culoare: Alb
Parametri mecanici și electrici
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: AC-1: 15.000 de cicluri
Opțiune de blocare: Blocabil
Conexiune: Clema dublă terminală în față 1...35 mm² rigidă, Clema dublă terminală în față 1...25 mm² flexibilă, Clema dublă terminală în față 1...25 mm² flexibile, clemă dublă terminală în spate 1...25 mm² rigidă, clemă dublă terminală în spate 1...16 mm² flexibilă, clemă dublă terminală în spate 1...16 mm² cu manșoane flexibile
Lungime de dezizolare a cablului: 14 mm pentru conexiune inferioară sau superioară
Cuplu de strângere: 3,5 N.m deasupra sau dedesubt
Caracteristici de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 250 A conform EN/IEC 61008-1
Temperatura ambiantă de funcționare: -25...60 °C
Temperatura ambiantă de depozitare: -40...85 °C
