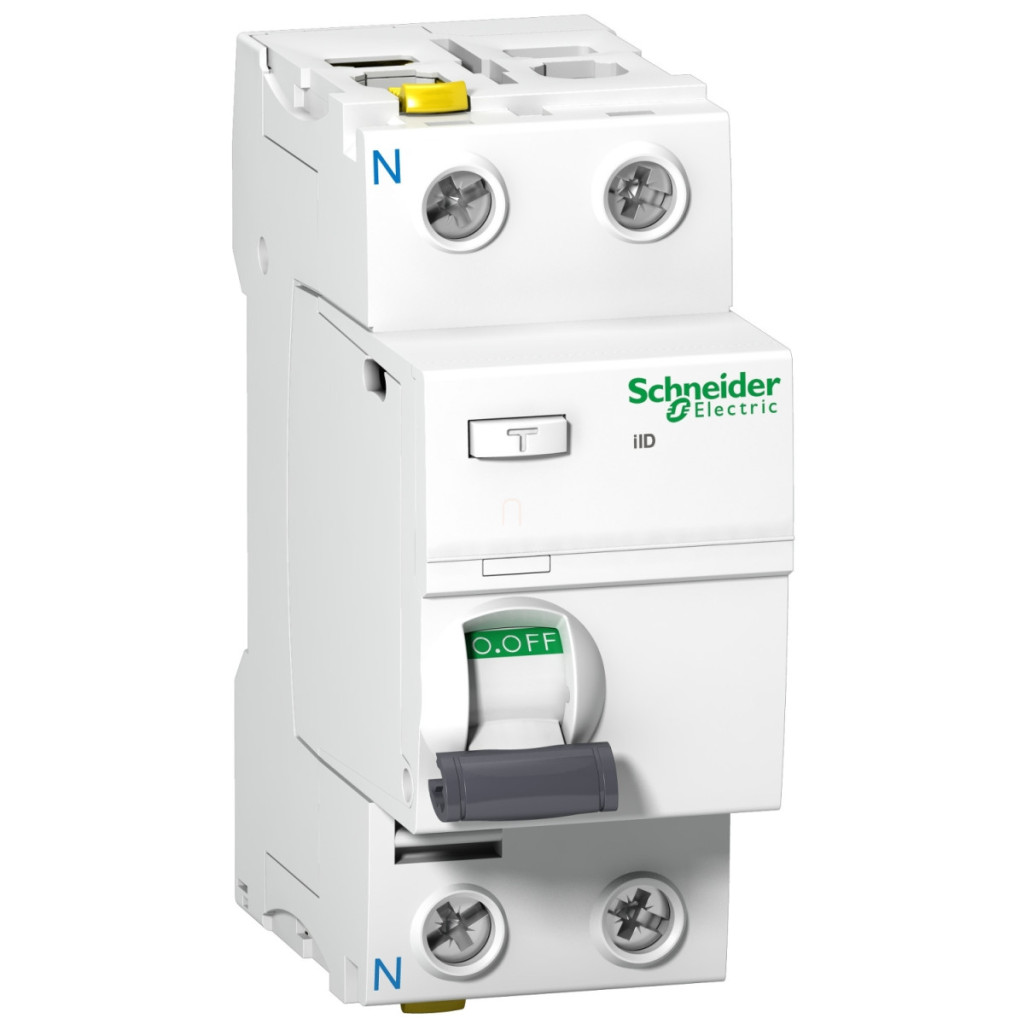

Acti9 iID A9Z32240 este un întrerupător profesional de curent rezidual (RCCB) fabricat de Schneider Electric, care oferă protecție fiabilă, în special în medii moderne, bogate în echipamente electronice. Acest model de tip 2P, 40A, A-SI, cu sensibilitate de 100mA, este alegerea ideală pentru protejarea rețelelor electrice rezidențiale și comerciale, unde protecția personală și siguranța echipamentelor electrice sunt de o importanță capitală. Ca parte a seriei Schneider Electric Acti9, dispozitivul de curent rezidual A9Z32240 combină cele mai noi tehnologii. Dispozitivul de clasă A-SI (Super Immunised) are o protecție îmbunătățită împotriva interferențelor, reducând semnificativ numărul de declanșări false. Acest lucru este deosebit de avantajos în locații în care există dispozitive IT, iluminat LED sau alte sarcini neliniare. Dispozitivul funcționează independent de tensiunea rețelei (independent de tensiune), ceea ce sporește siguranța în cazul unei întreruperi de curent sau al unei fluctuații de tensiune. Curentul nominal de 40 A și timpul de declanșare instantaneu oferă o combinație ideală între răspunsul rapid al protecției și capacitatea de sarcină. În ceea ce privește parametrii tehnici, acest întrerupător poate fi utilizat pentru rețele de 220-240 V c.a. 50/60 Hz, are o capacitate de întrerupere și scurtcircuit (Idm, Im) de 1500 A și un curent de scurtcircuit condiționat de 10 kA. Tensiunea de izolare a dispozitivului este de 500 V c.a., în timp ce rezistența la tensiune de impuls este de 6 kV. Este acționat de un comutator basculant și este echipat cu un indicator de stare pentru identificarea clară a poziției de comutare. Designul cu clemă pentru șine DIN facilitează instalarea, iar lățimea sa de 36 mm ocupă doar module de 4 x 9 mm în tabloul de distribuție. Dispozitivul măsoară 91 mm înălțime, 36 mm lățime și 73 mm adâncime. Este de culoare albă, ceea ce se potrivește bine cu designul estetic al majorității dulapurilor de distribuție. Este extrem de flexibil în ceea ce privește opțiunile de conectare: designul său cu clemă dublă acceptă diferite tipuri și dimensiuni de cabluri. Cablurile rigide de la 1 la 35 mm² și cablurile flexibile de la 1 la 25 mm² pot fi conectate în partea din față, în timp ce cablurile rigide de la 1 la 25 mm² și cablurile flexibile de la 1 la 16 mm² pot fi conectate în partea din spate. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. Dispozitivul are o durată de viață remarcabilă: 20.000 de cicluri de comutare din punct de vedere mecanic și 15.000 de cicluri în modul AC-1 din punct de vedere electric. Poate fi blocat cu un lacăt pentru a preveni comutarea neautorizată. Întrerupătorul are protecție de bază IP20 și oferă protecție IP40 într-o cutie modulară. Gradul său de poluare este 3, ceea ce permite utilizarea sa în majoritatea mediilor industriale și comerciale. În ceea ce privește compatibilitatea electromagnetică, poate rezista la 3000 A cu un impuls de 8/20 µs și poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +60 °C.
Schneider Electric Acti 9 iID - A9Z32240 - întrerupător automat, clasa SI, 2P, 40A, 100mA date tehnice
Date de bază
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumire scurtă: iID
Poli: 2P
Poziția conductorului neutru: Partea stângă
Curent nominal: 40 A
Tip rețea: CA
Sensibilitate la curent de defect: 100 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: A-SI (Super imunizat)
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 220...240 V CA 50/60 Hz
Tehnologie de declanșare a curentului rezidual: Independentă de tensiune
Capacitate nominală de rupere și scurtcircuit: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de stare de comutare: Da
Mod de funcționare: Braț basculant
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Lățime modul 9 mm: 4
Înălțime: 91 mm
Lățime: 36 mm
Adâncime: 73 mm
Culoare: Alb
Caracteristici de durabilitate
Durată de viață mecanică: 20.000 de cicluri de comutare
Durată de viață electrică: AC-1: 15.000 de cicluri de comutare
Conexiune
Opțiune de blocare: Blocabil cu un lacăt
Conectori - terminale:
- Terminal dublu în față 1...35 mm² rigid
- Terminal dublu în față 1...25 mm² flexibil
- Terminal dublu în față 1...25 mm² flexibil cu manșon
- Terminal dublu în spate 1...25 mm² rigid
- Terminal dublu în spate 1...16 mm² flexibil
- Terminal dublu în spate 1...16 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm la conexiunea superioară sau inferioară
Cuplu de strângere: 3,5 N.m deasupra sau dedesubt
Caracteristici de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 3000 A conform EN/IEC 61008-1
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
