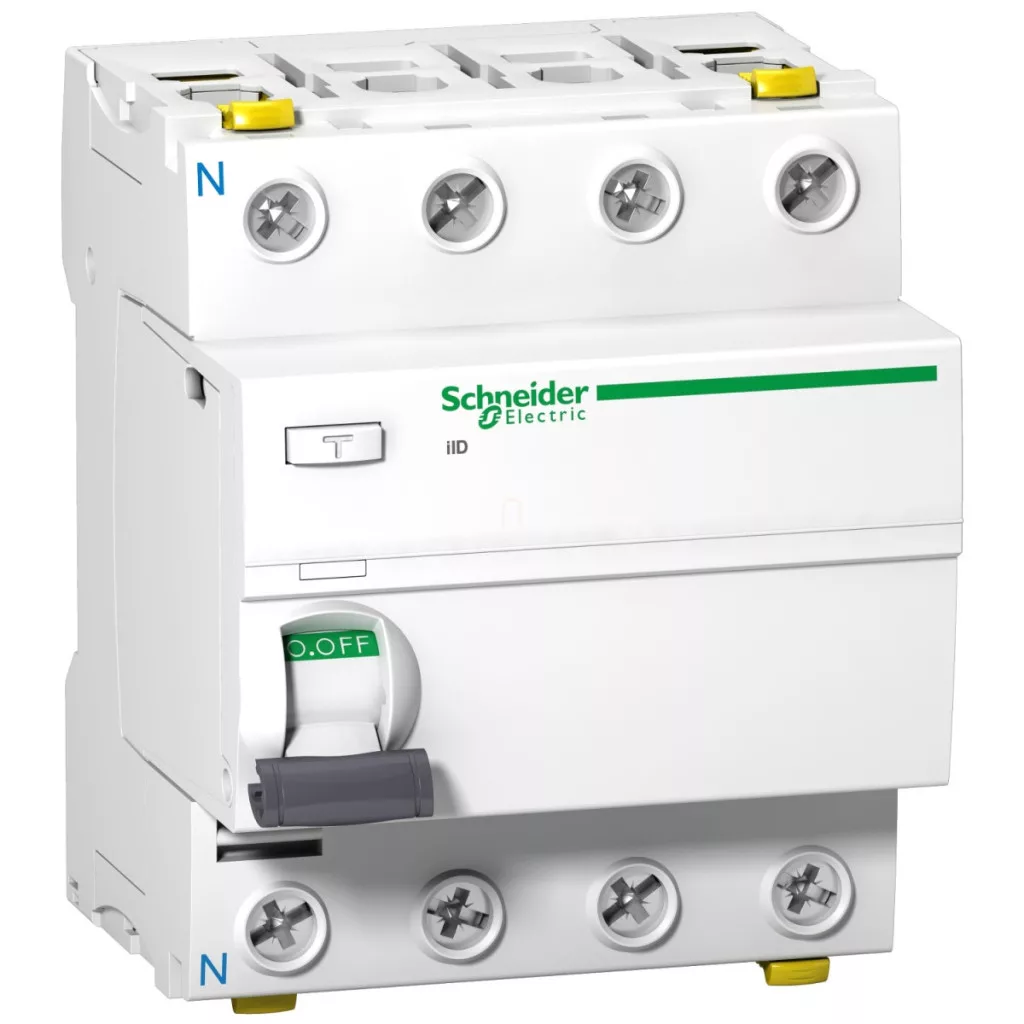

Întrerupătorul de protecție Schneider Electric Acti9 iID A9Z32440 reprezintă o soluție excelentă de protecție pentru rețelele electrice moderne, în special în locurile în care este necesară o protecție sporită împotriva curenților de defect. Acest dispozitiv cu 4 poli și curent nominal de 40 A asigură protecție la curent de defect de tip A-SI (Super Immunised) cu o sensibilitate de 100 mA, ceea ce creează un echilibru ideal între siguranță și evitarea declanșărilor nedorite. Întrerupătorul diferențial (RCCB) Acti9 iID are un principiu de funcționare independent de tensiune, astfel încât funcționează fiabil chiar și în condiții de rețea variate. Dispozitivul poate fi utilizat într-un interval de tensiune de funcționare de 380-415 V c.a., la o frecvență de 50/60 Hz. Nivelul tehnic ridicat asigurat de producător este indicat de capacitatea de întrerupere și conectare de 1500 A, precum și de curentul de scurtcircuit condiționat de 10 kA. Dispozitivul are o tensiune nominală de izolație de 500 V CA și o rezistență la tensiune de impuls de 6 kV, fiind astfel excelent adaptat mediilor industriale și comerciale. Durabilitatea mecanică a întrerupătorului de protecție Schneider Electric A9Z32440 a fost proiectată pentru 20.000 de cicluri de comutare, în timp ce durata de viață electrică în categoria AC-1 este de 15.000 de cicluri. Printre caracteristicile tehnice practice ale dispozitivului se numără indicatorul de stare de comutare, acționarea de tip basculant și posibilitatea de fixare cu zăvor. Modelul care se fixează pe șina DIN facilitează instalarea, iar lățimea de 8 module (calculată în unități de 9 mm) asigură o utilizare bine planificată a spațiului în dulapul de distribuție. Conectarea este extrem de flexibilă: dispozitivul are cleme de conectare duble, accesibile atât în față, cât și în spate. În față se pot conecta cabluri rigide de 1-35 mm² și cabluri flexibile de 1-25 mm², iar în spate se pot conecta cabluri rigide de 1-25 mm² și cabluri flexibile de 1-16 mm². Specificațiile precise privind lungimea de dezizolare a cablului de 14 mm și cuplul de strângere de 3,5 Nm asigură o conectare corespunzătoare. Aparatul are protecție IP20, iar în carcasa modulară atinge nivelul de protecție IP40 conform standardului IEC 60529. Intervalul de temperatură de funcționare este între -25 °C și +60 °C, iar temperatura de depozitare poate fi între -40 °C și +85 °C.
Schneider Electric Acti9 iID - A9Z32440 date tehnice
Caracteristici principale
Gama de produse: Acti9
Denumire produs: Acti9 iID
Tipul produsului: Întrerupător diferențial (RCCB)
Denumire scurtă: iID
Poli: 4P
Poziția conductorului neutru: Stânga
Curent nominal: 40 A
Tipul rețelei: CA
Sensibilitate la curent de defect: 100 mA
Întârziere de protecție la curent de defect: Imediat
Clasa de protecție la curent de defect: Tip A-SI (Super Immunised)
Caracteristici suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 380...415 V CA 50/60 Hz
Tehnologie de declanșare la curent de defect: Independentă de tensiune
Capacitate nominală de cuplare și decuplare: Idm 1500 A, Im 1500 A
Curent nominal de scurtcircuit condiționat: 10 kA
Tensiune nominală de izolație: 500 V CA 50/60 Hz
Rezistență nominală la tensiune de impuls: 6 kV
Indicator de stare de comutație: Da
Tipul de comandă: Comutator
Mod de montare: Prin fixare prin clipire
Bază de montare: Șină DIN
Lățime modul: 9 mm: 8
Înălțime: 91 mm
Lățime: 72 mm
Adâncime: 73 mm
Durabilitate mecanică: 20000 de cicluri
Durabilitate electrică: AC-1: 15.000 de cicluri
Opțiuni de fixare: Se poate închide cu lacăt
Conexiuni
Terminale de conectare: Terminal dublu în față 1...35 mm² rigid, Terminal dublu în față 1...25 mm² flexibil, Terminal dublu în față 1...25 mm² flexibil cu manșon de capăt, Terminal dublu în spate 1...25 mm² rigid, Terminal dublu în spate 1...16 mm² flexibil, Terminal dublu în spate 1...16 mm² flexibil cu manșon de capăt
Lungime de decupare a cablului: 14 mm pentru conectare superioară sau inferioară
Cuplu de strângere: 3,5 Nm superior sau inferior
Caracteristici de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3000 A conform EN/IEC 61008-1
Temperatura mediului de funcționare: -25...60 °C
Temperatură de depozitare: -40...85 °C
