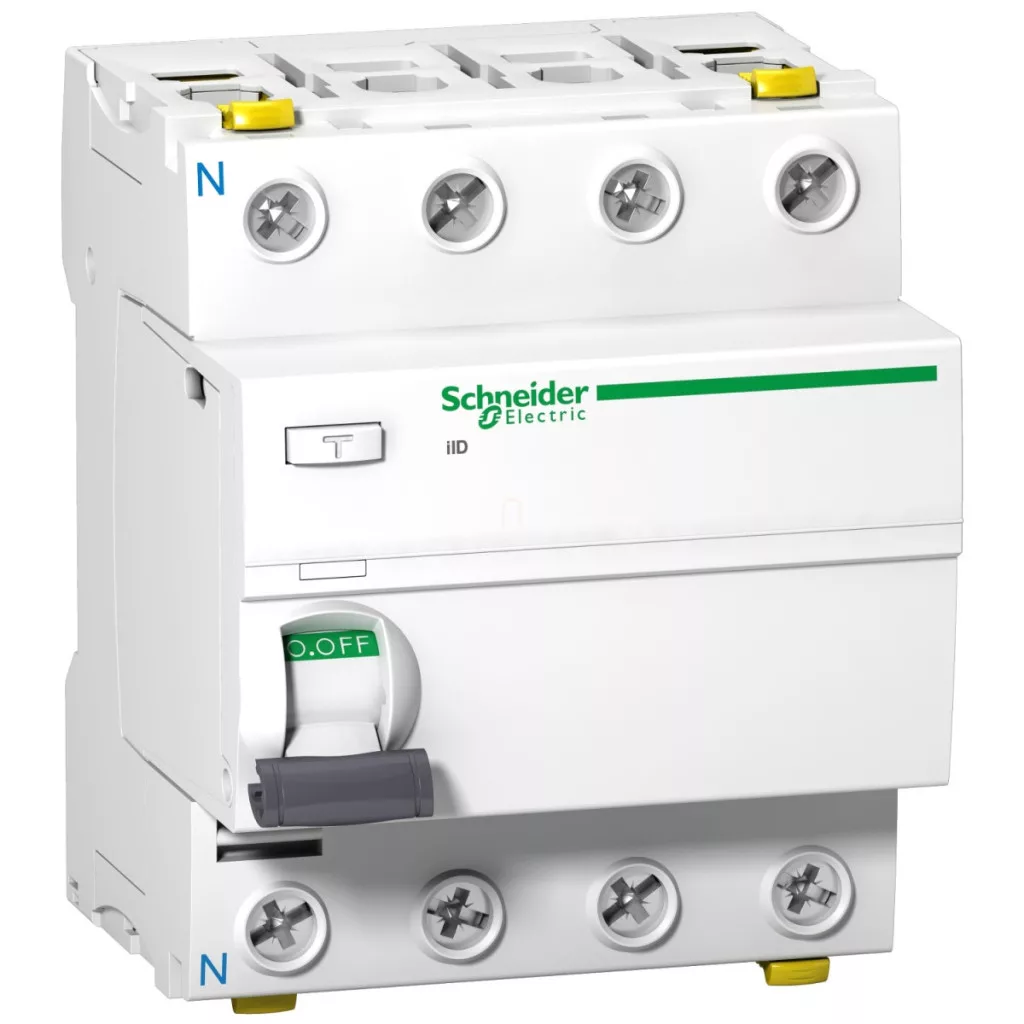

Întrerupătorul de protecție împotriva curentului Schneider Electric Acti9 iID A9Z32463 este un produs electric profesional care oferă o protecție excelentă împotriva curenților de defect care pot apărea în sistemele electrice. Acest releu de protecție la atingere cu 4 poli, cu curent nominal de 63 A, de tip A-SI (Super Immunised), are o sensibilitate de 100 mA, oferind astfel o soluție optimă în medii în care este necesară o siguranță electrică sporită. Întrerupătorul de protecție Acti9 iID face parte din gama de produse Acti9 de calitate premium a Schneider Electric. Sarcina principală a dispozitivului este protecția persoanelor împotriva șocurilor electrice, precum și protejarea echipamentelor electrice împotriva defectării. Configurația cu 4 poli și poziția neutră pe partea stângă este ideală pentru rețelele trifazate, unde este necesară o protecție completă. Sensibilitatea de protecție la contact de 100 mA asigură o declanșare instantanee, adică fără întârziere, la detectarea curentului de defect. Protecția de tip A-SI este deosebit de rezistentă la declanșări nedorite, fiind astfel alegerea ideală în medii în care pot apărea zgomote electrice, supratensiuni tranzitorii sau descărcări atmosferice. Pentru funcționarea produsului este necesară o frecvență de rețea de 50/60 Hz, iar tensiunea nominală de funcționare este de 380-415 V c.a. Din punct de vedere tehnic, este important de subliniat că tehnologia de declanșare a curentului de defect este independentă de tensiune, funcționând astfel în mod fiabil chiar și în cazul unei tensiuni de rețea variabile. Capacitatea de întrerupere și de închidere (Idm, Im) este de 1500 A, curentul condițional de scurtcircuit este de 10 kA, tensiunea de izolație este de 500 V c.a., iar rezistența la impulsuri este de 6 kV. Aparatul este prevăzut cu un indicator de poziție a contactelor și se acționează cu ajutorul unei manete basculante. Montarea sa este simplă, se fixează prin clipsare pe șină DIN, lățimea sa corespunde unei unități de 8×9 mm (72 mm), ceea ce facilitează amplasarea sa în dulapul de distribuție. Întrerupătorul de protecție Schneider Electric A9Z32463 are caracteristici tehnice remarcabile. Durata de viață mecanică este de 20.000 de cicluri de comutare, iar durata de viață electrică este de 15.000 de cicluri în categoria AC-1. Aparatul poate fi încuiat cu un lacăt, împiedicând astfel utilizarea neautorizată. Opțiunile de conectare sunt extrem de versatile: pe partea frontală este compatibil cu cabluri rigide de 1-35 mm² și flexibile de 1-25 mm², iar pe partea din spate cu cabluri rigide de 1-25 mm² și flexibile de 1-16 mm², inclusiv cu manșon de capăt. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. Din punct de vedere al protecției mediului, este important faptul că dispozitivul are grad de protecție IP20, IP40 în carcasă modulară și se încadrează în clasa de poluare 3. În ceea ce privește compatibilitatea electromagnetică, toleranța la impulsuri de 8/20 μs este de 3000 A. Poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...+60 °C), iar temperatura de depozitare poate fi între -40...+85 °C.
Schneider Electric Acti9 iID - A9Z32463 - întrerupător diferențial, clasa SI, 4P, 63A, 100mA - specificații tehnice
Caracteristici principale
Gama de produse: Acti9
Denumirea produsului: Acti9 iID
Tip de produs: Întrerupător de protecție la curent (RCCB)
Denumire scurtă a produsului: iID
Poli: 4P
Poziția conductorului neutru: Stânga
Intensitate nominală: 63 A
Tipul rețelei: CA
Sensibilitate la curent de defect: 100 mA
Întârziere protecție la curent de defect: Imediat
Clasa de protecție la curent de defect: Tip A-SI (Super Immunised)
Caracteristici suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 380...415 V CA 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de comutație: Idm 1500 A, Im 1500 A
Curent nominal de scurtcircuit condiționat: 10 kA
Tensiune nominală de izolație: 500 V CA 50/60 Hz
Rezistență nominală la impulsuri: 6 kV
Indicator de poziție contact: Da
Tipul de comandă: Manetă basculantă
Mod de montare: Prin fixare prin clipire
Bază de montare: Șină DIN
Pas de 9 mm: 8
Înălțime: 91 mm
Lățime: 72 mm
Adâncime: 73 mm
Culoare: Alb
Caracteristici mecanice
Durată de viață mecanică: 20000 de cicluri
Durată de viață electrică: AC-1: 15.000 de cicluri
Opțiuni de fixare: Se poate închide cu lacăt
Conectori: Conector dublu în față 1...35 mm² rigid, 1...25 mm² flexibil, 1...25 mm² cu manșon flexibil; Conector dublu în spate 1...25 mm² rigid, 1...16 mm² flexibil, 1...16 mm² cu manșon de capăt flexibil
Lungime de dezizolare a cablului: 14 mm pentru conectare superioară sau inferioară
Cuplu de strângere: 3,5 N.m superior sau inferior
Caracteristici de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de contaminare: 3
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3000 A conform EN/IEC 61008-1
Temperatura mediului de funcționare: -25...60 °C
Temperatura mediului de depozitare: -40...85 °C
