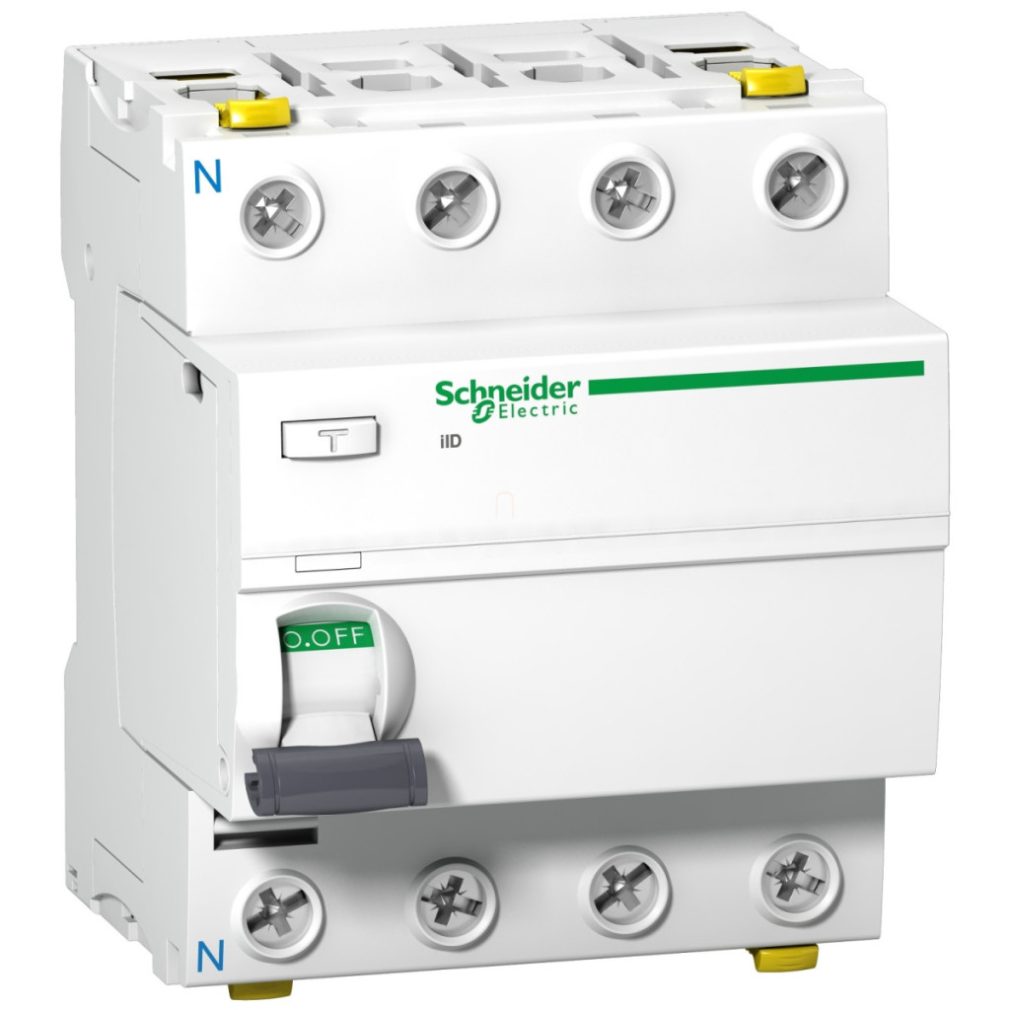

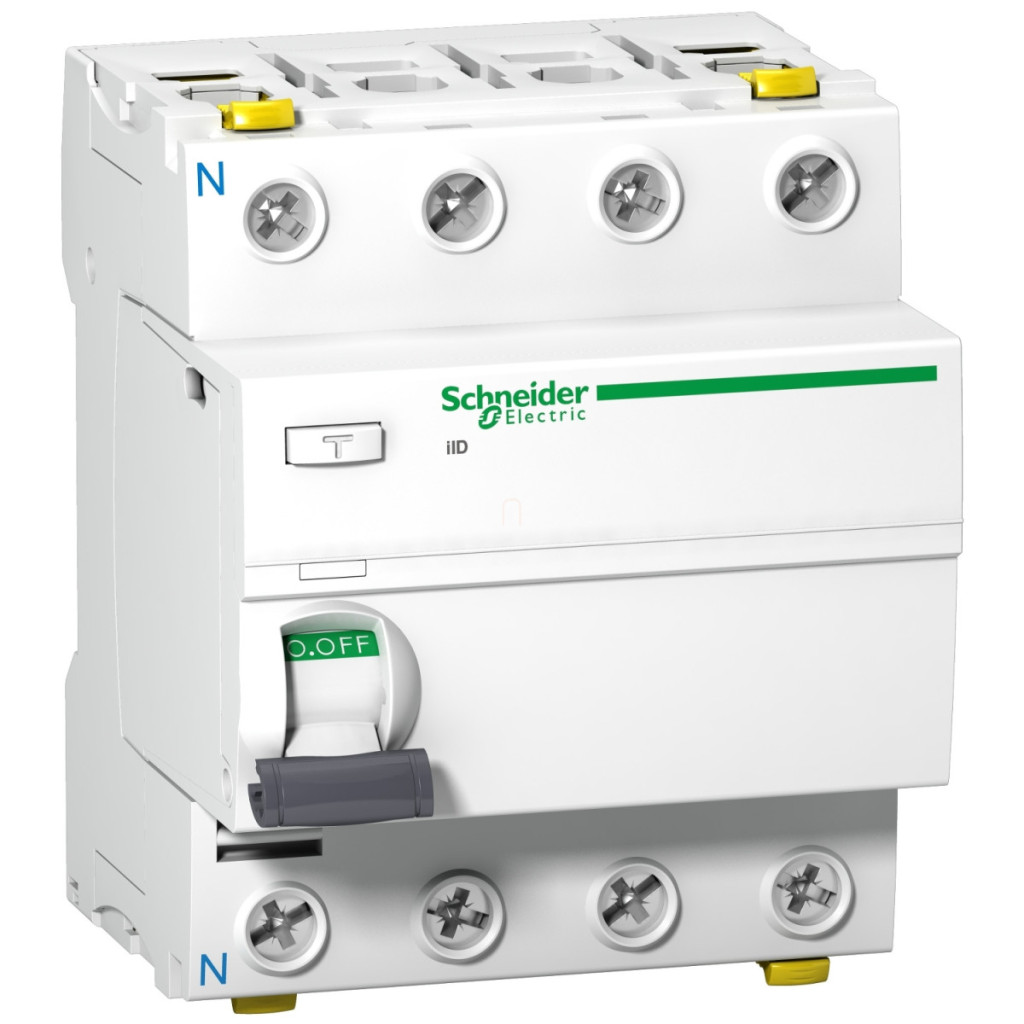

Întrerupătorul Schneider Electric Acti9 iID A9Z32491 este un dispozitiv de siguranță electrică de înaltă calitate, conceput pentru uz profesional. Acest dispozitiv cu 4 poli (4P), de tip A-SI, cu tehnologie Super Immunised, are un curent nominal de 100 A și o sensibilitate la curent de defect de 100 mA, ceea ce îl face o alegere ideală pentru aplicații industriale și comerciale în care este necesar un sistem de protecție fiabil. Ca parte a seriei Acti9, disjunctorul iID cu numărul de piesă A9Z32491 are parametri tehnici avansați. Dispozitivul utilizează o tehnologie de declanșare a curentului de defect independentă de tensiune, care crește fiabilitatea chiar și în condiții de rețea variabile. Releul, cu o sensibilitate de 100 mA, funcționează cu timp de declanșare instantaneu și aparține clasei de protecție A-SI (Super Immunised), care este deosebit de rezistentă la declanșări nedorite - acest lucru este deosebit de util în medii în care pot apărea fulgere, supratensiuni sau alte perturbații electromagnetice. Disjunctorul Schneider Electric Acti9 iID A9Z32491 funcționează la o tensiune de rețea de 380-415 V c.a. 50/60 Hz. Parametrii săi tehnici includ o capacitate de comutare remarcabilă de 1500 A (atât Idm, cât și Im) și rezistență la curent de scurtcircuit condiționat de 10 kA. Dispozitivul are o tensiune de izolare de 500 V c.a. și o tensiune de rezistență de 6 kV, ceea ce asigură un nivel ridicat de protecție împotriva supratensiunilor. În ceea ce privește compatibilitatea electromagnetică, are o rezistență de 3000 A pentru impulsuri de 8/20 μs, în conformitate cu standardul relevant EN/IEC 61008-1. Dispozitivul oferă, de asemenea, caracteristici practice: are un indicator de stare a contactului, un comutator de tip basculant și un capac blocabil. Instalarea este simplificată prin montarea pe o șină DIN, dispozitivul ocupând unități de spațiere de 8 x 9 mm. Dimensiuni: 91 mm înălțime, 72 mm lățime, 73 mm adâncime. Dispozitivul este disponibil în culoarea albă și are terminale de conectare duble pentru opțiuni flexibile de cablare. Conexiunile din față sunt potrivite pentru cabluri rigide de 1-35 mm², flexibile de 1-25 mm² și cu capete de sârmă, în timp ce cele din spate sunt potrivite pentru cabluri rigide de 1-25 mm², flexibile de 1-16 mm² și cu capete de sârmă. Lungimea de dezizolare a firelor este de 14 mm, iar cuplul de strângere este de 3,5 Nm atât pentru conexiunile superioare, cât și pentru cele inferioare.
Schneider Electric Acti9 iID - A9Z32491 - alimentare - întrerupător de circuit, clasa SI, 4P, 100A, 100mA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumire scurtă: iID
Poli: 4P
Poziția conductorului neutru: Stânga
Curent nominal: 100 A
Tip rețea: CA
Sensibilitate curent de defect: 100 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip A-SI (Super imunizat)
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 380...415 V CA 50/60 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de închidere și întrerupere: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de poziție a contactului: Da
Tip de comandă: Manetă basculantă
Metodă de montare:Montare prin fixare rapidă Suport de montare: șină DIN 9 mm Pas: 8 Înălțime: 91 mm Lățime: 72 mm 72 mm
Adâncime: 73 mm
Caracteristici mecanice și electrice
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: AC-1: 10.000 de cicluri
Opțiune de blocare: Blocabil cu lacăt
Opțiuni de conectare:
Conector dublu în față 1...35 mm² rigid
Conector dublu în față 1...25 mm² flexibil
Conector dublu în față 1...25 mm² cu manșoane flexibile
Conector dublu în spate 1...25 mm² rigid
Conector dublu în spate 1...16 mm² flexibil
Conector dublu în spate 1...16 mm² cu manșoane flexibile
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 N.m superior sau inferior
Caracteristici de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1
Grad de protecție IP: IP20 conform IEC 60529, IP40 (capac modular) conform IEC 60529
Grad de poluare: 3
Compatibilitate electromagnetică: rezistență la impulsuri 8/20 µs, 3000 A conform EN/IEC 61008-1
Intervalul de temperatură ambiantă în timpul funcționării: -25...60 °C
Intervalul de temperatură ambiantă în timpul depozitării: -40...85 °C
