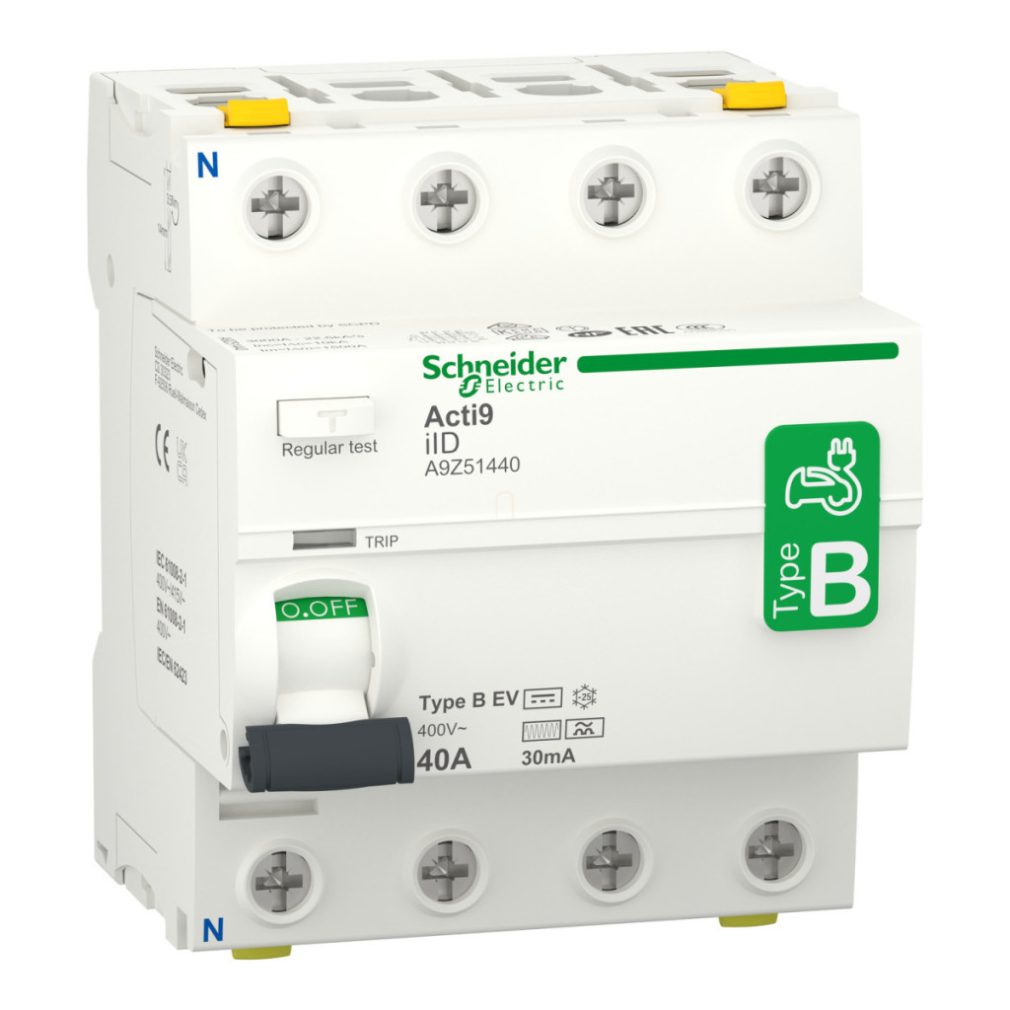

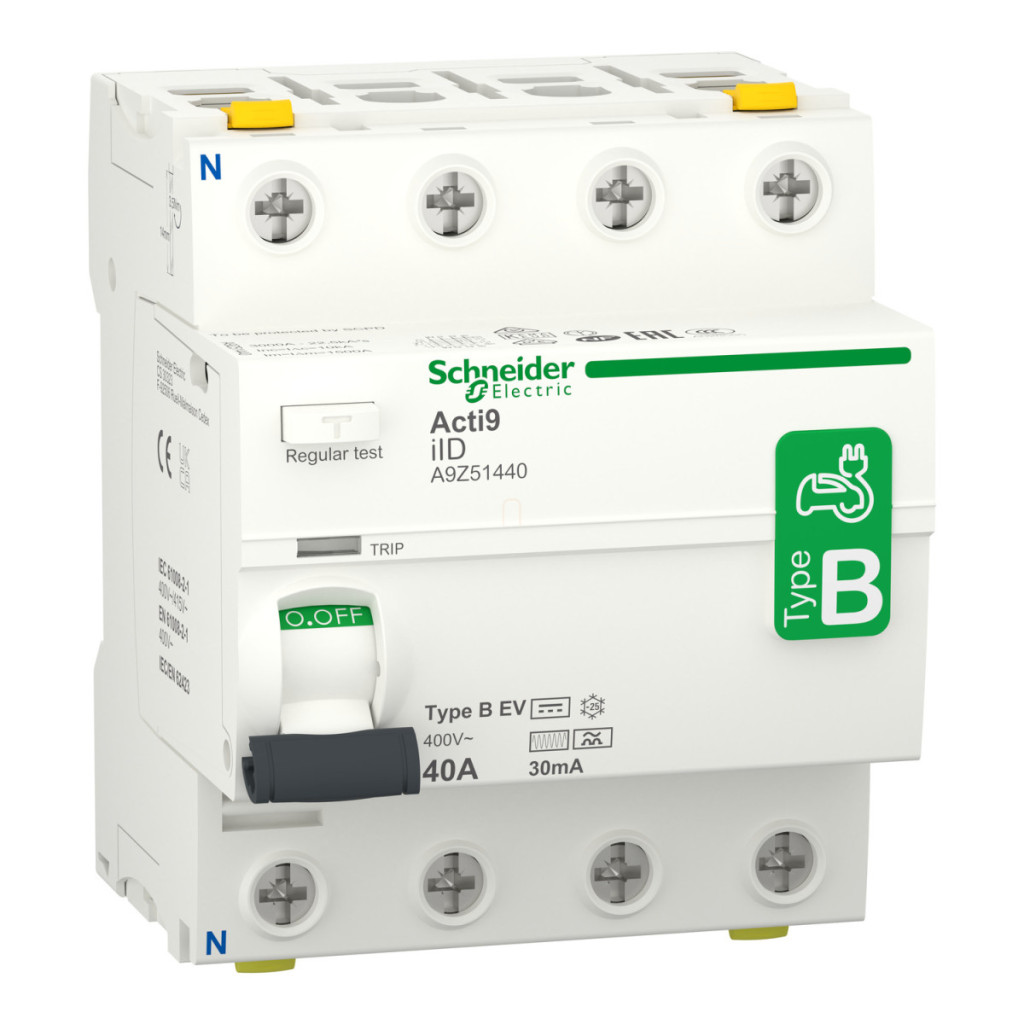

Schneider Electric Acti9 iID A9Z51440 este un întrerupător de circuit (releu FI sau RCCB) conceput special pentru stațiile de încărcare a vehiculelor electrice, oferind o protecție excepțională împotriva șocurilor electrice. Acest dispozitiv de tip B-EV (vehicul electric) a fost special conceput pentru a detecta curenții reziduali de curent continuu în încărcătoarele pentru mașini electrice și pentru a deconecta imediat sistemul, garantând astfel siguranța maximă în timpul utilizării. Dispozitivul de curent rezidual de tip A9Z51440 are un design cu 4 poli, cu un curent nominal de 40 A și o sensibilitate de 30 mA, care respectă cele mai stricte norme de siguranță. Tehnologia de declanșare independentă de tensiune asigură funcționarea fiabilă a dispozitivului chiar și în condiții extreme. Indicatorul de poziție încorporat și semnalul de declanșare oferă feedback imediat cu privire la starea dispozitivului, facilitând depanarea și întreținerea. Comutatorul ON/OFF este ușor de utilizat, iar dispozitivul poate fi blocat, împiedicând accesul neautorizat la sistemul electric. Parametrii tehnici ai disjunctorului Schneider Electric Acti9 iID A9Z51440 sunt impresionanți: tensiune nominală de funcționare de 400V AC 50Hz, rezistență la tensiune de impuls de 6kV și curent de scurtcircuit condiționat de 10kA. Durata sa de viață mecanică este de 20.000 de cicluri, iar durata de viață electrică este de 15.000 de cicluri. Capacitatea nominală de închidere și întrerupere (Idm, Im) este de 1500 A. Produsul poate fi fixat cu ușurință pe o șină DIN standard, cu dimensiuni de 8×9 mm (72 mm lățime), înălțime 88 mm, adâncime 79 mm. Dispozitivul are protecție IP20, cu protecție IP40 într-o carcasă modulară. Conectorii sunt terminale duble, atât în față, cât și în spate, potrivite pentru cabluri rigide de 1-35 mm² sau flexibile de 1-25 mm². Datorită designului său robust, dispozitivul poate fi utilizat într-un interval de temperatură de la -25 °C la +60 °C și poate fi instalat la altitudini de până la 2000 m deasupra nivelului mării. Întrerupătorul, care funcționează fiabil chiar și în medii cu un grad de poluare de 3, este fabricat în conformitate cu standardele IEC 61008-2-1, IEC/EN 62423 și EN 61008-2-1 și este certificat de mai multe organisme de certificare renumite, printre care VDE, NF, IMQ și KEMA. În ceea ce privește compatibilitatea electromagnetică, dispozitivul poate rezista la impulsuri de 8/20 μs de până la 3 kA, în conformitate cu standardul EN/IEC 61008-1. Dispozitivul alb, cu o greutate netă de 415 g, oferă un raport calitate-preț excepțional pentru funcționarea în siguranță a stațiilor de încărcare a vehiculelor electrice.
Schneider Electric Acti 9 iID - A9Z51440 - Curent EV - întrerupător de protecție, clasa B, 4P, 40A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului sau al componentei: Întrerupător de curent rezidual (RCCB)
Denumirea scurtă a dispozitivului: iID
Aplicația dispozitivului: Încărcător pentru vehicule electrice
Descrierea polilor: 4P
Poziția firului neutru: Stânga
Curent nominal: 40 A
Tip rețea: CA
Sensibilitate la curent de defect: 30 mA
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect: Tip B-EV (Vehicul electric)
Certificate de calitate: VDE, NF, IMQ, KEMA
Caracteristici suplimentare
Poziția dispozitivului în sistem: Ieșire, Intrare grup
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 400 V c.a. 50 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de închidere și întrerupere: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolație: 500 V
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de poziție a contactului: Da
Tip de comandă: Manetă de comutare
Indicație locală: Indicator de declanșare, indicator ON/OFF
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Dimensiuni și caracteristici fizice
Pas de 9 mm: 8
Înălțime: 88 mm
Lățime: 72 mm
Adâncime: 79 mm
Greutate netă: 415 g
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Descrierea opțiunilor de blocare: Opțiune de blocare
Conexiuni
Conectori - terminale: Terminal dublu în față 1...35 mm² rigid, Terminal dublu în față 1...25 mm² flexibil, Terminal dublu în față 1...25 mm² flexibile, terminal dublu în spate 1...25 mm² rigid, terminal dublu în spate 1...16 mm² flexibil, terminal dublu în spate 1...16 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 3,5 N.m sus sau jos
Caracteristici de mediu
Standarde: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Certificări de produs: CCC, KC
Grad de protecție IP: IP20 conform IEC 60529, IP40 (carcasă modulară) conform IEC 60529
Grad de protecție IK: IK05
Grad de poluare: 3
Categorie de supratensiune: IV
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3 kA conform EN/IEC 61008-1
Altitudine de funcționare: 0...2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
