Acti9 iID este un întrerupător profesional Schneider Electric pentru curent rezidual (RCCB) care oferă un nivel ridicat de siguranță în sistemele electrice. Dispozitivul A9Z61225, tip B-SI, are caracteristici deosebit de avansate care îl diferențiază de dispozitivele convenționale de curent rezidual. Această versiune cu doi poli (2P) funcționează cu un curent nominal de 25 amperi și o sensibilitate la curent de defect de 30 miliamperi, fiind ideală atât pentru aplicații rezidențiale, cât și comerciale. Clasa de protecție B-SI (Super Immunised) reprezintă una dintre cele mai avansate tehnologii de pe piața întrerupătoarelor. Acest tip este deosebit de rezistent la declanșări nedorite, oferind în același timp un nivel ridicat de protecție împotriva diverselor curenți de defect. Dispozitivul utilizează o tehnologie de declanșare a curentului independentă de tensiune și are un timp de declanșare instantaneu pentru o protecție maximă. Schneider Electric Acti9 iID RCCB este recomandat în special pentru sistemele fotovoltaice și ascensoare, unde fiabilitatea și funcțiile speciale de protecție sunt de o importanță capitală. Parametrii tehnici ai produsului sunt remarcabili: tensiune nominală de funcționare de 230 V c.a. 50 Hz, capacitate nominală de întrerupere și conectare de 1500 A (Idm și Im) și curent de scurtcircuit condiționat de 10 kA. Dispozitivul are o tensiune nominală de izolare de 250 V și o tensiune nominală de rezistență la impulsuri de 6 kV. Starea comutatorului este indicată clar de un afișaj ON/OFF, un LED verde indică prezența tensiunii și există, de asemenea, un indicator de declanșare. Sistemul de control este acționat cu cheie, ceea ce îl face ușor de utilizat. A9Z61225 poate fi fixat pe o șină DIN și ocupă 8 module cu o lățime de 9 mm (72 mm lățime). Produsul este de culoare albă și are dimensiunile de 88 mm înălțime, 72 mm lățime și 79 mm adâncime. Oferă o soluție deosebit de versatilă în ceea ce privește conectorii: are blocuri terminale duble în față și în spate, care acceptă diferite tipuri de cabluri. În partea din față, pot fi conectate cabluri rigide de 1-35 mm², cabluri flexibile de 1-25 mm² și cabluri flexibile cu manșoane, iar în partea din spate, cabluri rigide de 1-25 mm², cabluri flexibile de 1-16 mm² și cabluri flexibile cu manșoane. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm atât pentru conexiunile superioare, cât și pentru cele inferioare. Durata de viață mecanică este de 20.000 de cicluri, iar durata de viață electrică este de 15.000 de cicluri. Dispozitivul are protecție IP20 și oferă protecție IP40 într-o carcasă modulară conform IEC 60529. Intervalul de temperatură de funcționare este între -25 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C.

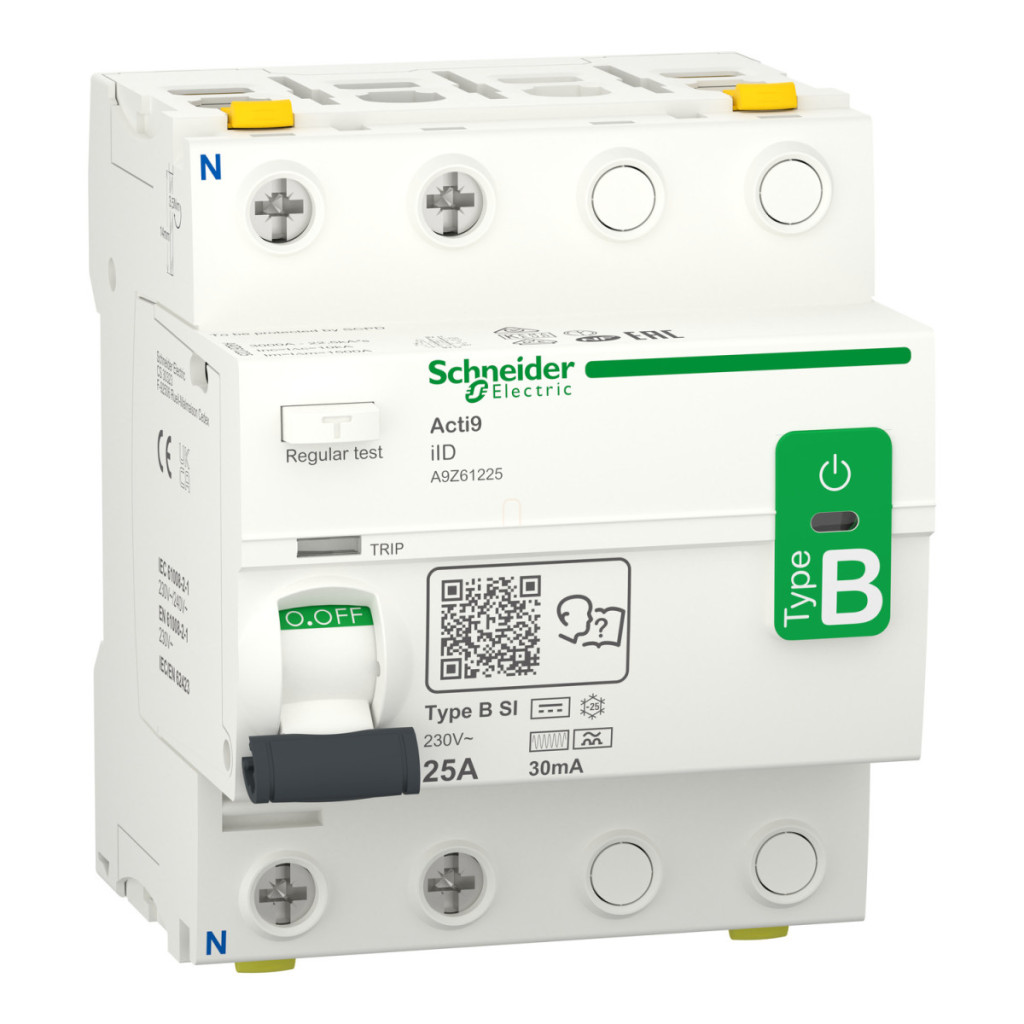

Schneider Electric Acti9 iID - A9Z61225 - alimentare - întrerupător de circuit, clasa B - SI, 2P, 25A, 30mA date tehnice
Date de bază
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumirea scurtă a dispozitivului: iID
Aplicația dispozitivului: Sisteme fotovoltaice, Ascensoare
Descrierea polului: 2P
Poziția zero: Partea stângă
Curent nominal: 25 A
Tipul rețelei: CA
Sensibilitate la curent de defect: 30 mA
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect: Tip B-SI (Super imunizat)
Certificate de calitate: VDE, NF, IMQ, KEMA
Informații suplimentare
Amplasarea dispozitivului în sistem: Partea de ieșire, alimentare grup
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 230 V c.a. 50 Hz
Tehnologie de declanșare a curentului rezidual: Independentă de tensiune
Capacitate nominală de comutare: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolare: 250 V
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de poziție a contactului: Da
Tip de control: Tastatură
Indicatori locali: Indicator ON/OFF, LED (verde) pentru a indica prezența tensiunii, indicator de declanșare
Proprietăți mecanice
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Module de 9 mm: 8
Înălțime: 88 mm
Lățime: 72 mm
Adâncime: 79 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Descrierea opțiunilor de blocare: Dispozitiv blocabil cu lacăt
Conexiuni
Conectori - blocuri terminale: Conector dublu în față 1...35 mm² rigid, Conector dublu în față 1...25 mm² flexibil, Conector dublu în față 1...25 mm² flexibile, Conector dublu în spate 1...25 mm² rigid, Conector dublu în spate 1...16 mm² flexibil, Conector dublu în spate 1...16 mm² manșon flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 Nm pentru partea superioară sau inferioară
Caracteristici de mediu
Standarde: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Certificări ale produsului: CCC
Grad de protecție IP: IP20 conform IEC 60529, IP40 (carcasă modulară) conform IEC 60529
Grad de protecție IK: IK05
Grad de poluare: 3
Categorie de supratensiune: IV
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 3 kA conform EN/IEC 61008-1
Altitudine de funcționare: 0...2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
