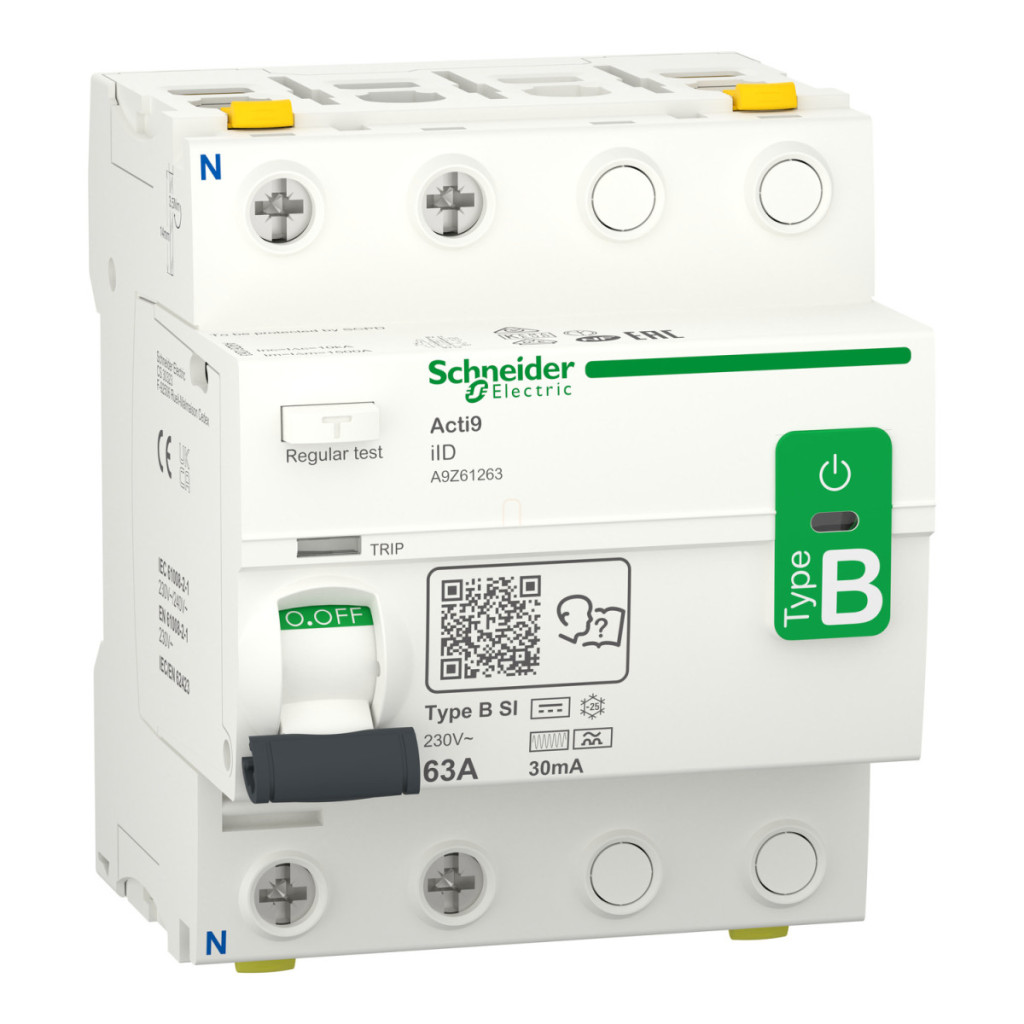

Schneider Electric Acti9 iID - A9Z61263 - întrerupător automat, clasa B - SI, 2P, 63A, 30mA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumirea scurtă a produsului: iID
Aplicație: Sisteme fotovoltaice, Ascensoare
Parametri tehnici
Număr de poli: 2P
Poziția conductorului neutru: Partea stângă
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate curent de defect: 30 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip B-SI (Super imunizat)
Certificate de calitate: VDE, NF, IMQ, KEMA
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire, Intrare grup
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 230 V c.a. 50 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de scurtcircuit și comutare: Idm 1500 A, Im 1500 A
Curent de scurtcircuit condiționat: 10 kA
Tensiune nominală de izolare: 250 V
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de poziție a contactului: Da
Tip de control: Comutator
Indicatori locali: Indicator ON/OFF, LED (verde) pentru a indica prezența tensiunii, indicator de declanșare
Instalare și caracteristici fizice
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Pasi de 9 mm: 8
Înălțime: 88 mm
Lățime: 72 mm
Adâncime: 79 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Opțiuni de montare: Dispozitiv blocabil
Conexiuni - blocuri terminale
Conexiuni: Terminal dublu în față 1...35 mm² rigid, Terminal dublu în față 1...25 mm² flexibil, Terminal dublu în față 1...25 mm² flexibile, terminal dublu în spate 1...25 mm² rigid, terminal dublu în spate 1...16 mm² flexibil, terminal dublu în spate 1...16 mm² cu manșon flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 N.m sus sau jos
Caracteristici de mediu
Standarde: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Certificări de produs: CCC, KC
Grad de protecție IP: IP20 conform IEC 60529, IP40 (capac modular) conform IEC 60529
Rezistență la impact IK: IK05
Grad de poluare: 3
Categorie de supratensiune: IV
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3 kA conform standardului EN/IEC 61008-1
Altitudine de funcționare deasupra nivelului mării: 0...2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
