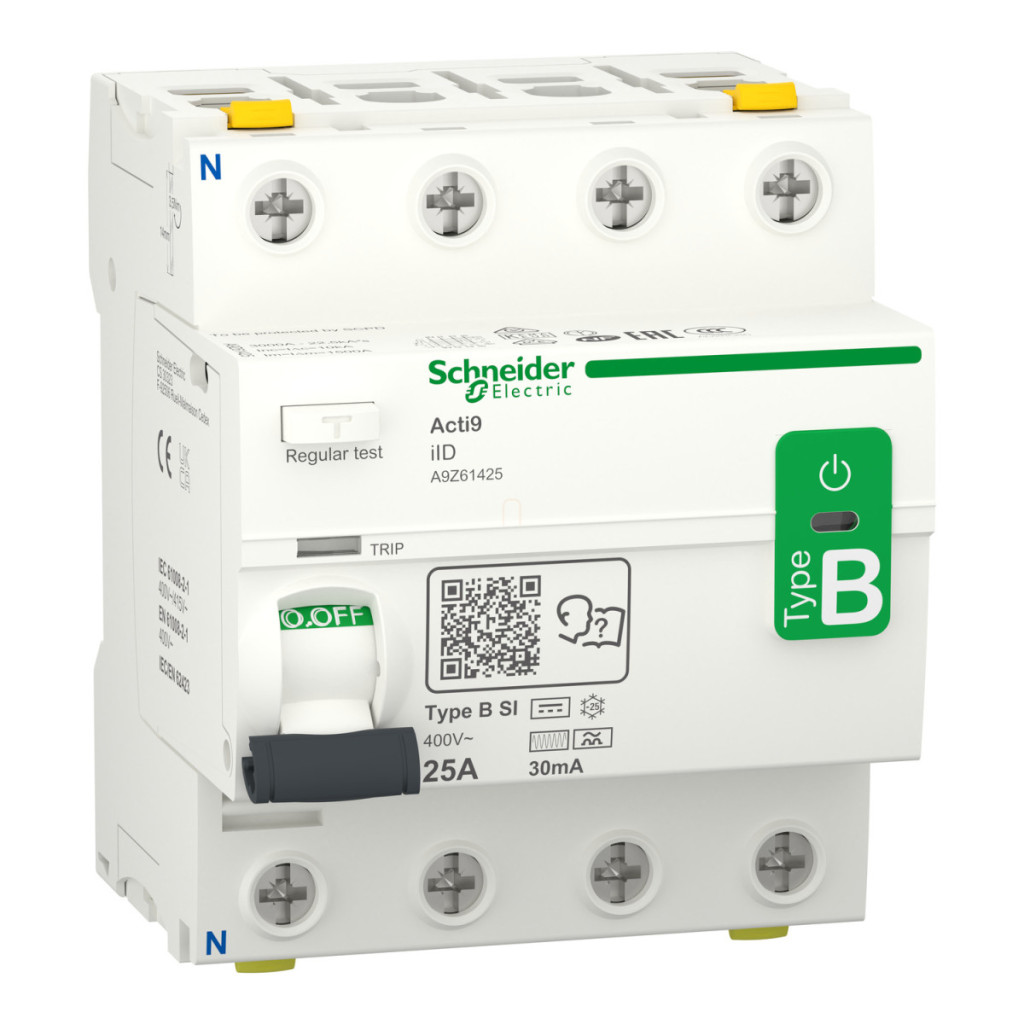

Întrerupătorul diferențial (RCCB) Schneider Electric Acti 9 iID A9Z61425 oferă o protecție excepțională pentru rețelele electrice. Acest dispozitiv cu 4 poli, curent nominal de 25 A, tip B-SI, garantează o funcționare deosebit de fiabilă în aplicații speciale, cum ar fi sistemele de energie solară, convertoarele de frecvență trifazate și ascensoarele. O caracteristică specială a acestui dispozitiv din clasa de protecție B-SI (Super Immunised) este că oferă o protecție îmbunătățită împotriva declanșării accidentale, răspunzând imediat la curenții de defect periculoși cu o sensibilitate de 30 mA. Dispozitivul dispune de o tehnologie de declanșare a curentului de defect independentă de tensiune, care este crucială pentru siguranța operațională. Întrerupătorul Acti9 iID are mai multe certificări internaționale de calitate (VDE, NF, IMQ, KEMA), care atestă calitatea și fiabilitatea excelente ale produsului. Parametrii tehnici ai disjunctorului Schneider Electric A9Z61425 sunt impresionanți. Acesta funcționează la o tensiune nominală de funcționare de 400 V c.a., o frecvență de rețea de 50 Hz, o tensiune nominală de izolare de 500 V și o tensiune nominală de rezistență la impulsuri de 6 kV. Dispozitivul are o capacitate nominală de scurtcircuit și comutare (Idm și Im) de 1500 A și un curent nominal condiționat de scurtcircuit de 10 kA. Comutatorul este ușor de identificat datorită indicatorului de stare de comutare, afișajului ON/OFF încorporat, LED-ului verde pentru indicarea prezenței tensiunii și indicatorului de declanșare. Dispozitivul are o înălțime de 88 mm, o lățime de 72 mm și o adâncime de 79 mm, este de culoare albă și poate fi fixat pe o șină DIN. Durata sa de viață mecanică este de 20.000 de cicluri, iar durata de viață electrică este de 15.000 de cicluri. Produsul oferă opțiuni de conectare excepționale cu terminalele sale de conectare dublă. Conectorii frontali sunt potriviți pentru cabluri rigide de 1-35 mm² sau flexibile de 1-25 mm², în timp ce conectorii din spate permit cabluri rigide de 1-25 mm² sau flexibile de 1-16 mm². Lungimea de dezizolare a cablului este de 14 mm pentru conectarea superioară sau inferioară, iar cuplul de strângere este de 3,5 Nm. Dispozitivul are protecție IP20, iar protecția IP40 poate fi obținută cu o carcasă modulară. Intervalul de temperatură de funcționare este între -25 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. Întrerupătorul Schneider Electric Acti9 iID A9Z61425 este conform cu cerințele standardelor EN/IEC 61008-1, EN/IEC 61008-2-1, IEC/EN 62423 și VDE 0664 și este, de asemenea, certificat CCC.
Schneider Electric Acti9 iID - A9Z61425 - întrerupător automat, clasa B-SI, 4P, 25A, 30mA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului sau al componentei: Întrerupător de curent rezidual (RCCB)
Denumirea scurtă a dispozitivului: iID
Aplicația dispozitivului: Sisteme solare, convertoare de frecvență 3P, Ascensoare
Date tehnice
Descrierea polului: 4P
Poziția punctului neutru: Stânga
Curent nominal: 25 A
Tipul rețelei: CA
Sensibilitate la curent de defect: 30 mA
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect: Tip B-SI (Super imunizat)
Certificate de calitate: VDE, NF, IMQ, KEMA
Date suplimentare
Poziția dispozitivului în sistem: Ieșire, Intrare grup
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 400 V c.a. 50 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de scurtcircuit și comutație: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolație: 500 V
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de stare de comutare: Da
Tip de control: Comutator basculant
Indicație locală: Indicație ON/OFF, LED (verde) pentru indicarea prezenței tensiunii, indicator de declanșare
Caracteristici fizice
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Lățime modul 9 mm: 8
Înălțime: 88 mm
Lățime: 72 mm
Adâncime: 79 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Descrierea opțiunilor de blocare: Dispozitiv blocabil cu lacăt
Conexiuni - terminale
Conexiuni: Terminal dublu în față 1...35 mm² rigid, Terminal dublu în față 1...25 mm² flexibil, terminal dublu în față 1...25 mm² cu manșon flexibil, terminal dublu în spate 1...25 mm² rigid, terminal dublu în spate 1...16 mm² flexibil, terminal dublu în spate 1...16 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 N·m sus sau jos
Caracteristici de mediu
Standarde: EN/IEC 61008-1, EN/IEC 61008-2-1, IEC/EN 62423, VDE 0664
Certificări ale produsului: CCC
Grad de protecție IP: IP20 conform IEC 60529, IP40 (carcasă modulară) conform IEC 60529
Grad de protecție IK: IK05
Grad de poluare: 3
Categorie de supratensiune: IV
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 3 kA conform EN/IEC 61008-1
Altitudine de funcționare: 0...2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
