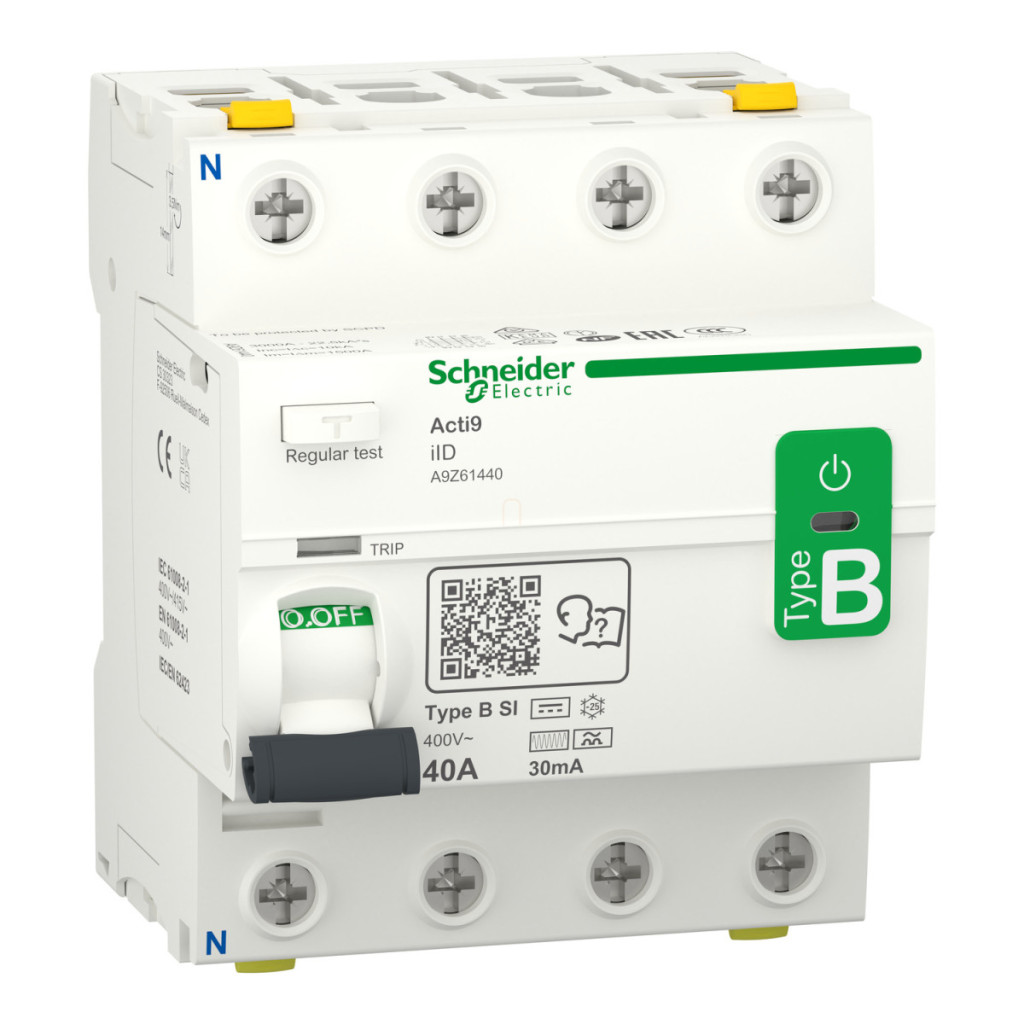

Întrerupătorul de protecție împotriva supracurentului Acti9 iID tip A9Z61440 este soluția de protecție de înaltă calitate a Schneider Electric, concepută în principal pentru aplicații speciale, cum ar fi sistemele fotovoltaice, convertoarele de frecvență 3P și protecția circuitelor lifturilor. Acest dispozitiv cu 4 poli, de tip B-SI, oferă o protecție excepțională cu sensibilitatea sa de 30 mA, oferind în același timp o imunitate excelentă la interferențe datorită tehnologiei sale super-imunizate (SI). Întrerupătorul Schneider Electric Acti9 iID funcționează la un curent nominal de 40 amperi și are o capacitate de întrerupere remarcabilă în categoria sa. Dispozitivul este echipat cu tehnologie de declanșare independentă de tensiune, care asigură o funcționare fiabilă în diverse condiții de rețea. Dispozitivul poate fi utilizat la o tensiune nominală de funcționare de 400 V c.a. și o frecvență de rețea de 50 Hz. Are o capacitate nominală de scurtcircuit și comutare de 1500 A și un curent de scurtcircuit condiționat de 10 kA, oferind o protecție excelentă pentru sistemul electric. Întrerupătorul A9Z61440 este extrem de ușor de instalat datorită montării sale cu clemă pe o șină DIN. Dispozitivul ocupă spații de 8 x 9 mm pe șina DIN și are dimensiuni compacte: 88 mm înălțime, 72 mm lățime și 79 mm adâncime. Carcasa albă îi conferă un aspect modern și se potrivește bine în orice dulap de distribuție electrică. Datorită terminalelor duble, permite o cablare flexibilă, cablurile cu secțiuni transversale diferite (până la 35 mm²) putând fi conectate atât pe partea din față, cât și pe partea din spate. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere al terminalelor este de 3,5 Nm. Întrerupătorul Schneider Electric A9Z61440 funcționează fiabil chiar și în condiții extreme, fiind potrivit pentru utilizarea în medii cu temperaturi cuprinse între -25 °C și +60 °C. Proiectat în conformitate cu standardele IEC/EN 62423, EN 61008-2-1 și IEC 61008-2-1, dispozitivul are protecție IP20 (IP40 când este instalat) și rezistență la impact IK05. Produsul are o durată de viață extrem de lungă: este proiectat pentru 20.000 de cicluri mecanice și 15.000 de cicluri electrice. Dispozitivul are un indicator de poziție al comutatorului, un indicator de stare ON/OFF, un LED verde pentru indicarea tensiunii și un indicator de declanșare, oferind în permanență informații clare despre starea sa. Certificatele de calitate VDE, NF, IMQ și KEMA, precum și certificatele de produs CCC și KC garantează calitatea excepțională a dispozitivului.
Schneider Electric Acti9 iID - A9Z61440 - întrerupător automat, clasa B-SI, 4P, 40A, 30mA date tehnice
Caracteristici de bază
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de circuit cu curent rezidual (RCCB)
Denumirea scurtă a dispozitivului: iID
Domeniu de aplicare: Sisteme fotovoltaice, convertoare de frecvență 3P, Lifturi
Specificații tehnice
Descrierea polului: 4P
Poziția conductorului neutru: Stânga
Curent nominal: 40 A
Tip rețea: CA
Sensibilitate la curent de defect: 30 mA
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect: Tip B-SI (Super Imun)
Etichete de calitate: VDE, NF, IMQ, KEMA
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire, intrare grup
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 400 V c.a. 50 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de comutare și întrerupere: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolare: 500 V
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de poziție comutator: Da
Tip de comandă: Manetă comutator
Indicatori locali: Indicator ON/OFF, LED (verde) pentru indicarea tensiunii, indicator de declanșare
Caracteristici fizice
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Unități cu pas de 9 mm: 8
Înălțime: 88 mm
Lățime: 72 mm
Adâncime: 79 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Conexiuni
Conexiuni - terminale: Conector dublu în față 1-35 mm² rigid, Conector dublu în față 1-25 mm² flexibil, Conector dublu în față 1-25 mm² flexibil cu manșon, Conector dublu în spate 1-25 mm² rigid, Conector dublu în spate 1-16 mm² flexibil, Conector dublu în spate 1-16 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 3,5 N·m sus sau jos
Condiții de mediu
Standarde: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Grad de protecție IP: IP20 conform IEC 60529, IP40 (capac modular) conform IEC 60529
Grad de protecție IK: IK05
Grad de poluare: 3
Categorie de supratensiune: IV
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 μs, 3 kA conform EN/IEC 61008-1
Altitudine de funcționare: 0-2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
