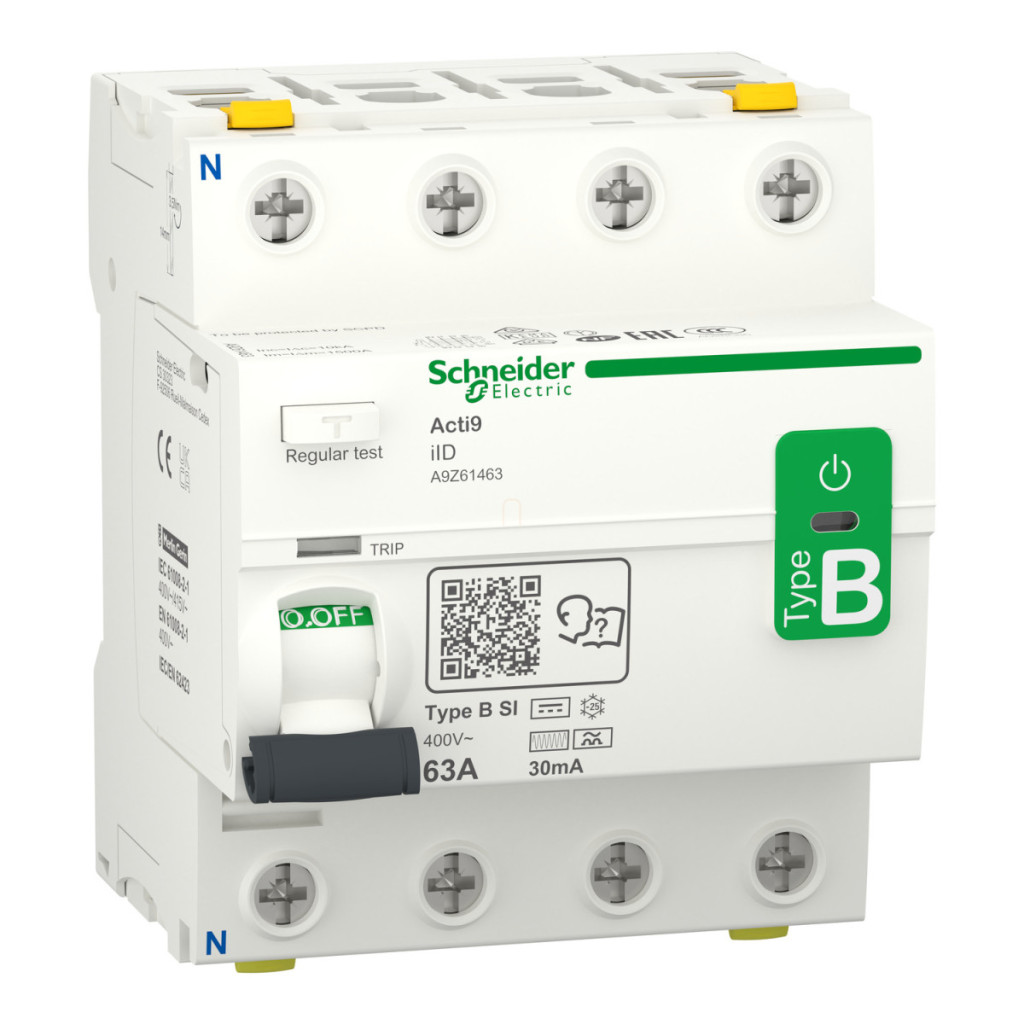

Întrerupătorul de curent rezidual (RCCB) Schneider Electric Acti9 iID seria A9Z61463 oferă o protecție excepțională împotriva curenților reziduali în rețelele electrice. Acest dispozitiv de tip B-SI (super imunizat), cu 4 poli, 63 A, sensibilitate de 30 mA, este deosebit de potrivit pentru aplicații speciale, cum ar fi sistemele fotovoltaice, convertoarele de frecvență trifazate sau chiar protecția circuitelor de lift. Funcția principală a întrerupătorului Acti9 iID este de a asigura siguranța personală și protecția împotriva incendiilor. Designul de tip B-SI este deosebit de rezistent la declanșări nedorite, detectând în mod eficient curenții reziduali din diferite forme de curent. Dispozitivul funcționează pe o rețea de 400 V c.a. la o frecvență de 50 Hz, cu tehnologie de declanșare independentă de tensiune. Capacitatea nominală de scurtcircuit și comutare (Idm, Im) este de 1500 A, în timp ce curentul de scurtcircuit condițional este de 10 kA, ceea ce garantează o funcționare sigură chiar și în condiții extreme. Designul compact și modular facilitează instalarea: dispozitivul poate fi fixat pe o șină DIN și are o lățime de numai 72 mm (8 module, fiecare cu un pas de 9 mm). Are o înălțime de 88 mm și o adâncime de 79 mm. Două opțiuni de conectare (față și spate) și o varietate de opțiuni de conectare a cablurilor (cabluri rigide de 1-35 mm², cabluri flexibile de 1-25 mm²) asigură flexibilitate maximă în timpul instalării. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere recomandat este de 3,5 Nm. Întrerupătorul de tip A9Z61463 are mai mulți indicatori: indicator de stare ON/OFF, LED verde pentru a indica prezența tensiunii și indicator de declanșare. Comutatorul este un comutator basculant și are, de asemenea, un indicator de poziție a contactului. Durata de viață mecanică a dispozitivului este de 20.000 de cicluri, iar durata de viață electrică este de 15.000 de cicluri. Domeniul larg de temperatură de funcționare (-25 °C până la +60 °C) permite utilizarea acestuia într-o varietate de condiții de mediu, iar domeniul de temperatură de depozitare este de la -40 °C la +85 °C. Dispozitivul respectă standarde internaționale stricte (IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1) și are mai multe certificări de calitate (VDE, NF, IMQ, KEMA, CCC, KC). Are protecție IP20, IP40 cu un capac modular conform IEC 60529 și rezistență la impact IK05. Compatibilitatea sa electromagnetică este remarcabilă: rezistența sa la impulsuri de 8/20 µs este de 3 kA conform EN/IEC 61008-1. Tensiunea nominală de izolare este de 500 V, rezistența la tensiune de impuls este de 6 kV, gradul de poluare este 3, iar categoria de supratensiune este IV. Dispozitivul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării.
Schneider Electric Acti9 iID - A9Z61463 date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumire scurtă a produsului: iID
Aplicație: Sisteme fotovoltaice, convertoare de frecvență 3P, Ascensoare
Parametri electrici
Număr de poli: 4P
Poziția conductorului zero: Partea stângă
Curent nominal: 63 A
Tip rețea: CA
Sensibilitate la curent de defect: 30 mA
Întârziere protecție curent de defect: Instantanee
Clasa de protecție la curent de defect: Tip B-SI (Super imunizat)
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 400 V AC 50 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de scurtcircuit și comutare: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolație: 500 V
Tensiune nominală de impuls rezistentă: 6 kV
Caracteristici mecanice
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Lățime modul (pas 9 mm): 8
Dimensiuni (H × L × A): 88 mm × 72 mm × 79 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Opțiune de blocare: Blocabil cu lacăt
Conexiuni
Tip conector: Conector dublu în față și în spate, pentru secțiuni transversale diferite ale cablului
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 3,5 N.m pentru conexiunea superioară sau inferioară
Caracteristici de mediu
Standarde: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Certificări ale produsului: CCC, KC, VDE, NF, IMQ, KEMA
Grad de protecție IP: IP20 conform IEC 60529, IP40 (cu capac modular) conform IEC 60529
Rezistență la impact IK: IK05
Grad de poluare: 3
Categorie de supratensiune: IV
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3 kA conform EN/IEC 61008-1
Altitudine de funcționare: 0...2000 m
Temperatură ambiantă de funcționare: -25...60 °C Temperatura ambiantă de depozitare: -40...85 °C
