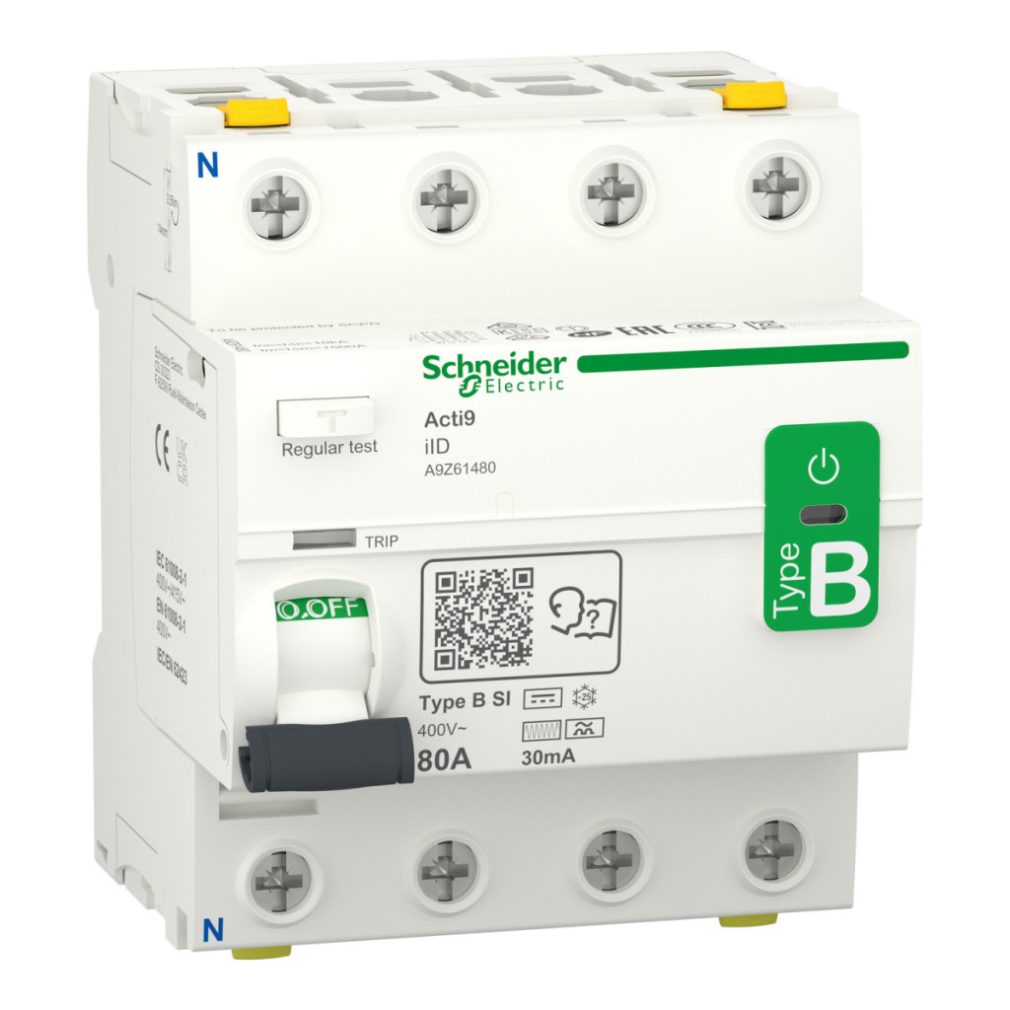

Acti9 iID este un întrerupător diferențial rezidual (RCCB) inovator, care face parte din gama modulară premium a Schneider Electric. Modelul A9Z61480 dispune de tehnologia de detectare B-SI (Super Immunised) special dezvoltată, care oferă o protecție remarcabilă împotriva interferențelor cauzate de echipamentele electrice moderne. Acest dispozitiv de curent rezidual cu 4 poli, de 80 A, are o sensibilitate de 30 mA, oferind protecție imediată împotriva șocurilor electrice. Dispozitivul este potrivit în special pentru aplicații speciale, cum ar fi sistemele fotovoltaice, convertoarele de frecvență trifazate și sistemele de ridicare, unde tehnologiile convenționale de detectare pot provoca adesea declanșări false. În plus față de curenții de scurgere CA standard, protecția de tip B-SI este capabilă să detecteze și să răspundă la tipuri speciale de curenți, asigurând astfel siguranță maximă și fiabilitate operațională. Caracteristicile tehnice ale dispozitivului includ o tensiune nominală de funcționare de 400 V CA 50 Hz, declanșare independentă de tensiune, capacitate de întrerupere și închidere de 1500 A și curent de scurtcircuit condiționat de 10 kA. Dispozitivul are o serie de certificări recunoscute, precum VDE, NF, IMQ și KEMA, care garantează calitatea și fiabilitatea excelente ale produsului. Comutatorul poate fi montat pe o șină DIN cu fixare prin clip, cu o lățime de 72 mm (8 module), o înălțime de 88 mm și o adâncime de 79 mm. Conexiunile sunt proiectate cu terminale duble care se adaptează flexibil la diferite tipuri și dimensiuni de cabluri, atât flexibile, cât și rigide, cu o secțiune transversală de până la 1-35 mm². Lungimea de dezizolare a firului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. Indicatorii locali ai dispozitivului includ un indicator de stare ON/OFF, un LED verde pentru a indica prezența tensiunii și un indicator de defect în caz de declanșare. Dispozitivul poate fi blocat cu un lacăt și are culoarea albă. Întrerupătorul Acti9 iID are o durată de viață mecanică de 20.000 de cicluri și o durată de viață electrică de 10.000 de cicluri. Schneider Electric A9Z61480 are un grad de protecție IP20 sau IP40 într-o carcasă modulară și un grad de rezistență la impact IK05. Are o gamă extrem de largă de temperaturi de funcționare, de la -25 °C la +60 °C, și o gamă de temperaturi de depozitare de la -40 °C la +85 °C, ceea ce permite utilizarea sa într-o mare varietate de medii.
Schneider Electric Acti9 iID - A9Z61480 - întrerupător automat, clasa B-SI, 4P, 80A, 30mA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumirea scurtă a dispozitivului: iID
Domeniu de aplicare: Sisteme fotovoltaice, convertoare de frecvență 3P, sisteme de ridicare
Caracteristici electrice
Poli: 4P
Poziția conductorului neutru: Stânga
Curent nominal [In]: 80 A
Tip rețea: CA
Sensibilitate curent de defect: 30 mA
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect: Tip B-SI (Super imunizat)
Tensiune nominală de funcționare [Ue]: 400 V AC 50 Hz
Frecvența rețelei: 50 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de întrerupere și închidere: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolare [Ui]: 500 V
Tensiune nominală de impuls [Uimp]: 6 kV
Caracteristici mecanice
Metodă de montare: Snap-in
Bază de montare: Șină DIN
Pas de 9 mm: 8
Înălțime: 88 mm
Lățime: 72 mm
Adâncime: 79 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Opțiuni de închidere: Închizibil cu lacăt
Conexiuni
Terminale: Terminal dublu frontal 1...35 mm² rigid, terminal dublu frontal 1...25 mm² flexibil, terminal dublu frontal 1...25 mm² flexibil cu manșon, terminal dublu posterior 1...25 mm² rigid, terminal dublu posterior 1...16 mm² flexibil, terminal dublu posterior 1...16 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm la conexiunea superioară sau inferioară
Cuplu de strângere: 3,5 N·m sus sau jos
Caracteristici de mediu
Standarde: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Certificate: VDE, NF, IMQ, KEMA, CCC, KC
Grad de protecție IP: IP20 conform IEC 60529, IP40 (capac modular) conform IEC 60529
Grad de rezistență la impact IK: IK05
Grad de poluare: 3
Categorie de supratensiune: IV
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3 kA conform EN/IEC 61008-1
Altitudine de funcționare: 0...2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
Indicații locale și manipulare
Indicație poziție contact: Da
Tip control: Manetă comutator
Indicații locale: Indicație ON/OFF, LED (verde) pentru indicarea prezenței tensiunii, indicator de declanșare
