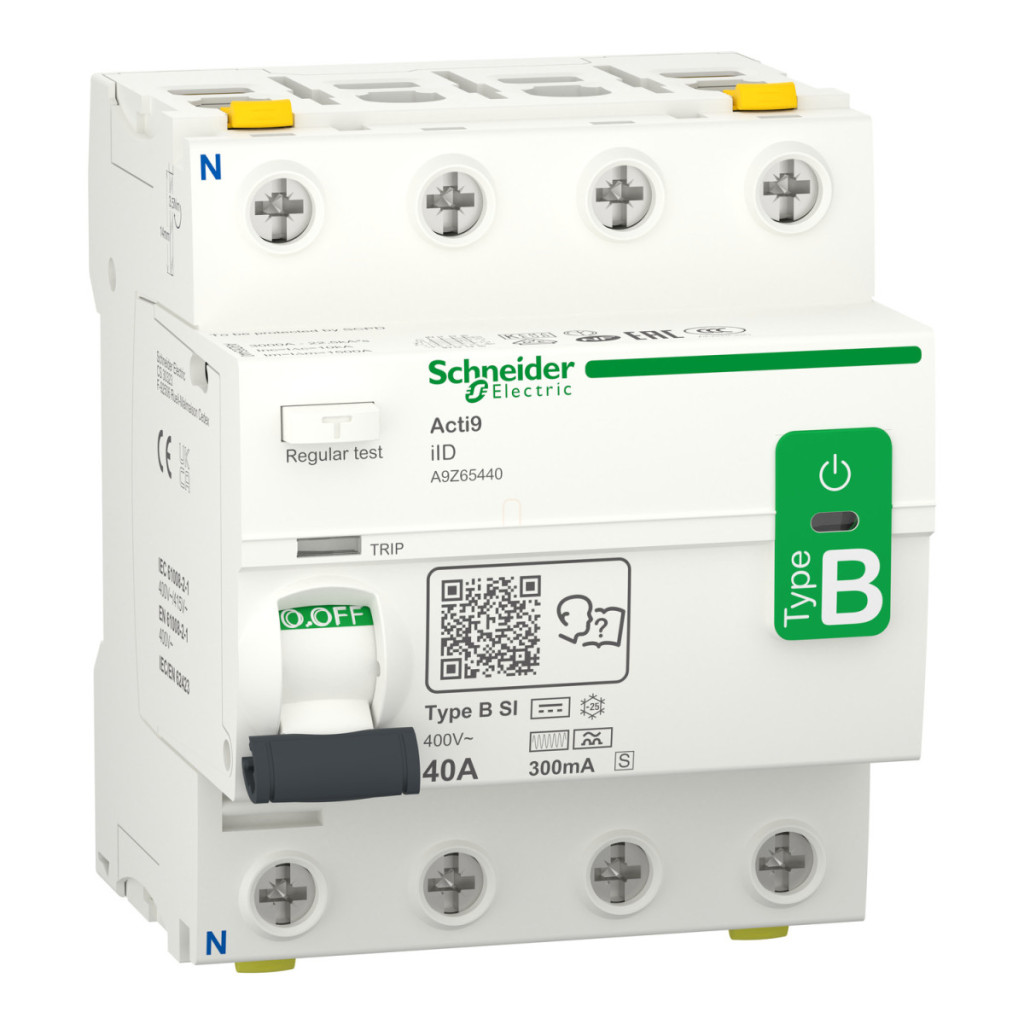

Întrerupătorul diferențial (RCCB) Acti9 iID este un produs remarcabil din gama de produse profesionale Schneider Electric. Modelul A9Z65440, cu 4 poli, 40 A, tip B-SI, sensibilitate 300 mA, comutator selectiv, oferă o protecție deosebit de fiabilă atât pentru persoane, cât și pentru echipamente împotriva riscului de electrocutare și incendiu. Dispozitivul a fost special conceput pentru a îndeplini cerințele sistemelor electrice moderne și pentru a oferi siguranță maximă. Clasa de protecție B-SI (Super Immunised) oferă o imunitate remarcabilă la interferențe, permițând o funcționare stabilă chiar și în sisteme cu convertoare de frecvență, invertoare sau alte sarcini neliniare. Prin urmare, este ideal pentru utilizarea în sisteme fotovoltaice, acționări cu convertoare de frecvență 3P și ascensoare. Dispozitivul oferă protecție selectivă, astfel încât, atunci când este detectat un curent de defect, numai circuitul defect este deconectat datorită întârzierii de protecție, asigurând funcționarea continuă a întregului sistem în absența defectelor. Designul cu 4 poli (cu conductorul neutru în stânga) oferă protecție completă pentru toate cele trei faze și conductorul neutru. Întrerupătorul de tip A9Z65440 are parametri tehnici excelenți. Poate fi utilizat la o tensiune nominală de funcționare de 400 V c.a. și o frecvență de 50 Hz, cu un curent nominal de 40 A. Sensibilitatea sa la defect la pământ este de 300 mA, ceea ce reprezintă un compromis ideal între considerentele de siguranță la incendiu și siguranța personală. Tehnologia sa de declanșare independentă de tensiune asigură o funcționare fiabilă chiar și în cazul fluctuațiilor de tensiune a rețelei. Capacitatea nominală de scurtcircuit și de rupere a dispozitivului de 1500 A și curentul condițional de scurtcircuit de 10 kA asigură o protecție adecvată în cazul unui scurtcircuit. Are o tensiune nominală de izolare de 500 V și o tensiune nominală de impuls de 6 kV, ceea ce îl face potrivit pentru utilizarea în medii industriale. Dispozitivul este echipat cu o serie de funcții practice. Indicatorul de stare de comutare, indicatorul ON/OFF, LED-ul verde care indică prezența tensiunii și indicatorul de declanșare oferă informații clar vizibile despre starea actuală de funcționare. Funcționarea comutatorului basculant este simplă și ergonomică. Datorită designului său montabil pe șină DIN, este ușor de instalat și are o lățime de numai 72 mm (pas de 8x9 mm). Designul cu două terminale oferă opțiuni de conectare flexibile, cu cabluri rigide de 1-35 mm² sau cabluri flexibile de 1-25 mm² care pot fi conectate atât din față, cât și din spate. Cuplul de strângere de 3,5 Nm și lungimea de dezizolare a cablului de 14 mm oferă îndrumări precise pentru o instalare sigură. Întrerupătorul Acti9 iID este conform cu standardele internaționale relevante (IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1) și deține cele mai importante certificări de calitate, precum VDE, NF, IMQ, KEMA și CCC. Are un grad de protecție la atingere IP20, protecție IP40 în design modular și rezistență la impact IK05. Intervalul larg de temperatură de funcționare (-25 până la 60 °C) și intervalul de temperatură de depozitare (-40 până la 85 °C) permit utilizarea sa într-o mare varietate de medii de instalare. Dispozitivul poate fi utilizat la altitudini de 0-2000 metri deasupra nivelului mării, în medii cu un grad de poluare de 3 și o categorie de supratensiune de IV. Are o compatibilitate electromagnetică excelentă și poate rezista la 5 kA pentru impulsuri de 8/20 µs, în conformitate cu EN/IEC 61008-1. Are o durată de viață mecanică de 20.000 de cicluri și o durată de viață electrică de 15.000 de cicluri și poate fi blocat pentru a preveni funcționarea neautorizată.
Schneider Electric Acti9 iID - A9Z65440 - alimentare - întrerupător de circuit, clasa B - SI, 4P, 40A, 300mA - date tehnice S
Informații generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumirea scurtă a produsului: iID
Aplicație: Sisteme fotovoltaice, convertoare de frecvență 3P, ascensoare
Caracteristici tehnice
Poli: 4P
Poziția conductorului neutru: Stânga
Curent nominal: 40 A
Tip rețea: CA
Sensibilitate la defect la împământare: 300 mA
Întârziere protecție defect la împământare: Selectivă
Clasa de protecție la defect la împământare: Tip B-SI (Super imunizată)
Certificate de calitate: VDE, NF, IMQ, KEMA
Informații suplimentare
Poziția dispozitivului în sistem: Ramură de ieșire, ramură de intrare de grup
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 400 V c.a. 50 Hz
Tehnologie de declanșare a curentului: Independentă de tensiune
Capacitate nominală de întrerupere și închidere: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolare: 500 V
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de stare de comutare: Da
Tip de control: Comutator basculant
Indicație locală: Indicație ON/OFF, LED (verde) pentru prezența tensiunii, indicator de declanșare
Caracteristici de montare și mecanice
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Număr de orificii cu pas de 9 mm: 8
Înălțime: 88 mm
Lățime: 72 mm
Adâncime: 79 mm
Greutate netă: 415 g
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Opțiuni de montare: Blocabil cu lacăt
Conexiuni și cablaj
Conectori: Terminal dublu în față 1...35 mm² rigid, Terminal dublu în față 1...25 mm² flexibil, Terminal dublu în față 1...25 mm² flexibile, terminal dublu în spate 1...25 mm² rigid, terminal dublu în spate 1...16 mm² flexibil, terminal dublu în spate 1...16 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 N.m sus sau jos
Condiții de mediu
Standarde: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Certificări produs: CCC
Nivel de protecție IP: IP20 conform IEC 60529, IP40 (capac modular) conform IEC 60529
Nivel de protecție IK: IK05
Grad de poluare: 3
Categorie de supratensiune: IV
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 5 kA conform EN/IEC 61008-1
Altitudine de funcționare deasupra nivelului mării: 0...2000 m
Temperatură ambiantă de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
