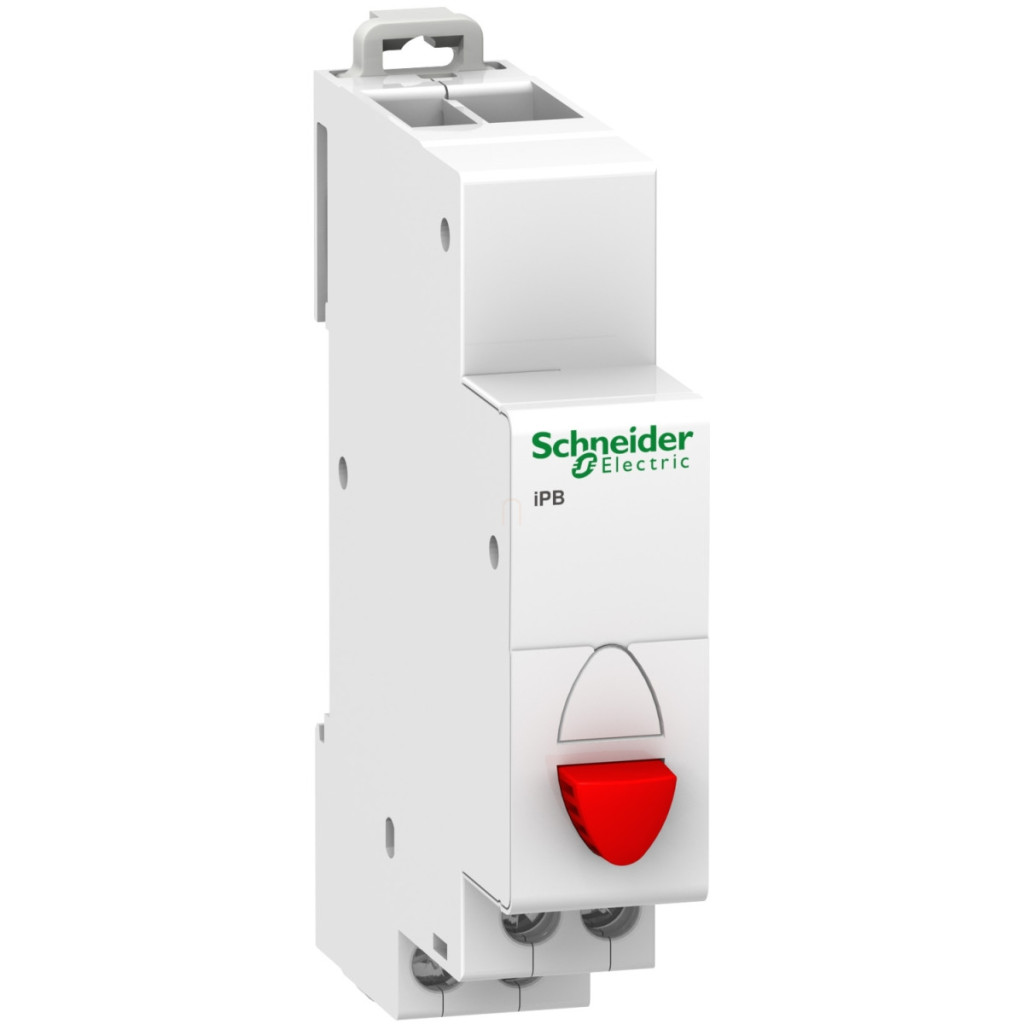

Butonul roșu cu numărul de articol A9E18031 din gama de produse Schneider Electric Acti9 iPB este o componentă esențială a aparatelor de comutație electrice moderne. Acest dispozitiv compact, dar puternic, este alegerea ideală pentru oricine caută o funcționare fiabilă și o durată lungă de viață pentru dulapurile de comutație. Butonul Schneider Electric Acti9 iPB (A9E18031) are un contact 1NC (normal închis), care oferă o soluție excelentă pentru sarcini de control în diverse aplicații industriale și comerciale. Curentul nominal de funcționare de 20 A și tensiunea nominală de funcționare de 250 V c.a. asigură o gamă largă de aplicații. Produsul are un buton roșu montat într-o carcasă albă, care oferă un semnal clar vizibil pentru operator. Dispozitivul a fost proiectat în conformitate cu standardele IEC 60669-1 și IEC 60947-5-1, îndeplinind astfel cerințele de calitate și siguranță acceptate la nivel internațional. Butonul Acti9 iPB poate fi montat pe o șină DIN simetrică de 35 mm și se încadrează în structura modulară a sistemului Schneider Electric Acti9. Este compatibil cu barele colectoare Clario, Librio și ProDis, oferind opțiuni de proiectare flexibile. Dispozitivul are o lățime de numai 18 mm (2 module lățime, pas de 9 mm), o înălțime de 82 mm și o adâncime de 71,5 mm, fiind o soluție compactă pentru dulapurile de comutație datorită dimensiunilor sale reduse. Durabilitatea sa electrică este de 30.000 de cicluri de comutare la 50/60 Hz în categoria AC-22, permițând o funcționare îndelungată și fiabilă. Conectarea se face cu conectori tunel în trepte, care oferă opțiuni flexibile de cablare pentru diferite tipuri și dimensiuni de cabluri. Poate fi utilizat atât pentru cabluri rigide, cât și flexibile, chiar și în combinație cu ferule. Acceptă cabluri mai mici, cu o secțiune transversală de 0,5 mm², precum și cabluri cu o dimensiune de 2,5 mm², ceea ce permite o utilizare versatilă. Lungimea de dezizolare a firului este de 9 mm, iar cuplul de strângere este de 1 N.m. Intervalul larg de temperatură de funcționare (-35...70 °C) și intervalul de temperatură de depozitare (-40...80 °C) permit utilizarea în condiții de mediu extreme, în timp ce umiditatea relativă de 95% la 55 °C și nivelul de tropicalizare 2 garantează o funcționare fiabilă chiar și în medii umede. Butonul A9E18031 Acti9 iPB este alegerea ideală pentru tablouri de distribuție, panouri de control și sisteme industriale unde este necesară o soluție fiabilă de control manual.
Schneider Electric Acti9 iPB - A9E18031 - buton, 1NC, roșu date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iPB
Tipul produsului: Buton
Denumirea scurtă a dispozitivului: iPB
Standarde: IEC 60669-1, IEC 60947-5-1
Parametri tehnici
Tipul și compoziția contactului: 1 NC
Curent nominal de funcționare [Ie]: 20 A
Tensiune nominală de funcționare [Ue]: 250 V AC
Tip de comandă: 1 buton roșu
Metodă de montare: Fixă
Suport de montare: Șină DIN simetrică de 35 mm
Compatibilitate cu bare colectoare și blocuri de distribuție: Top: Clario, Top: Librio, Top: ProDis
Diviziuni de 9 mm: 2
Dimensiuni
Înălțime: 82 mm
Lățime: 18 mm
Adâncime: 71,5 mm
Culoare: Alb
Durată de viață și conexiuni
Durată de viață electrică: AC-22: 30.000 de cicluri AC 50/60 Hz
Conexiuni - terminale:
Terminal tunel în trepte 1 fir(uri) 0,5 mm² rigid
Terminal tunel în trepte 1 fir(uri) 0,5 mm² flexibil
Terminal tunel în trepte 1 fir(uri) 0,5 mm² flexibil cu manșon
Terminal tunel în trepte 2 fire 2,5 mm² rigid
Terminal tunel în trepte 2 fire 2,5 mm² flexibil
Clemă tunel cu trepte 2 fire 2,5 mm² cu manșoane flexibile
Lungime de dezizolare a firului: 9 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Tropicalizare: 2
Umiditate relativă: 95% la 55°C
Temperatura ambiantă în timpul funcționării: -35...70 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
