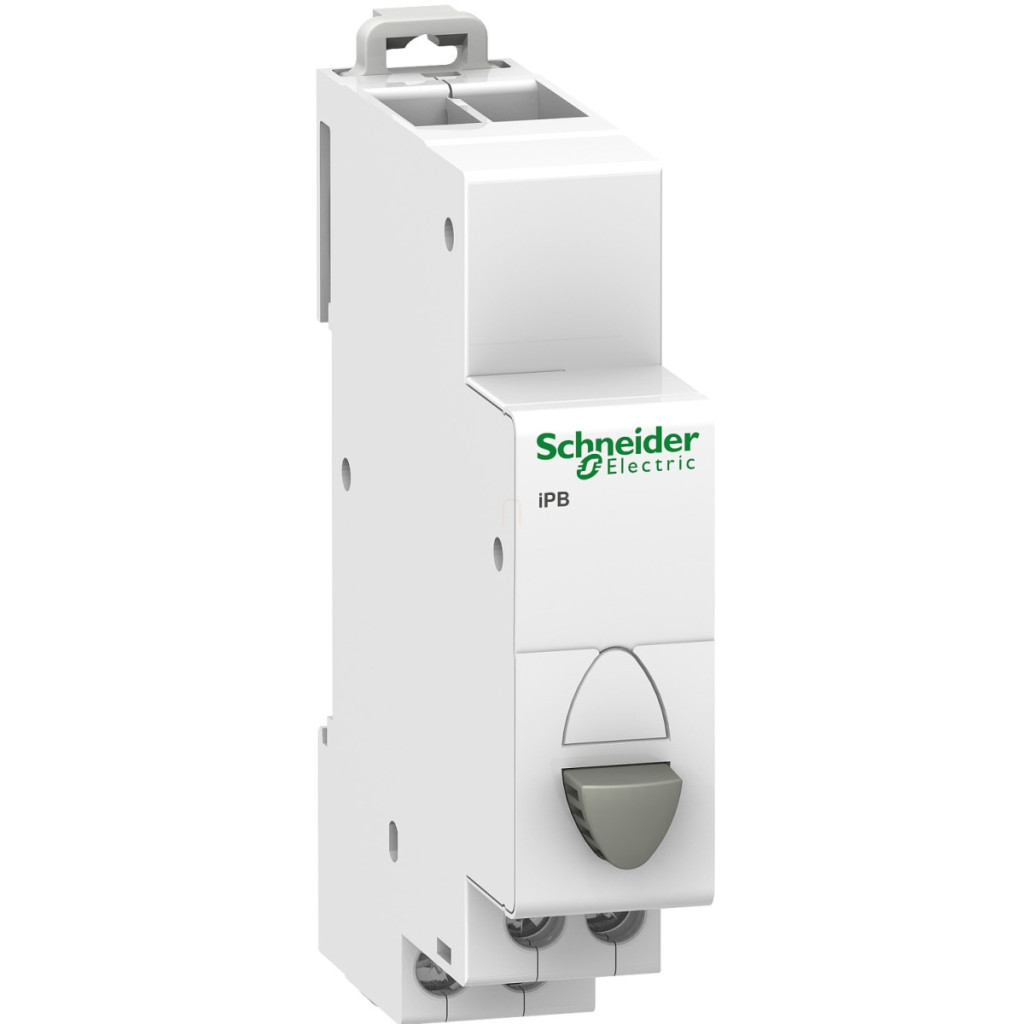

Butonul Acti9 iPB este un dispozitiv de comutare electric versatil și fiabil, care face parte din gama de produse Schneider Electric Acti9. Butonul gri cu numărul de piesă A9E18033 este alegerea ideală pentru o varietate de aplicații industriale și comerciale de control, unde sunt necesare o funcționare fiabilă și o durată lungă de viață. Designul tehnic al butonului Acti9 iPB este extrem de ușor de utilizat. Dispozitivul are 1 contact NO (normal deschis) și 1 contact NC (normal închis), ceea ce oferă opțiuni de control versatile. Curentul nominal de funcționare de 20 A și tensiunea nominală de funcționare de 250 V c.a. permit utilizarea produsului pentru comutarea diverselor sarcini. Butonul este de culoare gri, ceea ce îl face ușor de identificat în dulapul de comutație. Butonul Acti9 iPB este compatibil cu diverse bare colectoare Schneider Electric, precum seriile Clario, Librio și ProDis, ceea ce facilitează integrarea în sistemele existente. Butonul Schneider Electric Acti9 iPB A9E18033 se remarcă prin fiabilitatea și durabilitatea ridicate. În categoria AC-22, acesta oferă 30.000 de cicluri de comutare la curent alternativ de 50/60 Hz, ceea ce garantează o durată lungă de viață. Produsul are o gamă extrem de largă de temperaturi de funcționare, poate fi utilizat între -35 °C și +70 °C și are o gamă de temperaturi de depozitare de la -40 °C la +80 °C. Funcționează fiabil la 55 °C cu o umiditate relativă de 95% și are un grad de tropicalizare de 2, ceea ce îl face potrivit pentru utilizarea în medii umede și umede. Montarea pe șină DIN asigură o instalare ușoară pe o șină standard de 35 mm, iar datorită designului său modular, produsul ocupă doar 2 unități (18 mm lățime) pe panoul de montare, oferind o soluție de economisire a spațiului. Conexiunile produsului sunt conectori tunel în trepte, care permit conectarea cablurilor de diferite dimensiuni: 0,5 mm² pentru 1 cablu și 2,5 mm² pentru 2 cabluri, atât pentru cabluri rigide, cât și flexibile. Lungimea de dezizolare a cablului este de 9 mm, iar cuplul de strângere a șurubului este de 1 N.m. Aceste informații trebuie luate în considerare în timpul instalării pentru a asigura o conexiune electrică corespunzătoare. Butonul Acti9 iPB A9E18033 este conform cu standardele stricte IEC 60669-1 și IEC 60947-5-1, care garantează calitatea și utilizarea în siguranță a produsului. Acest buton este alegerea ideală pentru o varietate de aplicații de control industrial, sisteme de iluminat, demaroare de motor sau alte sarcini de comutare în care este necesară o soluție fiabilă și durabilă.
Schneider Electric Acti 9 iPB - A9E18033 - buton, 1NC 1NO, gri date tehnice
Date generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iPB
Tipul produsului sau al componentei: Buton
Denumirea scurtă a dispozitivului: iPB
Standarde: IEC 60669-1, IEC 60947-5-1
Caracteristici tehnice
Tipul și compoziția contactelor: 1 NO + 1 NC
Curent nominal de funcționare: 20 A
Tensiune nominală de funcționare: 250 V c.a.
Tip de comandă: 1 buton, gri
Metodă de montare: Fixă
Suport de montare: Șină DIN simetrică de 35 mm
Compatibilitate cu bare colectoare și blocuri de distribuție: Top: Clario, Top: Librio, Top: ProDis
Diviziuni de 9 mm: 2
Dimensiuni
Înălțime: 82 mm
Lățime: 18 mm
Adâncime: 71,5 mm
Culoare: Alb
Caracteristici electrice
Durată de viață electrică: AC-22: 30.000 de cicluri AC 50/60 Hz
Conexiuni
Tipuri de conectori: Conector tunel în trepte 1 cablu 0,5 mm² rigid
Conector tunel în trepte 1 cablu 0,5 mm² flexibil
Conector tunel în trepte 1 cablu 0,5 mm² flexibil cu manșon
Conector tunel în trepte 2 cabluri 2,5 mm² rigid
Conector tunel în trepte 2 cabluri 2,5 mm² flexibil
Conector tunel în trepte 2 cabluri 2,5 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 9 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Tropicalizare: 2
Umiditate relativă: 95% la 55°C
Temperatura ambiantă în timpul funcționării: -35...70°C
Temperatura ambiantă în timpul depozitării: -40...80°C
