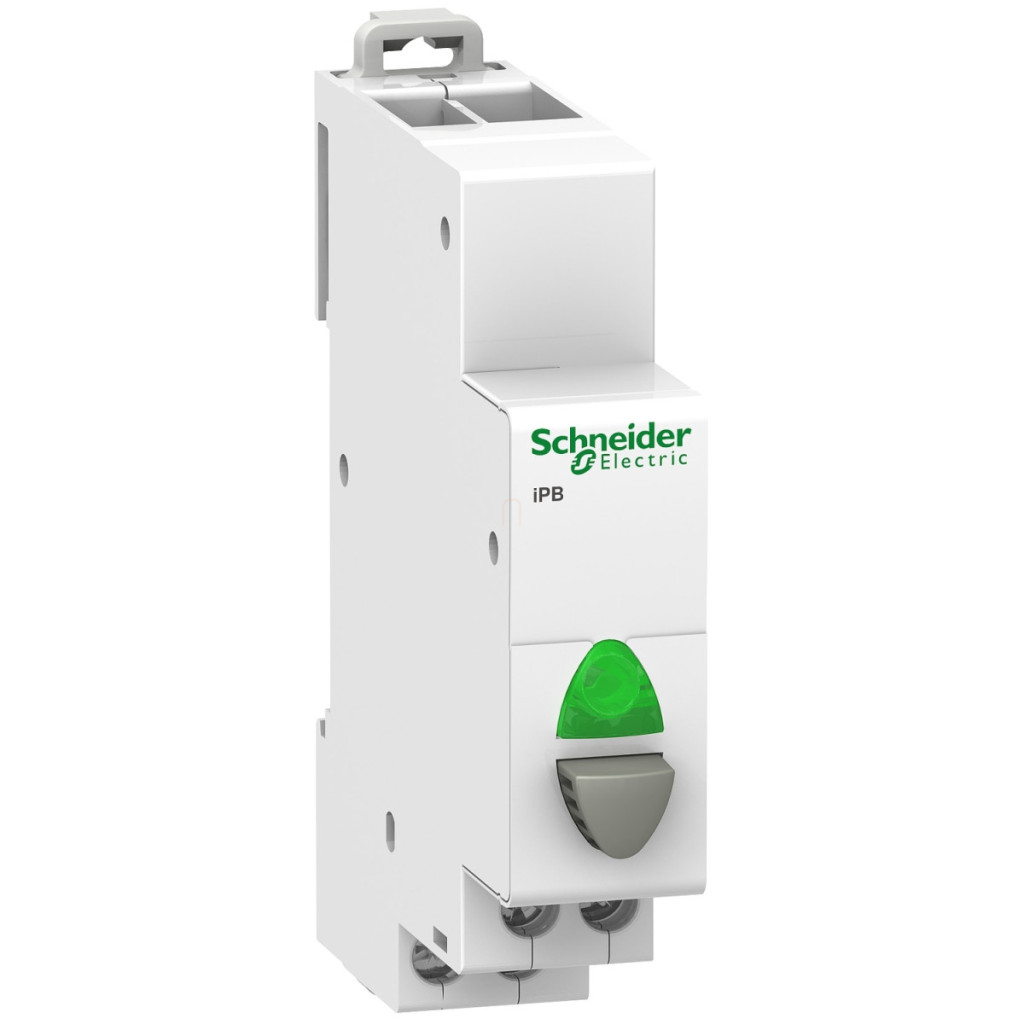

Butonul A9E18036 din familia de produse Schneider Electric Acti9 iPB este un dispozitiv de control electric profesional de înaltă calitate, care poate fi utilizat într-o gamă largă de aplicații industriale și rezidențiale. Acest buton compact, montabil pe șină DIN, este alegerea perfectă pentru orice situație în care este necesar un element de comutare fiabil și durabil în sistemele electrice. Butonul Acti9 iPB A9E18036 are un contact NO (normal deschis) și funcționează la 110-230 V c.a. Butonul gri este echipat cu un indicator LED verde, care oferă un feedback vizual clar asupra funcționării sale. Afișajul LED are o durată de viață excepțional de lungă, de 100.000 de ore, cu o eficiență de iluminare constantă, consumând în același timp extrem de puțin, doar 0,3 W. Produsul a fost proiectat și fabricat în conformitate cu standardele IEC 60669-1 și IEC 60947-5-1, ceea ce garantează o funcționare fiabilă și sigură în toate condițiile. Butonul are parametri tehnici remarcabili: are un curent nominal de funcționare de 20 A și o tensiune nominală de funcționare de 250 V c.a., ceea ce asigură o gamă largă de aplicații. Durata sa de viață electrică în categoria de aplicații AC-22 este de 30.000 de cicluri de comutare la 50/60 Hz. Produsul oferă opțiuni speciale de conectare: are terminale tunel în trepte potrivite pentru fire rigide și flexibile cu o secțiune transversală de 0,5 mm² până la 2,5 mm², precum și cabluri cu manșoane. Lungimea de dezizolare a cablului este de 9 mm, iar cuplul de strângere este de 1 N.m, ceea ce facilitează instalarea și asigură o conexiune electrică stabilă. Butonul Acti9 iPB este compact și optimizat pentru șine DIN: 82 mm înălțime, 18 mm lățime (2 module lățime) și 71,5 mm adâncime. Este disponibil în culoarea albă, care se integrează armonios în dulapurile moderne de distribuție electrică. Pe lângă montarea pe o șină DIN simetrică de 35 mm, este compatibil și cu barele colectoare și blocurile de distribuție Clario, Librio și ProDis. Produsul funcționează în mod fiabil într-o gamă largă de condiții de mediu: la temperaturi de funcționare între -35 °C și +70 °C, la o umiditate relativă de până la 95% la 55 °C și în medii tropicale până la gradul tropical 2. Intervalul său de temperatură de depozitare este între -40 °C și +80 °C, ceea ce permite utilizarea sa în aproape orice condiții climatice.
Schneider Electric Acti9 iPB - A9E18036 - buton, 1NO, gri, LED verde, 110 - 230 V c.a. date tehnice
Detalii produs
Familia de produse: Acti9
Denumirea produsului: Acti9 iPB
Tipul produsului sau al componentei: Buton
Denumirea scurtă a dispozitivului: iPB
Standarde: IEC 60669-1, IEC 60947-5-1
Date tehnice
Tip și compoziție contact: 1 NO
Curent nominal de funcționare [Ie]: 20 A
Tensiune nominală de funcționare [Ue]: 250 V c.a. Tip de comandă: 1 buton apăsat gri Indicator local: Afișaj LED verde, 100.000 ore de eficiență de iluminare constantă (consum de energie 0,3 W) Tensiune circuit indicator: c.a.: 110...230 V 50/60 Hz
Instalare
Metodă de instalare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Compatibilitate cu bare colectoare și blocuri de distribuție: Top: Clario, Top: Librio, Top: ProDis
Diviziuni de 9 mm: 2
Dimensiuni
Înălțime: 82 mm
Lățime: 18 mm
Adâncime: 71,5 mm
Culoare: Alb
Parametri electrici
Durată de viață electrică: AC-22: 30.000 de cicluri AC 50/60 Hz
Conexiuni
Conexiuni - terminale: Terminal tunel în trepte 1 fir(uri) 0,5 mm² rigid, Terminal tunel în trepte 1 fir(uri) 0,5 mm² flexibil, Terminal tunel în trepte 1 fir(uri) 0,5 mm² flexibil cu manșon, Conector tunel în trepte 2 fire 2,5 mm² rigid, Clemă tunel în trepte 2 fire 2,5 mm² flexibile, Clemă tunel în trepte 2 fire 2,5 mm² flexibile cu manșoane
Lungime de dezizolare a firului: 9 mm
Cuplu de strângere: 1 N.m
Parametri de mediu
Clasă de tropicalizare: 2
Umiditate relativă: 95% la 55°C
Temperatura aerului ambiant în timpul funcționării: -35...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...80 °C
