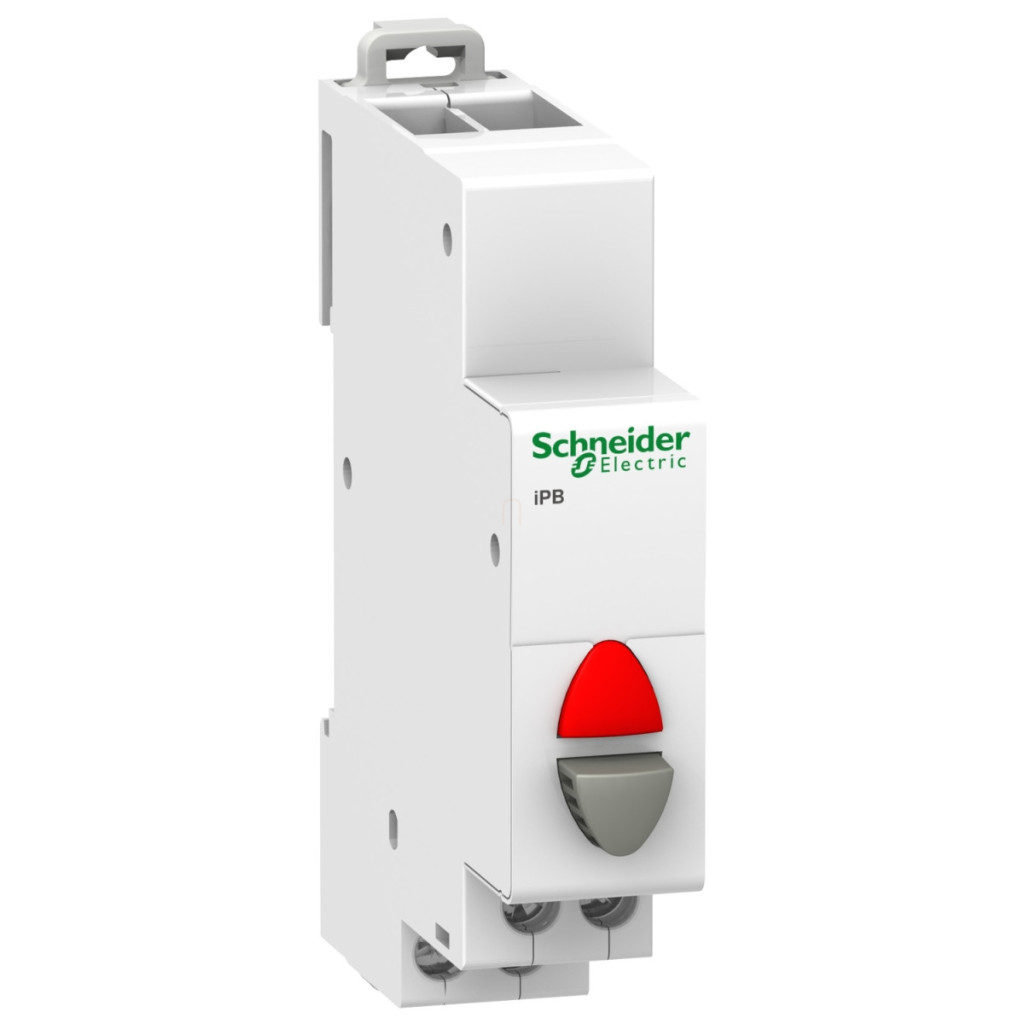

Gama de produse cu buton Schneider Electric Acti9 iPB este un element de comutare de înaltă calitate, care se potrivește perfect echipamentelor moderne de distribuție electrică. Modelul A9E18037 are un buton gri și un indicator LED roșu și funcționează în intervalul de tensiune 110-230 VAC. Acest element de control compact este alegerea ideală pentru aplicații industriale și comerciale în care sunt necesare o funcționare fiabilă și o indicare clară a stării. Butonul Acti9 iPB este echipat cu un contact normal închis (NC) cu un curent nominal de funcționare de 20 A și o tensiune nominală de funcționare de 250 V AC. Indicatorul LED roșu încorporat are o durată de viață remarcabilă de 100.000 de ore de eficiență de iluminare continuă, cu un consum de energie de numai 0,3 W. Aceasta este o soluție extrem de economică pentru indicarea continuă a stării. Elementul de control funcționează cu o tensiune a circuitului indicatorului de 110-230 V c.a., 50/60 Hz, asigurând o compatibilitate largă cu diferite sisteme. Butonul Schneider Electric A9E18037 poate fi montat pe o șină DIN simetrică standard de 35 mm și este compatibil cu barele colectoare și blocurile de distribuție Clario, Librio și ProDis. Produsul are o lățime de numai 18 mm (2 module, pas de 9 mm), o înălțime de 82 mm și o adâncime de 71,5 mm, cu carcasă albă. Are o durabilitate electrică remarcabilă: 30.000 de cicluri de comutare în categoria AC-22 la o frecvență de 50/60 Hz c.a. Conectarea se face prin terminale tunel în trepte, care oferă opțiuni flexibile de conectare pentru diferite tipuri și secțiuni de cabluri: pot fi conectate și cabluri rigide/flexibile/cu capete drepte de 0,5 mm² și cabluri rigide/flexibile/cu capete drepte de 2,5 mm². Lungimea de dezizolare a firului este de 9 mm, iar cuplul de strângere este de 1 Nm. Butonul Schneider Electric A9E18037 funcționează fiabil chiar și în condiții de mediu extreme. Este tropicalizat (clasa 2) și poate rezista la o umiditate relativă de 95% la 55 °C. Domeniul larg de temperatură de funcționare (-35 până la +70 °C) și domeniul de temperatură de depozitare (-40 până la +80 °C) asigură utilizarea sa într-o mare varietate de condiții de instalare. Proiectat în conformitate cu standardele IEC 60947-5-1 și IEC 60669-1, este un produs de calitate care poate fi utilizat la nivel internațional. Butonul Acti9 iPB A9E18037 este recomandat în special pentru sisteme de control industrial, aplicații de automatizare a clădirilor și orice domeniu în care este necesar un buton compact, fiabil, cu feedback clar.
Schneider Electric Acti9 iPB - A9E18037 - buton, 1NC, gri, LED roșu, 110 - 230 V c.a. date tehnice
Informații generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iPB
Tipul produsului sau al componentei: Buton
Denumirea scurtă a dispozitivului: iPB
Standarde: IEC 60947-5-1, IEC 60669-1
Caracteristici tehnice
Tipul și compoziția contactelor: 1 NC
Curent nominal de funcționare: 20 A
Tensiune nominală de funcționare: 250 V c.a.
Tip de comandă: 1 buton apăsat gri
Indicație locală: LED roșu, 100.000 ore de eficiență de iluminare continuă (consum de energie 0,3 W)
Tensiune circuit indicator: CA: 110...230 V 50/60 Hz
Caracteristici mecanice
Metodă de montare: Fixă
Suport de montare: Șină DIN simetrică de 35 mm
Compatibilitate cu bare colectoare și blocuri de distribuție: Partea superioară: Clario, Librio, ProDis
Diviziuni de 9 mm: 2
Înălțime: 82 mm
Lățime: 18 mm
Adâncime: 71,5 mm
Culoare: Alb
Caracteristici electrice
Durată de viață electrică: AC-22: 30.000 de cicluri AC 50/60 Hz
Conexiuni
Conexiuni - terminale: Terminal tunel în trepte 1 cablu(e) 0,5 mm² rigid
Terminal tunel în trepte 1 cablu(e) 0,5 mm² flexibil
Terminal tunel în trepte 1 cablu(e) 0,5 mm² flexibil(e) cu manșon
Terminal tunel în trepte 2 cablu(e) 2,5 mm² rigid(e)
Terminal tunel în trepte 2 cablu(e) 2,5 mm² flexibil(e)
Clemă tunel în trepte 2 cablu(e) 2,5 mm² cu manșoane flexibile
Lungime de dezizolare a cablului: 9 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Proiectare tropicală: 2
Umiditate relativă: 95 % la 55 °C
Temperatura aerului ambiant în timpul funcționării: -35...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...80 °C
