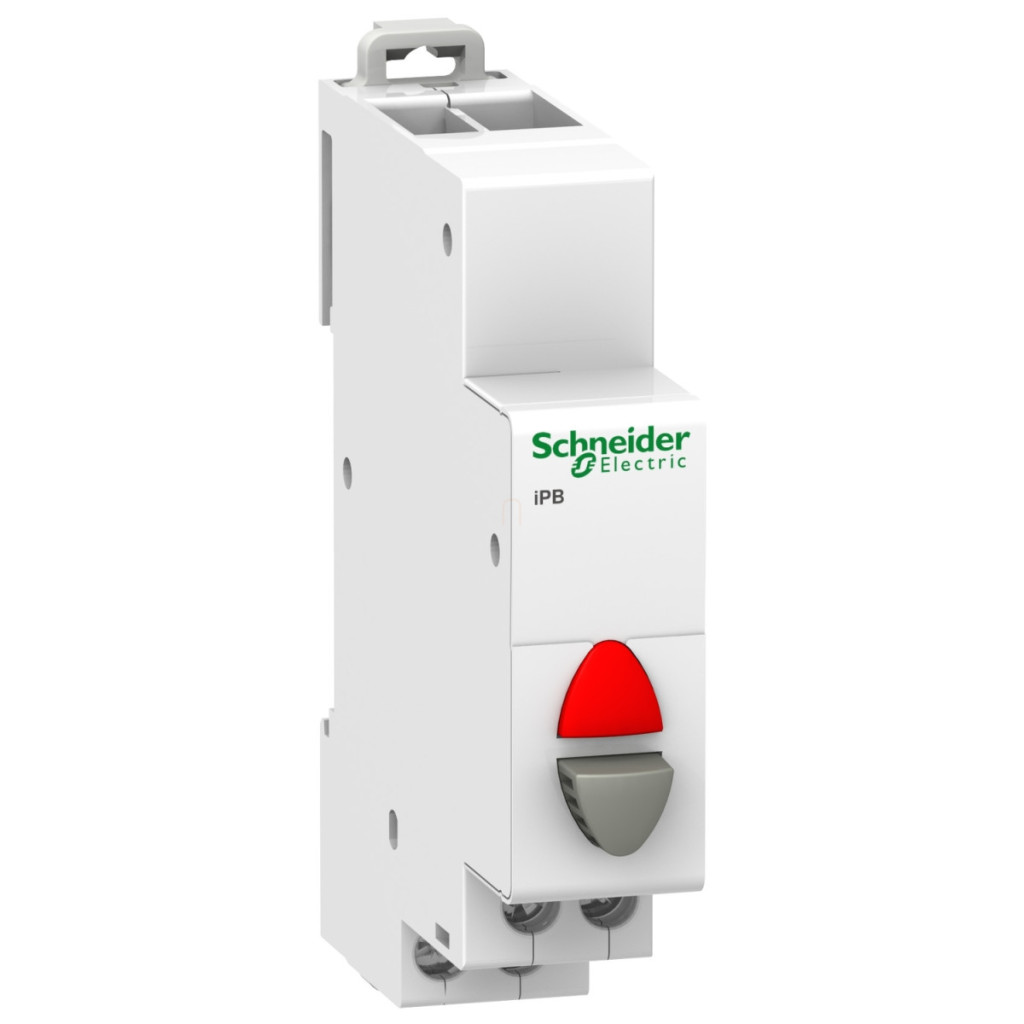

Acti9 iPB A9E18039 este un buton profesional de culoare gri cu indicator LED roșu, parte a gamei populare de produse Acti9 de la Schneider Electric. Acest dispozitiv de control industrial de înaltă calitate este alegerea ideală pentru controlul echipamentelor și sistemelor electrice în care sunt necesare feedback vizual și funcționare fiabilă. Butonul are 1 contact NC (normal închis), care poate comuta până la 20 A la 250 V c.a. Indicatorul LED roșu încorporat funcționează în intervalul 12-48 V c.a./c.c., are o durată de viață extrem de lungă de 100.000 de ore și consumă doar 0,3 W de energie. Produsul poate fi montat pe o șină DIN standard de 35 mm și ocupă doar 2 module DIN (18 mm) în lățime, oferind o soluție de economisire a spațiului pentru dulapuri de comutație și tablouri de distribuție. Este compatibil cu barele colectoare și blocurile de distribuție Clario, Librio și ProDis, sporind și mai mult utilitatea sa. Parametrii tehnici ai butonului Schneider Electric Acti9 iPB A9E18039 sunt impresionanți: carcasa albă are o înălțime de 82 mm, o lățime de 18 mm și o adâncime de 71,5 mm. Durata de viață electrică în categoria AC-22 este de 30.000 de cicluri de comutare. Conectarea se realizează cu borne tunel în trepte, care sunt potrivite atât pentru cabluri rigide, cât și flexibile, cu o secțiune transversală de 0,5 mm² și 2,5 mm², cu sau fără manșoane. Lungimea de dezizolare a cablului este de 9 mm, iar cuplul de strângere al conectorilor este de 1 N.m. Dispozitivul are o rezistență excelentă la mediul înconjurător: clasa de tropicalizare 2, umiditate relativă de 95% la 55°C și o gamă largă de temperaturi de funcționare de la -35 la 70°C. Gama de temperaturi de depozitare este de la -40 la 80°C. Butonul A9E18039 este alegerea ideală pentru sisteme de control, sisteme de semnalizare și aplicații în care feedback-ul vizual și funcționarea fiabilă sunt importante. Este ideal pentru utilizarea în medii industriale, sisteme de automatizare a clădirilor, control manual al circuitelor sau pur și simplu pentru funcții de semnalizare. Fabricat în conformitate cu standardele stricte de calitate ale Schneider Electric, produsul este conform cu standardele IEC 60669-1 și IEC 60947-5-1, astfel încât utilizatorii pot avea încredere în fiabilitatea și durata lungă de viață a acestuia.
Schneider Electric Acti 9 iPB - A9E18039 - buton, 1NC, gri, LED roșu, 12 - 48 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iPB
Tipul produsului: Buton
Denumirea scurtă a produsului: iPB
Standarde: IEC 60669-1, IEC 60947-5-1
Caracteristici tehnice
Tipul și compoziția contactelor: 1 NC
Curent nominal de funcționare: 20 A
Tensiune nominală de funcționare: 250 V c.a.
Tip de comandă: 1 buton apăsat gri
Indicație locală: LED roșu, durată de viață de 100.000 de ore de iluminare constantă (consum de energie 0,3 W)
Tensiune circuit de semnalizare: CA: 12...48 V 50/60 Hz, CC: 12...48 V
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Compatibilitate cu bare colectoare și blocuri de distribuție: Partea superioară: Clario, Partea superioară: Librio, Partea superioară: ProDis
Pas de 9 mm: 2
Caracteristici fizice
Înălțime: 82 mm
Lățime: 18 mm
Adâncime: 71,5 mm
Culoare: Alb
Caracteristici electrice
Durată de viață electrică: AC-22: 30.000 de cicluri AC 50/60 Hz
Conexiuni
Conectori: Conector tunel reductor 1 cablu(e) 0,5 mm² rigid
Conector tunel reductor 1 cablu(e) 0,5 mm² flexibil
Clemă tunel cu trepte 1 cablu(e) 0,5 mm² flexibil(e) cu manșon
Clemă tunel cu trepte 2 cablu(e) 2,5 mm² rigid(e)
Clemă tunel cu trepte 2 cablu(e) 2,5 mm² flexibil(e)
Clemă tunel în trepte 2 cablu(e) 2,5 mm² cu manșon flexibil
Lungime de dezizolare a cablului: 9 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Proiectare tropicală: 2
Umiditate relativă: 95 % la 55 °C
Temperatura ambiantă în timpul funcționării: -35...70 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
