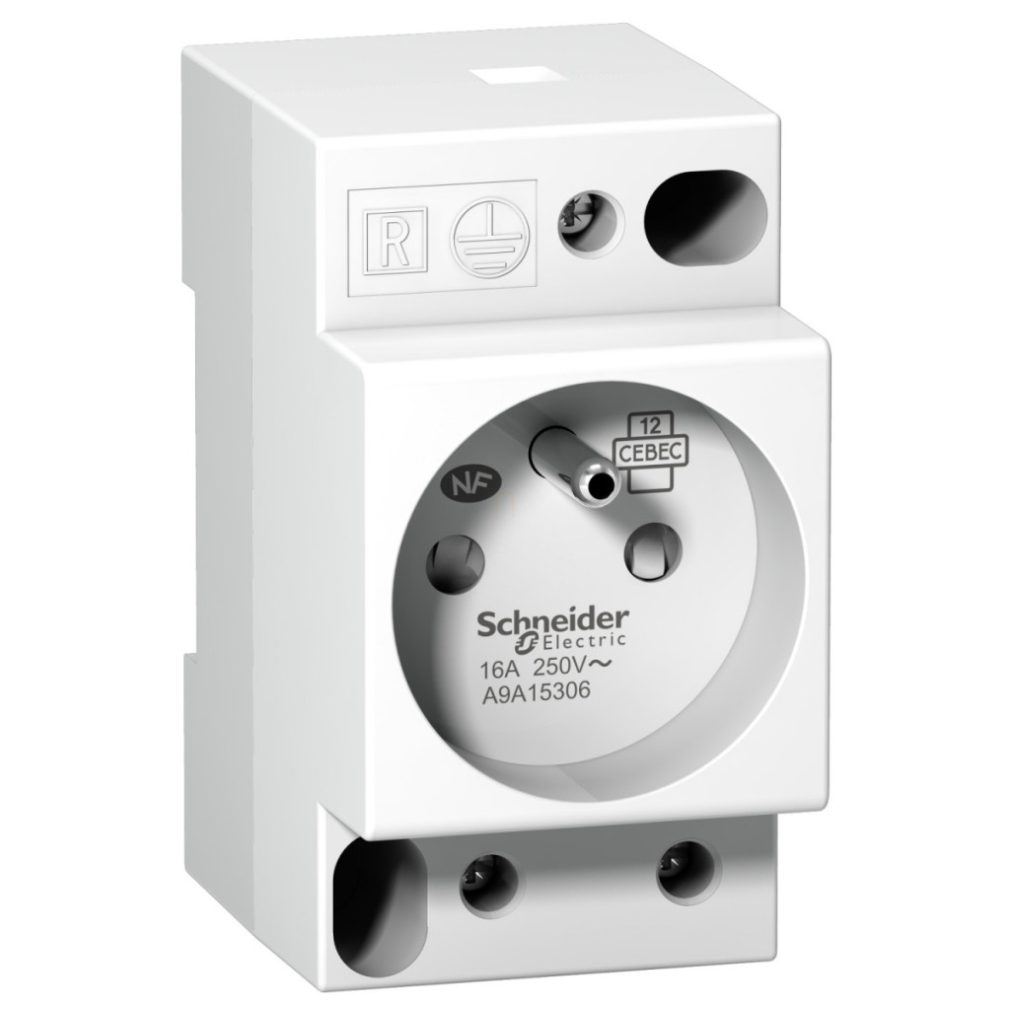

Priza modulară Schneider Electric Acti9 iPC (A9A15306) este o priză electrică de calitate superioară, montabilă pe șină DIN, ideală pentru integrarea în sisteme electrice industriale și profesionale. Această priză modulară, proiectată în conformitate cu standardele franceze (2P+E, doi poli + împământare), este alegerea perfectă pentru instalarea în dulapuri de comutație și tablouri de distribuție, unde oferă acces direct la rețeaua de alimentare de 230 V. Priza modulară Acti9 iPC are un curent nominal de 16 A și o tensiune de funcționare de 250 V c.a., care îndeplinește cerințele celor mai comune aplicații domestice și industriale. Produsul este fabricat în conformitate cu standarde stricte, inclusiv IEC 60884-1, NF C 15-100 și NF C 61-314, asigurând o funcționare fiabilă și sigură. Priza modulară albă și compactă ocupă doar 5x9 mm de spațiu pe șina DIN, oferind o soluție de economisire a spațiului pentru dulapurile electrice. Parametrii tehnici ai Schneider Electric A9A15306 sunt remarcabili. Dispozitivul, care are o înălțime de 84 mm, o lățime de 45 mm și o adâncime de 60 mm, are un grad de protecție IP20, dar atunci când este instalat într-o carcasă modulară, oferă protecție IP40 în conformitate cu IEC 60529. Clasa IK03 oferă o protecție mecanică adecvată, în timp ce designul tropicalizat (nivel 2) îl face potrivit pentru utilizarea în medii umede. Umiditatea relativă poate ajunge până la 95% la 55°C, în timp ce intervalul de temperatură de funcționare este extrem de larg: între -25°C și +70°C. Intervalul de temperatură de depozitare este între -40 °C și +80 °C. Conexiunea se realizează cu terminale de tip tunel, care sunt adecvate pentru 1 bucată de cablu flexibil de 6 mm² sau 1 bucată de cablu rigid de 10 mm². Lungimea de dezizolare a cablului este de 13 mm, iar cuplul de strângere recomandat este de 1,2 Nm. Acest conector modular este recomandat în principal pentru profesioniștii care doresc să creeze puncte de conectare temporare sau permanente în medii industriale și dulapuri de distribuție pentru întreținere, diagnosticare sau alte scopuri. Produsul are un design fix și poate fi montat pe o șină DIN simetrică, permițând instalarea stabilă și sigură în sistemul electric.
Schneider Electric Acti9 iPC - A9A15306 - Fișă modulară 16A UE 250V 2P+T date tehnice
Caracteristici principale ale produsului
Familia de produse: Acti9
Denumirea produsului: Acti9 iPC
Tipul produsului: Priză modulară
Denumirea scurtă a dispozitivului: iPC
Poli: 2P + E (cu împământare)
Standard conector: Francez
Parametri tehnici
Curent nominal: 16 A
Tensiune nominală de funcționare: 250 V CA 50/60 Hz
Metodă de montare: Fixă
Suprafață de montare: Șină DIN simetrică
Dimensiuni în trepte de 9 mm: 5
Înălțime: 84 mm
Lățime: 45 mm
Adâncime: 60 mm
Culoare: Alb
Conexiune
Tip conector: Terminal tip tunel - 1 fir 6 mm² flexibil
Terminal tip tunel - 1 fir 10 mm² rigid
Lungime de dezizolare a firului: 13 mm
Cuplu de strângere: 1,2 N.m
Condiții de mediu
Standarde: IEC 60884-1, NF C 15-100, NF C 61-314
Grad de protecție IP: IP20 (conform IEC 60529)
IP40 (în carcasă modulară, conform IEC 60529)
Rezistență la impact IK: IK03
Tropicalizare: Nivel 2 (conform IEC 60068-1)
Umiditate relativă:95% la 55°C Interval de temperatură de funcționare: -25 până la 70°C Interval de temperatură de depozitare: -40 până la 80°C
