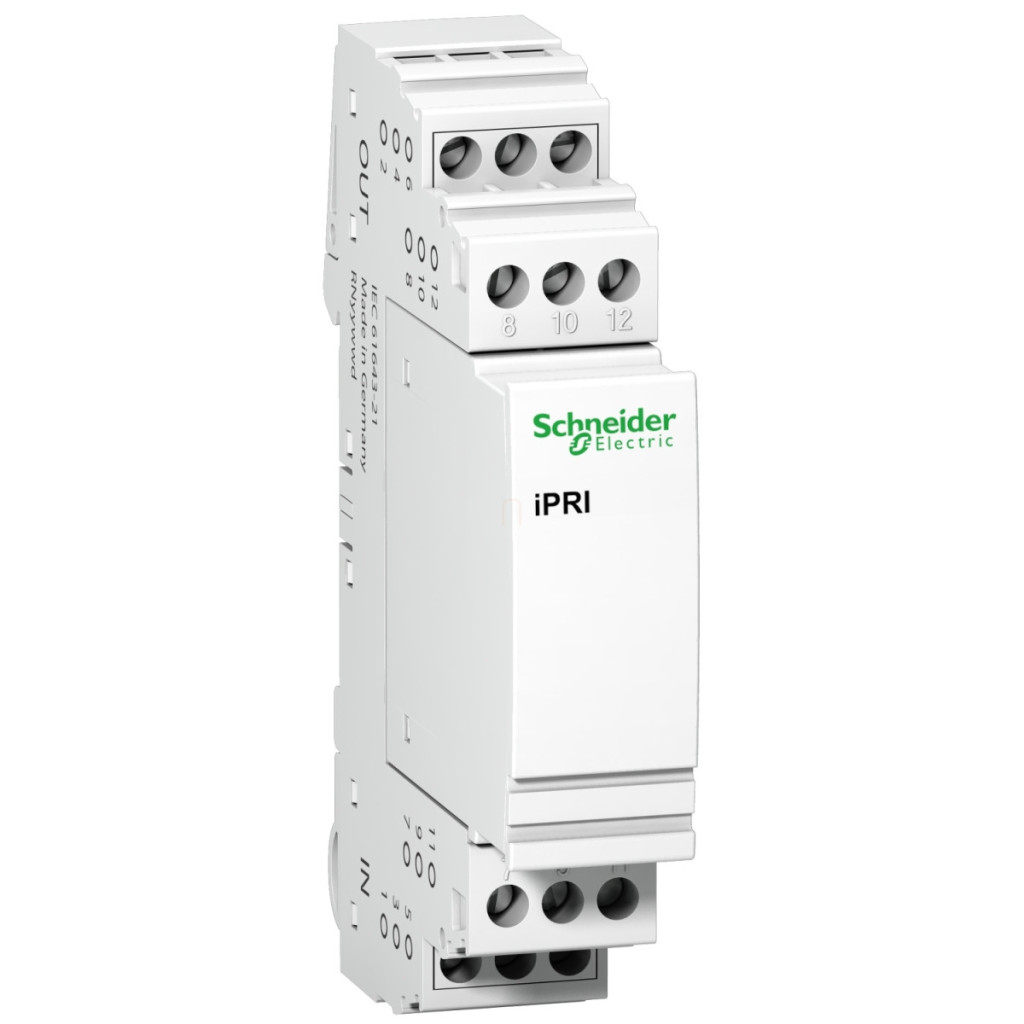

Dispozitivul de protecție împotriva supratensiunii Schneider Electric Acti9 iPRI este un dispozitiv profesional de protecție a semnalului, conceput special pentru a proteja rețelele de transmisie de date și de comunicații industriale. Dispozitivul cu 4 poli A9L16339 protejează eficient sistemele care funcționează la 48 V c.c. împotriva daunelor cauzate de fulgere și supratensiuni de comutație. Dispozitivul de protecție împotriva supratensiunii Acti9 iPRI utilizează tehnologia GDT (tub de descărcare în gaz), care oferă un răspuns de protecție extrem de rapid. Dispozitivul are un timp de răspuns mai mic de 1 nanosecundă, astfel încât reacționează aproape instantaneu la supratensiunile din rețea. Cu un curent nominal de descărcare de 20 kA, dispozitivul poate suporta curenți de impuls de până la 70 A, oferind o protecție excepțională chiar și în condiții extreme. Protecția funcționează atât în mod comun (L/PE), cât și în mod diferențial (L/N), cu un nivel maxim de protecție de mai puțin de 70 V în ambele cazuri pentru supratensiuni de tip 2. Dispozitivul de protecție împotriva supratensiunii Schneider Electric Acti9 iPRI A9L16339 are un design compact, măsurând doar 18 mm lățime, 90 mm înălțime și 66 mm adâncime. Dispozitivul montabil pe șină DIN ocupă 2 module în lățime (calculate în unități de 9 mm), necesitând astfel un spațiu minim în dulapul de distribuție. Cântărește 65 g, iar carcasa sa este fabricată din plastic PA6 de culoare albă. Dispozitivul are un curent nominal de 0,3 A (măsurat la 45 °C) și funcționează la o tensiune nominală de funcționare de 48 V c.c. Tensiunea maximă de funcționare continuă este de 53 V c.c. (L/PE) în mod comun și 53 V c.c. (L/N) în mod diferențial. Dispozitivul de protecție împotriva supratensiunii are terminale cu șuruburi potrivite pentru cabluri rigide de 0,2-4 mm² și cabluri flexibile de 0,2-2,5 mm². Lungimea de dezizolare a cablului este de 8 mm, iar cuplul de strângere al terminalelor este de 0,8 Nm. Dispozitivul este ușor de instalat: poate fi fixat pe o șină DIN simetrică de 35 mm și este fixat în poziție. Are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat de la -25 °C la +60 °C, iar gama de temperaturi de depozitare este de la -40 °C la +85 °C. Nivelul său de protecție este IP40 cu un capac modular, IP20 pe partea conectorului, iar rezistența sa la impact este IK05 conform standardului IEC 62262. Dispozitivul poate funcționa în mod fiabil la o umiditate relativă de 5-90% și la altitudini de până la 2000 m deasupra nivelului mării. Dispozitivul de protecție împotriva supratensiunii Schneider Electric Acti9 iPRI A9L16339 este conform cu standardele IEC 61643-21 și EN 61643-21, fiind o soluție sigură și standardizată pentru protejarea sistemelor electronice la nivel de semnal. Este recomandat pentru aplicații în care funcționarea continuă și neîntreruptă a sistemelor de transmisie de date și comunicații este esențială, cum ar fi automatizarea industrială, sistemele de gestionare a clădirilor, echipamentele de telecomunicații sau sistemele de securitate. Dispozitivul are, de asemenea, un indicator local care semnalizează electric starea de protecție, dar nu oferă semnalizare la distanță.
Schneider Electric Acti 9 iPRC, iPRI, iPRE - A9L16339 - descărcător de supratensiune, pentru rețele de transmisie de date, 48 V c.c. date tehnice
Date generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iPRI
Denumire scurtă a dispozitivului: iPRI
Tipul produsului sau al componentei: Descărcător de supratensiune
Număr de linii protejate: 4
Tipul descărcătorului de supratensiune: Protecție semnal
Caracteristici suplimentare
Semnalizare la distanță: Niciuna
Tehnologie de protecție la supratensiune: GDT (tub de descărcare în gaz)
Curent nominal: 0,3 A la 45 °C
Tensiune nominală de funcționare: 48 V CC
Curent nominal de descărcare: Mod comun: 20 kA (L/PE)
Curent impuls: 70 A
Tensiune maximă de funcționare continuă: Mod comun: 37 V c.a. L/PE, 53 V c.c. L/PE, Mod diferențial: 37 V c.a. L/N, 53 V c.c. L/N
Nivel maxim de protecție la tensiune: Mod comun <70 V tip 2 L/PE, mod diferențial <70 V tip 2 L/N
Limite de tensiune de ieșire: Mod comun: < 70 V la 1 kV/μs Curent total de descărcare: 20 kA Indicator local: electric Metodă de montare: Fixă Suport de montare: Șină DIN simetrică de 35 mm
Diviziuni de 9 mm: 2 Înălțime: 90 mm Lățime: 18 mm Adâncime: 66 mm Material: PA6 Timp de răspuns: < 1 ns Conectori, terminale Terminal cu șurub: 0,2...4 mm² rigid
Terminal cu șurub: 0,2...2,5 mm² flexibil
Terminal cu șurub: 0,2...2,5 mm² flexibil cu manșoane
Lungime de dezizolare a cablului: 8 mm
Cuplu de strângere: 0,8 N·m
Caracteristici de mediu
Standarde: IEC 61643-21, EN 61643-21
Grad de protecție IP: IP40 (capac modular) conform IEC 60529, IP20 conform IEC 60529
Grad de rezistență la impact IK: IK05 conform IEC 62262
Umiditate relativă: 5...90 % Altitudine de funcționare: 2000 m Temperatură ambiantă în timpul funcționării: -25...60 °C Temperatură ambiantă în timpul depozitării: -40...85 °C
