Dispozitivul modular de protecție împotriva supratensiunilor Acti9 iPRD8 face parte din gama de produse premium Schneider Electric, oferind o protecție excelentă pentru rețelele de distribuție electrică. Modelul A9L08100, 1P, 350V este soluția perfectă pentru protejarea echipamentelor și aparatelor electrice valoroase împotriva daunelor cauzate de supratensiunile din rețeaua electrică. Acesta utilizează tehnologia MOV (varistor cu oxid metalic) de protecție împotriva supratensiunilor de tip 2 + 3, care oferă o protecție extrem de eficientă. Dispozitivul unipolar poate fi utilizat în rețele de 230 V c.a. (±10%) la o frecvență de 50/60 Hz și este compatibil cu sistemele de împământare TN-C și IT 230. Curentul nominal de descărcare în mod comun este de 2,5 kA (L/PE și N/PE), iar curentul maxim de descărcare este de 8 kA (L/PE). Tensiunea maximă de funcționare continuă (Uc) este de 350 V L/PE și N/PE, iar nivelul de protecție la tensiune (Up) este mai mic de 1 kV. Tensiunea în circuit deschis (Uoc) este de 10 kV. În cazul unei supratensiuni temporare, dispozitivul poate rezista la o tensiune de 337 V L/N timp de 5 secunde sau la o tensiune de 1200 V N/PE timp de 200 ms în modul de defectare în condiții de siguranță. Dispozitivul de protecție împotriva supratensiunii este extrem de ușor de instalat, deoarece poate fi fixat pe o șină DIN. Are dimensiuni compacte: 85 mm înălțime, 18 mm lățime și 69 mm adâncime și cântărește doar 0,11 kg. Culoarea sa albă (RAL 9003) se integrează armonios în dulapurile de comutație moderne. Dispozitivul este conectat folosind blocuri terminale de tip tunel, care sunt potrivite pentru cabluri cu o secțiune transversală de 2,5-35 mm² atât în partea superioară, cât și în cea inferioară. Cuplul de strângere pentru conexiuni este de 2,5 Nm. Diverse întrerupătoare automate pot fi combinate cu descărcătorul de supratensiune iPRD8 pentru a oferi o protecție adecvată: iC60L 10A curba C (Icu 25 kA), IC60N 10A curba C (Icu 10 kA), iC60H 10A curba C (Icu 15 kA) sau siguranțe fuzibile gG 25A (Icu 15 kA) și gG 80A (Icu 50 kA). Datorită designului său robust, produsul poate fi utilizat într-un interval larg de temperaturi (-25 °C până la +60 °C) și are un grad de rezistență la impact IK03 conform IEC 62262. Dispozitivul funcționează în mod fiabil la niveluri de umiditate relativă de 5-95% și la altitudini de până la 2000 de metri deasupra nivelului mării. Dispozitivul modular de protecție împotriva supratensiunii Schneider Electric A9L08100 este conform cu toate standardele relevante (EN 61643-11:2012, IEC 61643-11:2011) și are certificări de calitate CE, NF și KEMA-KEUR.

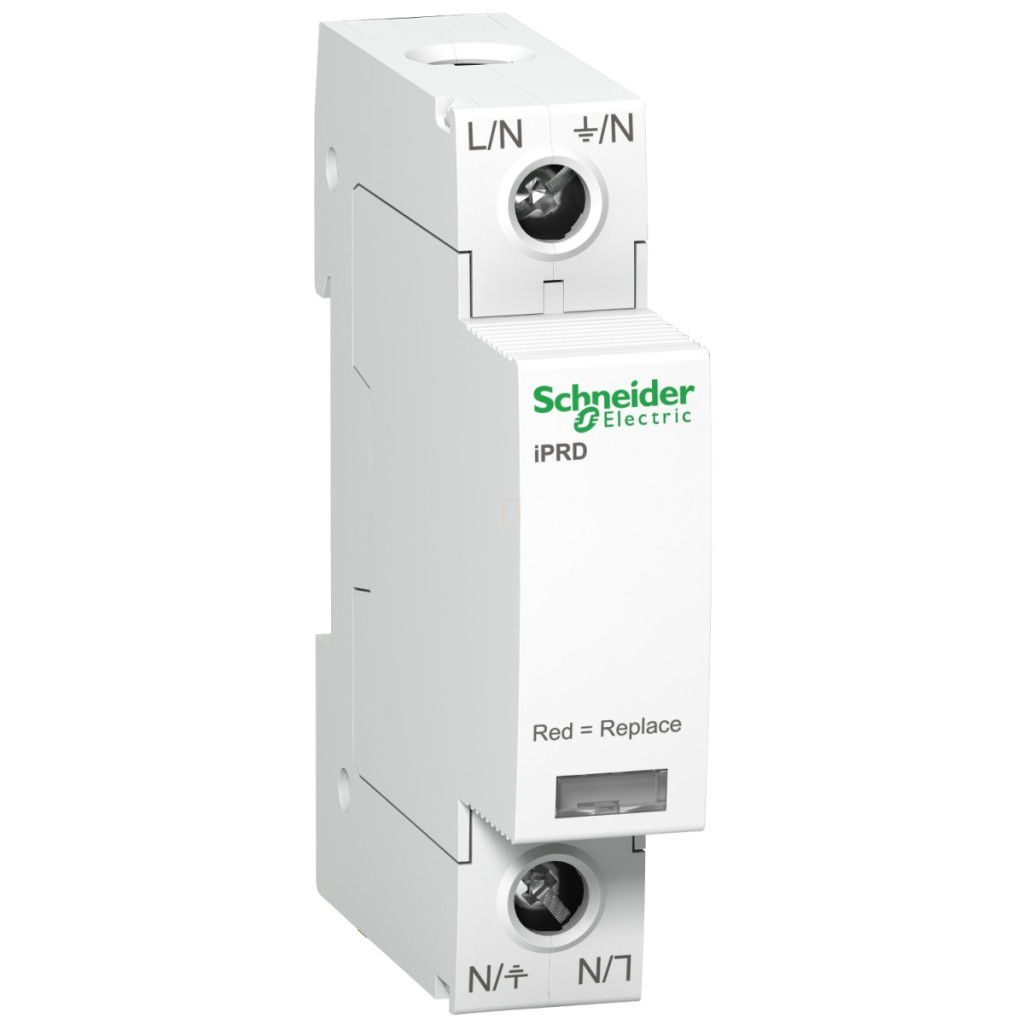

Schneider Electric Acti 9 iPRD - A9L08100 - descărcător de supratensiune, 8 kA, 1P, 350 V date tehnice
Caracteristici principale
Familia de produse: IPRD 8kA, 1P, 350V date tehnice
Caracteristici principale
Familia de produse: IPRD
Seria de produse: Acti9
Denumirea produsului: Acti9 iPRD
Tipul produsului: Descărcător de supratensiune cu inserție înlocuibilă
Denumire scurtă a produsului: iPRD8
Aplicație: Distribuție
Standarde: EN 61643-11:2012, IEC 61643-11:2011
Certificări produs: CE
Mărci de calitate: NF, KEMA-KEUR
Număr de poli: 1P
Semnalizare la distanță: Niciuna
Tip de descărcător de supratensiune: Rețea de distribuție electrică
Sistem de împământare: TN-C, IT 230
Date suplimentare
Clasa descărcătorului de supratensiune: Tip 2 + 3
Tehnologia descărcătorului de supratensiune: MOV
Tensiune nominală de funcționare [Ue]: 230 V c.a. (+/- 10 %) la 50/60 Hz
Curent nominal de descărcare: Mod comun: 2,5 kA (L/PE), Mod comun: 2,5 kA (N/PE)
Curent maxim de descărcare: Mod comun: 8 kA L/PE
Tensiune în circuit deschis [Uoc]: 10 kV tip 3 mod comun L/PE
Tensiune maximă de funcționare continuă [Uc]: Mod comun: 350 V L/PE, Mod comun: 350 V N/PE
Nivel maxim de protecție la tensiune [Up]: Mod comun <1 kV tip 2 L/PE, Mod comun <1 kV tip 3 L/PE
Supra tensiune tranzitorie [Ut]: 337 V L/N 5 s rezistență, 1200 V N/PE 200 ms mod de defectare sigur
Tipul dispozitivului de izolare: Întrerupător asociat iC60L 10 A curba C - Icu 25 kA, Întrerupător asociat IC60N 10 A curba C - Icu 10 kA, Întrerupător asociat iC60H 10 A curba C - Icu 15 kA, Siguranță asociată gG 25 A - Icu 15 kA, Siguranță asociată gG 80 A - Icu 50 kA
Metodă de montare: Clip-on (șină DIN)
Diviziuni de 9 mm: 2
Înălțime: 85 mm
Lățime: 18 mm
Adâncime: 69 mm
Culoare: Alb (RAL 9003)
Curent rezidual de împământare [Ipe]: 0,003 mA, 0,6 mA
Conexiune - terminale: Terminal tip tunel (inferior) 2,5…35 mm², Terminal tip tunel (superior) 2,5…35 mm²
Cuplu de strângere: 2,5 N·m
Cod de compatibilitate: IPRD8
Mediu
Grad de protecție IK: IK03 conform IEC 62262
Umiditate relativă: 5…95 %
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -25…60 °C
Temperatura ambiantă în timpul depozitării: -40…85 °C
