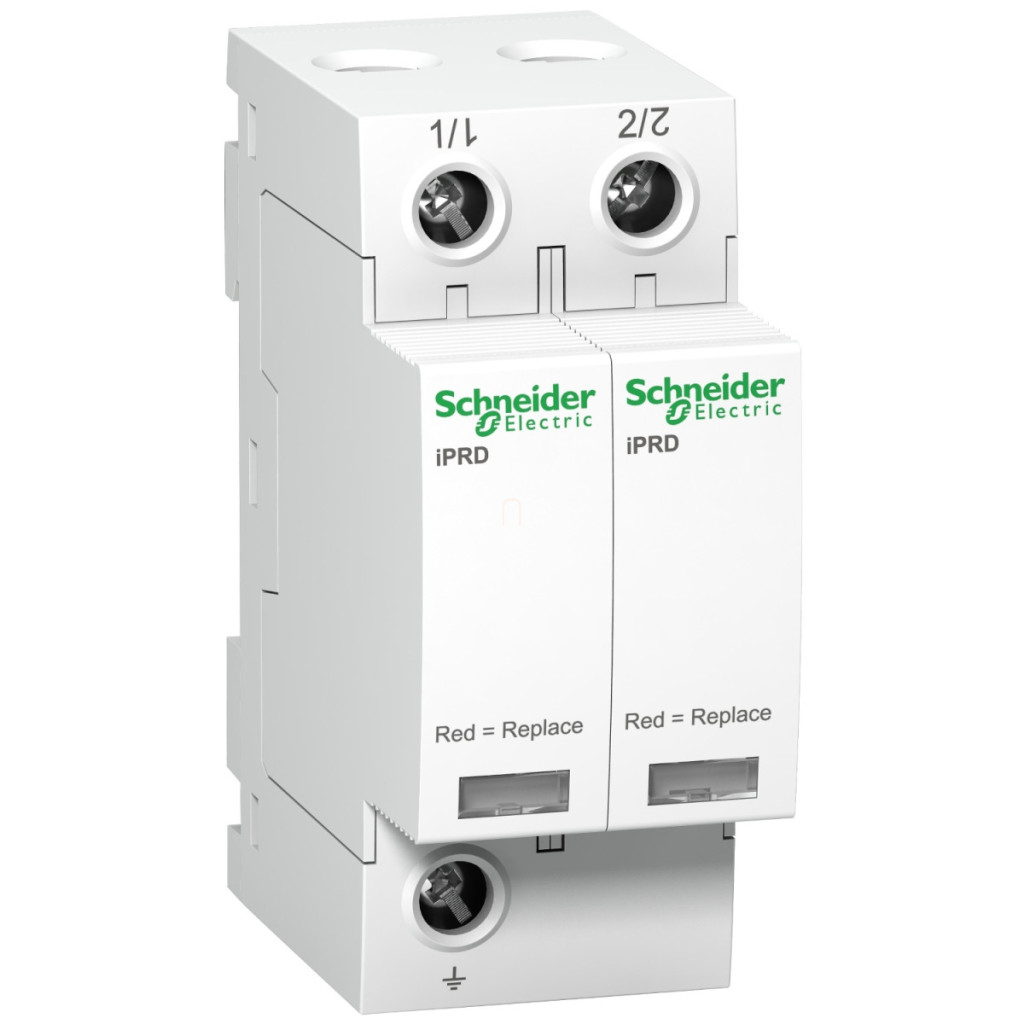

Dispozitivele de protecție împotriva supratensiunilor Schneider Electric Acti9 iPRD8 oferă o protecție excelentă împotriva trăsnetelor pentru rețeaua dvs. electrică. Modelul A9L08200, cu un design 2P și o tensiune nominală de 350 V, este alegerea ideală atât pentru aplicații rezidențiale, cât și industriale, unde protecția fiabilă împotriva supratensiunilor este importantă. Acest descărcător de supratensiune combinat de tip 2 + 3 face parte din familia de produse Schneider Electric Acti9, care oferă parametri tehnici excepționali. Dispozitivul utilizează tehnologia MOV, care oferă o protecție eficientă împotriva efectelor indirecte ale fulgerelor și supratensiunilor de comutație. Dispozitivul, care conține un cartuș încorporat, înlocuibil, poate fi instalat rapid și ușor pe o șină DIN de 35 mm, ocupând doar 4×9 mm spațiu (36 mm lățime). Dispozitivul de protecție împotriva supratensiunii de culoare albă (RAL 9003) poate fi utilizat în sisteme de împământare TN-C-S. Dispozitivul de protecție împotriva supratensiunilor Schneider Electric Acti9 iPRD8 A9L08200 are parametri tehnici remarcabili: funcționează la o tensiune nominală de funcționare de 230 V c.a. (+/- 10%) la 50/60 Hz. Tensiunea maximă de funcționare continuă (Uc) în mod comun este între 350 V L/PE și 350 V N/PE. Capacitatea nominală de descărcare în mod comun este de 2,5 kA (L/PE) și 2,5 kA (N/PE), în timp ce capacitatea maximă de descărcare ajunge la 8 kA în ambele moduri comune. Tensiunea în circuit deschis (Uoc) este de 10 kV în modul comun conform tipului 3. Nivelul de protecție (Up) este mai mic de 1 kV conform clasificărilor de mod comun de tip 2 și tip 3, oferind o protecție excepțională. Valorile sale pentru supratensiune tranzitorie sunt: 337 V L/N cu o sarcină de 5 secunde și 1200 V N/PE cu un mod de defectare sigur de 200 ms. Pentru funcționarea dispozitivului trebuie utilizat un întrerupător sau o siguranță adecvată. Poate fi utilizat cu un întrerupător cu caracteristică C iC60L 10A (Icu 25 kA), Întrerupător de circuit cu caracteristică C iC60N 10A (Icu 10 kA), întrerupător de circuit cu caracteristică C iC60H 10A (Icu 15 kA) sau siguranță gG 25A (Icu 15 kA) sau gG 80A (Icu 50 kA). Conectarea se realizează prin conectori de tip tunel, cu o secțiune transversală a cablului de 2,5-35 mm² și un cuplu de strângere de 2,5 Nm. Curentul rezidual la sol este de 0,6 mA sau 0,003 mA.
Date tehnice Schneider Electric Acti 9 iPRD
Caracteristici generale
Familia de produse: IPRD
Denumirea familiei de produse: Acti9
Denumirea produsului: Acti9 iPRD
Tipul produsului: Descărcător de supratensiune cu cartuș înlocuibil
Denumirea scurtă a produsului: iPRD8
Aplicație: Distribuție
Standarde: EN 61643-11:2012, IEC 61643-11:2011
Certificări produs: CE
Etichete de calitate: KEMA-KEUR, NF
Descriere pol: 2P
Semnalizare la distanță: Niciuna
Tipul descărcătorului de supratensiune: Rețea de distribuție electrică
Sistem de împământare: TN-C-S
Parametri electrici
Clasa descărcătorului de supratensiune: Tip 2 + 3
Tehnologie descărcător de supratensiune: MOV
Tensiune nominală de funcționare [Ue]: 230 V c.a. (+/- 10 %) la frecvența de 50/60 Hz
Capacitate nominală de descărcare: Mod comun: 2,5 kA (L/PE), Mod comun: 2,5 kA (N/PE)
Capacitate maximă de descărcare: Mod comun: 8 kA L/PE, Mod comun: 8 kA N/PE
Tensiune în circuit deschis [Uoc]: 10 kV tip 3 mod comun L/PE, 10 kV tip 3 mod comun N/PE
Tensiune maximă de funcționare continuă [Uc]: Mod comun: 350 V L/PE, Mod comun: 350 V N/PE
Nivel maxim de protecție la tensiune [Up]: Mod comun <1 kV tip 2 L/PE, Mod comun <1 kV tip 2 N/PE, Mod comun <1 kV tip 3 L/PE, Mod comun <1 kV tip 3 N/PE
Supra tensiune tranzitorie [Ut]: 337 V L/N 5 s rezistență, 1200 V N/PE 200 ms mod de defectare în condiții de siguranță
Caracteristici mecanice
Metodă de montare: Snap-on (șină DIN)
Pas de 9 mm: 4
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 69 mm
Culoare: Alb (RAL 9003)
Conexiune
Curent de scurgere la pământ [Ipe]: 0,6 mA, 0,003 mA
Conexiuni - terminale: Terminal tip tunel (partea inferioară) 2,5...35 mm², Terminal tip tunel (partea superioară) 2,5...35 mm²
Cuplu de strângere: 2,5 N.m
Condiții de mediu
Grad de protecție IK: IK03 conform IEC 62262
Umiditate relativă: 5...95 %
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
