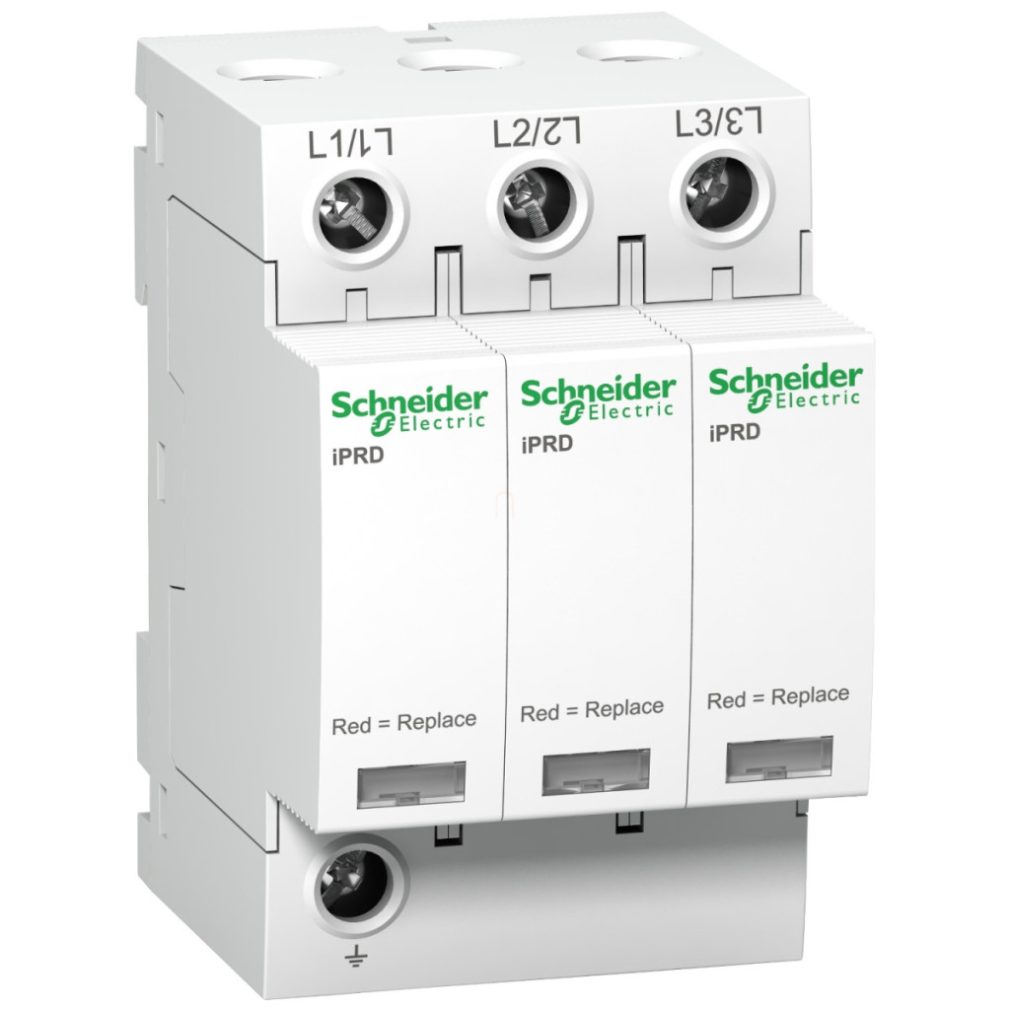

Dispozitivul de protecție împotriva supratensiunilor Schneider Electric Acti9 iPRD8r A9L08321 este un dispozitiv modular cu 3 poli care oferă o protecție excelentă împotriva supratensiunilor în rețelele electrice. Dispozitivul a fost dezvoltat special pentru rețelele cu sisteme de împământare IT, unde tensiunea maximă de funcționare continuă este de 460 V. Acest descărcător de supratensiune combinat de tip 2 + 3 este alegerea perfectă pentru protejarea rețelelor de distribuție. Dispozitivul de protecție împotriva supratensiunilor utilizează tehnologia MOV (Metal Oxide Varistor), care oferă o protecție fiabilă împotriva supratensiunilor atmosferice și de comutație. Curentul nominal de descărcare este de 2,5 kA (L/PE) în mod comun, iar curentul maxim de descărcare este de 8 kA în mod L/PE. Nivelul maxim de protecție la tensiune al dispozitivului este mai mic de 1,6 kV (tip 2) în mod comun și mai mic de 1,8 kV (tip 3) în mod L/PE. Dispozitivul de protecție împotriva supratensiunilor poate rezista la o supratensiune de 337 V L/N de 5 secunde și la 1455 V L/PE și 1455 V N/PE de 200 milisecunde în modul de defectare sigură. Schneider Electric Acti9 iPRD8r are o funcție de semnalizare la distanță care permite monitorizarea de la distanță a stării dispozitivului. Contactul de semnalizare are o configurație 1 SD (1 C/O) cu o tensiune a circuitului de semnalizare de 0,25 A/250 V CA 50/60 Hz. Această caracteristică este deosebit de utilă în medii industriale sau infrastructuri critice, unde este importantă monitorizarea funcționării continue a sistemului de protecție împotriva supratensiunii. Dispozitivul de protecție împotriva supratensiunii are o rezistență la scurtcircuit de 5 kA la 415 V Ph/Ph. Limitatorul de supratensiune poate fi fixat pe o șină DIN standard și are o lățime de 54 mm, corespunzând diviziunilor de 6 x 9 mm. Alte dimensiuni: 85 mm înălțime și 69 mm adâncime. Produsul este de culoare albă (RAL 9003) și cântărește 340 g. Curentul rezidual de scurgere la pământ este de 0,6 mA. Codul de compatibilitate al dispozitivului este IPRD8r. Produsul oferă opțiuni de conectare versatile: conectori de tip tunel (superior sau inferior) pentru cabluri rigide de 2,5...25 mm², cabluri flexibile de 4...16 mm² și 4...16 mm² flexibile cu manșoane. Cuplul de strângere al conectorilor este de 3,5 Nm. Dispozitivul de protecție împotriva supratensiunii Schneider Electric Acti9 iPRD8r A9L08321 poate funcționa într-o gamă largă de condiții de mediu: temperatură de funcționare -25...60 °C, 5...95% umiditate relativă, 2000 m deasupra nivelului mării. Intervalul de temperatură de depozitare -40...85 °C. Dispozitivul de deconectare al descărcătorului de supratensiune poate fi un întrerupător cu caracteristică C iC60L 10 A (Icu 25 kA), o siguranță gG 25 A (Icu 15 kA) sau o siguranță gG 80 A (Icu 50 kA).
Schneider Electric Acti 9 iPRD - A9L08321 - 8r 8 KA 460V 3P Date tehnice privind descărcătorul de supratensiune IT
Caracteristici principale
Familia de produse: IPRD
Denumirea familiei de produse: Acti9
Denumirea produsului: Acti9 iPRD
Tipul produsului: Descărcător de supratensiune cu inserție înlocuibilă
Denumirea scurtă a produsului: iPRD8r
Domeniu de aplicare: Distribuție
Standarde: EN 61643-11:2012, IEC 61643-11:2011
Certificate: CE
Descriere pol: 3P
Semnalizare la distanță: Da
Configurație contacte de semnalizare: 1 SD (1 C/O)
Tip descărcător de supratensiune: Rețea de distribuție electrică
Sistem de împământare: IT
Informații suplimentare
Clasa descărcătorului de supratensiune: Tip 2 + 3
Tehnologia descărcătorului de supratensiune: MOV
Tensiune nominală de funcționare [Ue]: 400 V c.a. (+/- 10 %) 50/60 Hz
Curent nominal de descărcare: Mod comun: 2,5 kA (L/PE)
Curent maxim de descărcare: Mod comun: 8 kA L/PE
Tensiune maximă de funcționare continuă [Uc]: Mod comun: 460 V L/PE
Nivel maxim de protecție la tensiune [Up]: Mod comun <1,6 kV tip 2 L/PE, Mod comun <1,8 kV tip 3 L/PE
Supra tensiune tranzitorie [Ut]: 337 V L/N 5 s rezistență, 1455 V L/PE 200 ms mod de defectare în condiții de siguranță, 1455 V N/PE 200 ms mod de defectare în condiții de siguranță
Rezistență la scurtcircuit: 5 kA 415 V Ph/Ph
Tipul dispozitivului de deconectare: iC60L 10 A curba C - Icu 25 kA întrerupător, gG 25 A - Icu 15 kA siguranță, gG 80 A - siguranță Icu 50 kA
Tensiune circuit de semnalizare: 0,25 A/250 V c.a. 50/60 Hz
Metodă de montare: Snap-on (șină DIN)
Diviziuni de 9 mm: 6
Caracteristici fizice
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 69 mm
Greutate netă: 340 g
Culoare: Alb (RAL 9003)
Curent rezidual de scurgere la pământ [Ipe]: 0,6 mA
Conexiuni - blocuri terminale: Bloc terminal tip tunel (sus sau jos) 2,5...25 mm² rigid, Bloc terminal tip tunel (sus sau jos) 4...16 mm² flexibil, bloc terminal de tip tunel (sus sau jos) 4...16 mm² cu manșoane flexibile
Cuplu de strângere: 3,5 N·m
Țara de destinație: Toate
Cod de compatibilitate: IPRD8r
Condiții de mediu
Umiditate relativă: 5...95%
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
