Dispozitivul de protecție împotriva supratensiunii Acti9 iPRD8 este soluția excelentă oferită de Schneider Electric pentru protejarea rețelelor electrice. Modelul A9L08400, cu 4 poli și 350 V, protejează eficient echipamentele electrice împotriva supratensiunilor din rețea, cum ar fi daunele cauzate de fulgere sau supratensiuni de comutație. Dispozitivul aparține clasei 2 și 3 de protecție împotriva supratensiunilor, care oferă protecție combinată împotriva efectelor supratensiunilor atât din apropiere, cât și din depărtare. Tehnologia sa combină avantajele varistoarelor cu oxid metalic (MOV) și ale tuburilor de descărcare de gaz (GDT), oferind o soluție complexă de protecție. Dispozitivul funcționează la o tensiune nominală de funcționare de 230/400 V c.a. (+/- 10%) la o frecvență de 50/60 Hz. Tensiunea maximă de funcționare continuă (Uc) este de 350 V între fază și pământ și de 260 V între neutru și pământ. Capacitatea nominală de descărcare a descărcătorului de supratensiune iPRD8 este de 2,5 kA atât în relațiile fază/pământ, cât și neutru/pământ, în timp ce capacitatea maximă de descărcare în mod comun este de 8 kA. Nivelul de protecție (Up) este mai mic de 1,1 kV pentru tipul 2 și mai mic de 1,2 kV pentru tipul 3, oferind o protecție remarcabilă pentru echipamentele electronice sensibile. Toleranța la supratensiune temporară (Ut) a dispozitivului este de 337 V timp de 5 secunde în fază/neutru și de 1200 V timp de 200 milisecunde în neutru/pământ în modul de defect sigur. Dispozitivul de protecție împotriva supratensiunii poate fi fixat pe o șină DIN și ocupă 8 x 9 mm din șină. Dimensiuni: 85 mm înălțime, 72 mm lățime și 69 mm adâncime. Dispozitivul este conectat atât în partea superioară, cât și în partea inferioară cu blocuri terminale de tip tunel, care sunt potrivite pentru cabluri cu o secțiune transversală de 2,5-35 mm². Cuplul de strângere pentru conexiuni este de 2,5 Nm. Produsul este potrivit pentru sistemele de împământare TN-C-S și nu are funcție de semnalizare la distanță. Dispozitivul de protecție împotriva supratensiunii iPRD8 este potrivit pentru utilizarea cu întrerupătoare miniaturale iC60L 10A cu caracteristică C (Icu 25 kA), iC60N 10A cu caracteristică C (Icu 10 kA), Întrerupătoare miniaturale cu caracteristici iC60H 10A C (Icu 15 kA) sau siguranțe fuzibile gG 25A (Icu 15 kA) sau gG 80A (Icu 50 kA). Dispozitivul este de culoare albă (RAL 9003), are rezistență la impact IK03 conform IEC 62262, o temperatură de funcționare cuprinsă între -25...60 °C, o temperatură de depozitare cuprinsă între -40...85 °C, toleranță la umiditate relativă 5-95% și poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării.

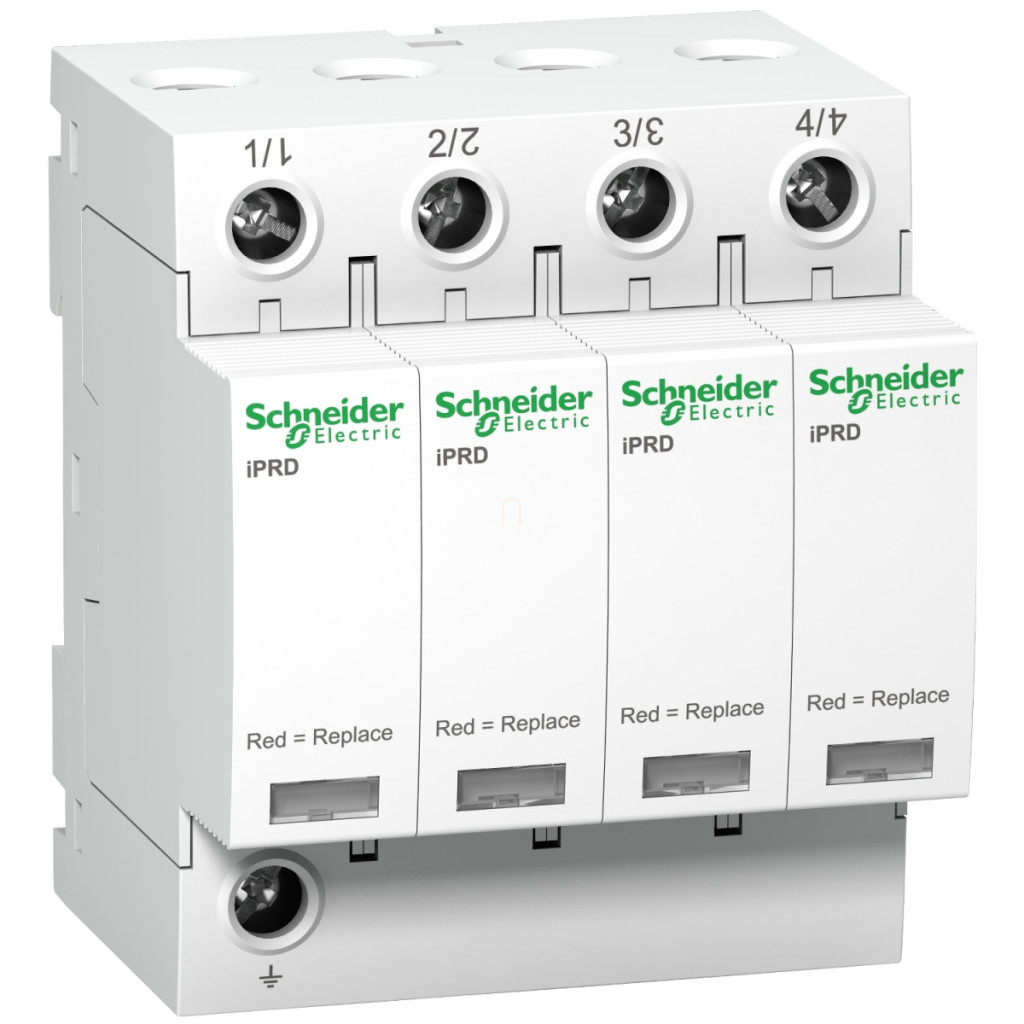

Schneider Electric Acti 9 iPRD - A9L08400 date tehnice
Caracteristici generale
Familia de produse: IPRD
Seria de produse: Acti9
Denumirea produsului: Acti9 iPRD
Tipul produsului: Descărcător de supratensiune cu inserție înlocuibilă
Denumirea scurtă a dispozitivului: iPRD8
Aplicație: Distribuție
Standarde: EN 61643-11:2012, IEC 61643-11:2011
Certificate: CE
Mărci de calitate: KEMA-KEUR, NF
Poli: 4P
Semnalizare la distanță: Niciuna
Tip descărcător de supratensiune: Rețea de distribuție electrică
Sistem de împământare: TN-C-S
Specificații tehnice
Clasa descărcătorului de supratensiune: Tip 2 + 3
Tehnologie utilizată: MOV + GDT
Tensiune nominală de funcționare [Ue]: 230/400 V c.a. (+/- 10%) la frecvența de 50/60 Hz
Capacitate nominală de descărcare: Mod comun: 2,5 kA (L/PE), Mod comun: 2,5 kA (N/PE)
Capacitate maximă de descărcare: Mod comun: 8 kA L/PE, Mod comun: 8 kA N/PE
Tensiune în circuit deschis [Uoc]: 10 kV mod comun tip 3 L/PE, 10 kV mod comun tip 3 N/PE
Tensiune maximă de funcționare continuă [Uc]: Mod comun: 260 V N/PE, Mod comun: 350 V L/PE
Nivel maxim de protecție [Up]: Mod comun <1,1 kV tip 2 L/PE, Mod comun <1,1 kV tip 2 N/PE, Mod comun <1,2 kV tip 3 N/PE, Mod comun <1,2 kV tip 3 L/PE
Supra tensiune tranzitorie [Ut]: 337 V L/N toleranță 5 s, 1200 V N/PE 200 ms mod de defectare sigur
Caracteristici mecanice și instalare
Tipul dispozitivului de izolare: Întrerupător miniatural conectat iC60L 10 A curba C - Icu 25 kA, Întrerupător miniatural conectat IC60N 10 A curba C - Icu 10 kA, Întrerupător miniatural conectat iC60H 10 A curba C - Icu 15 kA, Siguranță conectată gG 25 A - Icu 15 kA, Siguranță conectată gG 80 A - Icu 50 kA
Metodă de montare: Snap-on (șină DIN)
Unități de 9 mm: 8
Înălțime: 85 mm
Lățime: 72 mm
Adâncime: 69 mm
Culoare: Alb (RAL 9003)
Curent rezidual de defect la pământ [Ipe]: 0,003 mA, 0,6 mA
Conexiuni: Bloc terminal tip tunel (partea inferioară) 2,5...35 mm², Bloc terminal tip tunel (partea superioară) 2,5...35 mm²
Cuplu de strângere: 2,5 N.m
Cod de compatibilitate: IPRD8r
Caracteristici de mediu
Grad de protecție IK: IK03 conform IEC 62262
Umiditate relativă: 5...95%
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
