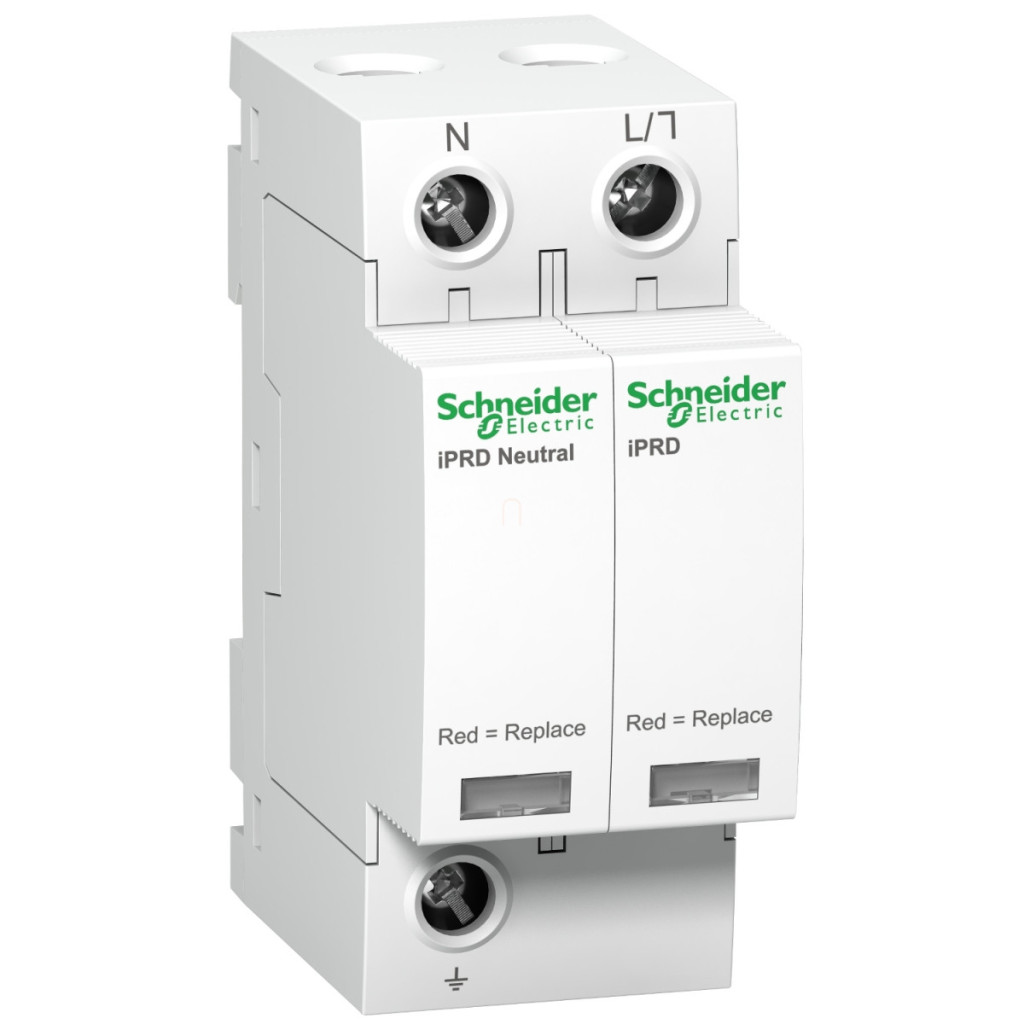

Dispozitivul modular de protecție împotriva supratensiunilor Schneider Electric Acti9 iPRD8 (A9L08500) este o soluție profesională pentru protejarea rețelelor electrice împotriva supratensiunilor. Acest dispozitiv compact oferă o protecție eficientă împotriva daunelor cauzate de fulgere și alte supratensiuni, protejând echipamentele electrice sensibile și asigurând o funcționare continuă și neîntreruptă. Dispozitivul de protecție împotriva supratensiunilor Acti9 iPRD8 este proiectat într-o configurație 1P+N cu o tensiune nominală de 350 V. Produsul aparține categoriei de protecție combinată de tip 2+3, ceea ce înseamnă că oferă protecție eficientă împotriva supratensiunilor de nivel mediu și scăzut. Combinația dintre tehnologia MOV (varistor cu oxid metalic) și GDT (tub de descărcare cu gaz) asigură o performanță de protecție excepțională. Dispozitivul de protecție împotriva supratensiunilor are o tensiune nominală de funcționare de 230 V c.a. (+/- 10%) și funcționează la o frecvență de 50/60 Hz. Tensiunea maximă de funcționare continuă (Uc) este de 350 V în modul diferențial (L/N) și 350 V în modul comun (L/PE) și 260 V în modul (N/PE). Curentul nominal de descărcare (In) al descărcătorului de supratensiune Acti9 iPRD8 este de 2,5 kA în modul comun (L/PE și N/PE) și de 2,5 kA în modul diferențial (L/N). Curentul maxim de descărcare (Imax) este de 8 kA în toate cele trei cazuri (L/PE, N/PE și L/N), ceea ce oferă o capacitate de protecție remarcabilă. Tensiunea în circuit deschis (Uoc) este de 10 kV (tip 3, mod comun și diferențial). Nivelul maxim de protecție la tensiune (Up) în modul diferențial este mai mic de 1 kV (tip 2 L/N) și mai mic de 1,1 kV (tip 3 L/N), în timp ce în modul comun este mai mic de 1,4 kV (tip 2 N/PE) și mai mic de 1,1 kV (tip 3 N/PE). În ceea ce privește supratensiunea temporară (Ut), dispozitivul oferă 337 V L/N timp de 5 secunde, 442 V L/PE timp de 5 secunde și 1200 V N/PE timp de 200 milisecunde în modul de defectare în condiții de siguranță. Dispozitivul de protecție împotriva supratensiunii poate fi combinat cu diferite tipuri de dispozitive de deconectare: iC60L 10A caracteristică C (Icu 25 kA), IC60N 10A caracteristică C (Icu 10 kA), iC60H 10A caracteristică C (Icu 15 kA) întrerupătoare de circuit și gG 25A (Icu 15 kA) și gG 80A (Icu 50 kA) siguranțe. Instalarea este simplă, cu un suport pentru șină DIN de 4×9 mm lățime și dimensiuni totale de 85 mm (înălțime) × 36 mm (lățime) × 69 mm (adâncime). Dispozitivul este de culoare albă (RAL 9003) și are un curent de defect la pământ (Ipe) de 0,6 mA sau 0,003 mA. Conexiunile se realizează cu blocuri terminale de tip tunel, cu o dimensiune a firului de 2,5-35 mm² atât pe partea inferioară, cât și pe cea superioară și un cuplu de strângere de 2,5 Nm.
Date tehnice Schneider Electric Acti 9 iPRD
Caracteristici principale
Familia de produse: IPRD
Familia de produse: Acti9
Denumirea produsului: Acti9 iPRD
Tipul produsului: Descărcător de supratensiune cu inserție înlocuibilă
Denumirea scurtă a dispozitivului: iPRD8
Domeniul de aplicare: Distribuție
Standarde: EN 61643-11:2012, IEC 61643-11:2011
Certificate: CE
Etichete de calitate: KEMA-KEUR, NF
Configurație poli: 1P + N
Semnalizare la distanță: Niciuna
Tip descărcător de supratensiune: Rețea de distribuție electrică
Sistem de împământare: TN-S, TT
Caracteristici tehnice
Clasa descărcătorului de supratensiune: Tip 2 + 3
Tehnologia descărcătorului de supratensiune: MOV + GDT
Tensiune nominală de funcționare [Ue]: 230 V c.a. (+/- 10 %) 50/60 Hz
Curent nominal de descărcare: Mod comun: 2,5 kA (L/PE), Mod comun: 2,5 kA (N/PE), Mod diferențial: 2,5 kA (L/N)
Curent maxim de descărcare: Mod comun: 8 kA L/PE, Mod comun: 8 kA N/PE, Mod diferențial: 8 kA L/N
Tensiune în circuit deschis [Uoc]: 10 kV tip 3 mod comun N/PE, 10 kV tip 3 mod diferențial L/N
Tensiune maximă de funcționare continuă [Uc]: Mod comun: 260 V N/PE, Mod comun: 350 V L/PE, Mod diferențial: 350 V L/N
Nivel maxim de protecție la tensiune [Up]: Mod comun <1,1 kV tip 3 N/PE, mod diferențial <1 kV tip 2 L/N, mod diferențial <1,1 kV tip 3 L/N, mod comun <1,4 kV tip 2 N/PE
Supra tensiune tranzitorie [Ut]: 337 V L/N 5 s rezistență, 1200 V N/PE 200 ms mod de defectare în condiții de siguranță, 442 V L/PE 5 s rezistență
Instalare și caracteristici fizice
Tip dispozitiv de deconectare: Întrerupător conectat iC60L 10 A curba C - Icu 25 kA, Întrerupător conectat IC60N 10 A curba C - Icu 10 kA, Întrerupător conectat iC60H 10 A curba C - Icu 15 kA, Siguranță conectată gG 25 A - Icu 15 kA, Siguranță conectată gG 80 A - Icu 50 kA
Metodă de montare: Snap-on (șină DIN)
Pas de 9 mm: 4
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 69 mm
Culoare: Alb (RAL 9003)
Curent de scurgere la pământ [Ipe]: 0,6 mA, 0,003 mA
Conexiuni - blocuri terminale: Bloc terminal tip tunel (partea inferioară) 2,5...35 mm², Bloc terminal tip tunel (partea superioară) 2,5...35 mm²
Cuplu de strângere: 2,5 N.m
Cod de compatibilitate: IPRD8
Condiții de mediu
Grad de protecție IK: IK03 conform IEC 62262
Umiditate relativă: 5...95 %
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
