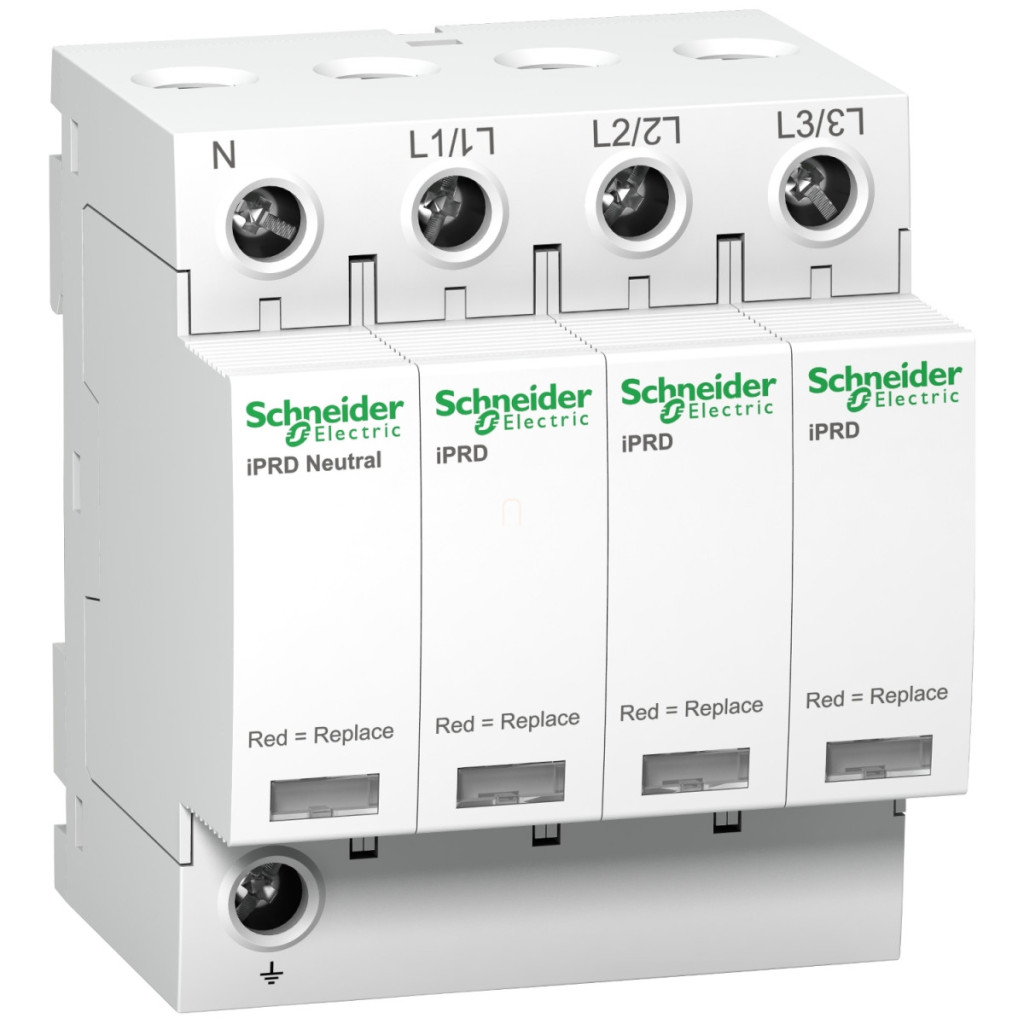

Dispozitivul de protecție împotriva supratensiunilor Schneider Electric Acti9 iPRD8 (tip A9L08600) este soluția ideală pentru protejarea rețelelor de distribuție electrică împotriva daunelor cauzate de fulgere și tranzitorii de comutație. Acest dispozitiv modular de protecție împotriva supratensiunilor are o configurație 3P+N, fiind alegerea perfectă pentru sistemele trifazate. Ca parte a familiei de produse Acti9, dispozitivul este fabricat în conformitate cu standardele de calitate Schneider Electric, certificate de CE, NF și KEMA-KEUR. Produsul oferă protecție combinată de tip 2 și tip 3 împotriva supratensiunilor, ceea ce înseamnă că poate gestiona în mod eficient atât fulgerele indirecte, cât și supratensiunile de comutație. Dispozitivul combină tehnologiile MOV (varistor cu oxid metalic) și GDT (tub de descărcare cu gaz) pentru a oferi o protecție excepțională. Dispozitivul de protecție împotriva supratensiunii Schneider Electric Acti9 iPRD8 are o tensiune nominală de funcționare de 230/400 V c.a. (+/- 10% toleranță) și funcționează la o frecvență de 50/60 Hz. Nivelul maxim de protecție împotriva supratensiunilor este extrem de scăzut: <1 kV (tip 2) și <1,1 kV (tip 3) în modul diferențial L/N și <1,4 kV (tip 2) și <1,1 kV (tip 3) în modul comun N/PE și L/PE. Curentul nominal de descărcare este de 2,5 kA atât în modul comun (L/PE și N/PE), cât și în modul diferențial (L/N), iar capacitatea maximă de descărcare este de 8 kA în toate cele trei cazuri. Dispozitivul are o tensiune în circuit deschis (Uoc) de 10 kV în modul comun de tip 3 (N/PE) și în modul diferențial (L/N). A9L08600 este potrivit atât pentru sistemele de împământare TT, cât și pentru cele TN-S, asigurând o utilizare versatilă. Produsul are o tensiune maximă de funcționare continuă (Uc) de 350 V pentru L/PE și L/N și de 260 V pentru N/PE. În cazul unei supratensiuni temporare, dispozitivul poate rezista la 337 V între L/N timp de 5 secunde, 442 V între L/PE timp de 5 secunde și 1200 V între N/PE timp de 200 milisecunde în modul de defectare în condiții de siguranță. Curentul rezidual de împământare al produsului este de numai 0,003 mA sau 0,6 mA, ceea ce garantează o funcționare sigură. Dispozitivul de protecție împotriva supratensiunii este compatibil cu o serie de dispozitive de deconectare, cum ar fi întrerupătoarele miniaturale iC60L, IC60N și iC60H 10 A cu caracteristică C și siguranțele gG de 25 A sau 80 A. Dispozitivul poate fi fixat pe o șină DIN, ocupă 8×9 mm (72 mm lățime), are 85 mm înălțime și 69 mm adâncime. Produsul are conectori de tip tunel atât în partea superioară, cât și în partea inferioară, care sunt potriviți pentru cabluri cu o secțiune transversală de 2,5-35 mm², cu un cuplu de strângere de 2,5 Nm. Este de culoare albă (RAL 9003) și are o greutate netă de numai 0,414 kg. Dispozitivul de protecție împotriva supratensiunii Schneider Electric Acti9 iPRD8 are protecție mecanică IK03 conform IEC 62262. Dispozitivul poate funcționa într-un interval larg de temperaturi de funcționare, între -25 și +60 °C, și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Are o toleranță la umiditate relativă între 5% și 95%. A9L08600 este recomandat în principal electricienilor, personalului de întreținere a instalațiilor industriale și profesioniștilor care caută o soluție de protecție împotriva trăsnetelor de înaltă calitate pentru sistemele lor electrice.
Date tehnice Schneider Electric Acti9 iPRD
Caracteristici generale
Familia de produse: IPRD
Familia de produse: Acti9
Denumirea produsului: Acti9 iPRD
Tipul produsului: Descărcător de supratensiune cu inserție înlocuibilă
Denumirea scurtă a produsului: iPRD8
Aplicație: Distribuție
Standarde: EN 61643-11:2012, IEC 61643-11:2011
Certificări ale produsului: CE
Etichete de calitate: NF, KEMA-KEUR
Descrierea polului: 3P + N
Semnalizare la distanță: Niciuna
Tipul descărcătorului de supratensiune: Rețea de distribuție electrică
Sistem de împământare: TT, TN-S Informații suplimentare Tipul clasei descărcătorului de supratensiune: Tip 2 + 3 Tehnologia descărcătorului de supratensiune: MOV + GDT
Tensiune nominală de funcționare: 230/400 V c.a. (+/- 10 %) 50/60 Hz
Curent nominal de descărcare:
Mod comun: 2,5 kA (L/PE)
Mod comun: 2,5 kA (N/PE)
Mod diferențial: 2,5 kA (L/N)
Curent maxim de descărcare:
Mod comun: 8 kA L/PE
Mod comun: 8 kA N/PE
Mod diferențial: 8 kA L/N
Tensiune în circuit deschis:
10 kV Mod comun tip 3 N/PE
10 kV Mod diferențial tip 3 L/N
Tensiune maximă de funcționare continuă:
Mod comun: 260 V N/PE
Mod comun: 350 V L/PE
Mod diferențial: 350 V L/N
Nivel maxim de protecție la tensiune:
Mod comun <1,1 kV Tip 3 N/PE
Mod diferențial <1 kV Tip 2 L/N
Mod diferențial <1,1 kV Tip 3 L/N
Mod comun <1,4 kV Tip 2 N/PE
Supra tensiune tranzitorie:
337 V L/N 5 s rezistență
1200 V N/PE 200 ms mod de defectare în condiții de siguranță
442 V L/PE 5 s rezistență
Caracteristici fizice și conexiune
Tipul dispozitivului de izolare:
Întrerupător conectat iC60L 10 A curba C - Icu 25 kA
Întrerupător conectat IC60N 10 A curba C - Icu 10 kA
Întrerupător conectat iC60H 10 A curba C - Icu 15 kA
Siguranță conectată gG 25 A - Icu 15 kA
Siguranță conectată gG 80 A - Icu 50 kA
Metodă de montare: Snap-on (șină DIN)
Diviziuni de 9 mm: 8
Înălțime: 85 mm
Lățime: 72 mm
Adâncime: 69 mm
Greutate netă: 0,414 kg
Culoare: Alb (RAL 9003)
Curent rezidual de împământare: 0,003 mA, 0,6 mA
Conexiuni - blocuri terminale:
Bloc terminal tip tunel (partea inferioară) 2,5…35 mm²
Bloc terminal tip tunel (partea superioară) 2,5…35 mm²
Cuplu de strângere: 2,5 N.m
Cod de compatibilitate: IPRD8
Caracteristici de mediu
Grad de protecție IK: IK03 conform IEC 62262
Umiditate relativă: 5…95 %
Altitudine de funcționare: 2000 m
Temperatură ambiantă de funcționare: -25…60 °C
Temperatură ambiantă de depozitare: -40…85 °C
