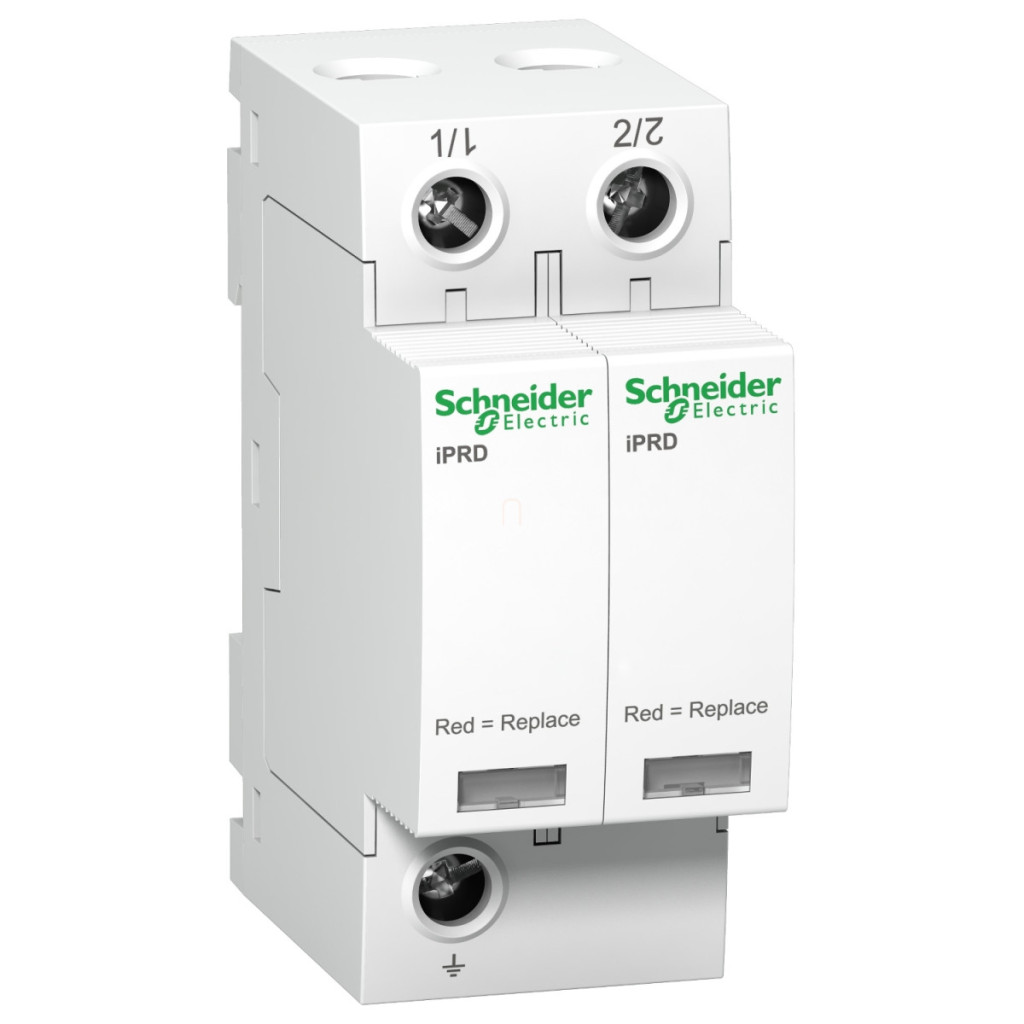

Modelul Schneider Electric A9L65201 iPRD65r este un descărcător de supratensiune profesional conceput special pentru rețelele de distribuție electrică. Acest dispozitiv cu 2 poli face parte din familia de produse Schneider Electric Acti9, fabricată conform celor mai înalte standarde de calitate și siguranță, certificate de mărcile de calitate CE, KEMA-KEUR și NF. Modelul iPRD65r este un dispozitiv de protecție împotriva supratensiunii de tip 2, fabricat în conformitate cu standardele EN 61643-11:2012 și IEC 61643-11:2011, care utilizează tehnologia MOV. Dispozitivul este compatibil cu sistemele de împământare TN-C-S și funcționează la o tensiune nominală de funcționare de 230 V c.a. (+/- 10%) pe rețele de 50/60 Hz. Una dintre caracteristicile sale speciale este capacitatea de semnalizare la distanță, care permite monitorizarea continuă a stării dispozitivului și notificarea imediată a oricăror defecțiuni ale sistemului. Dispozitivul are 1 contact de semnal SD (1 C/O), cu o tensiune a circuitului de semnal de 0,25 A/250 V CA 50/60 Hz. Curentul nominal de descărcare al descărcătorului de supratensiune este de 20 kA în mod comun atât pentru L/PE, cât și pentru N/PE. Curentul maxim de descărcare este de 65 kA atât pentru L/PE, cât și pentru N/PE, oferind o protecție remarcabilă împotriva fulgerelor și a altor evenimente de supratensiune. Tensiunea maximă de funcționare continuă (Uc) a dispozitivului în mod comun este de 350 V atât pentru L/PE, cât și pentru N/PE. Nivelul maxim de protecție la tensiune (Up) în mod comun este mai mic de 1,5 kV (tip 2) atât pentru L/PE, cât și pentru N/PE. În ceea ce privește supratensiunea tranzitorie (Ut), acesta are o rezistență de 337 V L/N timp de 5 secunde și 1200 V N/PE timp de 200 ms în modul de defectare în condiții de siguranță. Dimensiunile fizice ale dispozitivului sunt compacte, cu o înălțime de 85 mm, o lățime de 36 mm și o adâncime de 69 mm. Designul montabil pe șină DIN și pasul de 9 mm (4 unități) facilitează instalarea. Dispozitivul este de culoare albă (RAL 9003). Conexiunile sunt de tip tunel atât în partea superioară, cât și în cea inferioară, potrivite pentru cabluri cu o secțiune transversală de 2,5...35 mm², cu un cuplu de strângere de 2,5 N·m. Dispozitivul de protecție împotriva supratensiunii trebuie utilizat împreună cu întrerupătoare sau siguranțe asociate, cum ar fi IC60N 50 A curba C - Icu 10 kA, iC60H 50 A curba C - Icu 15 kA, întrerupătoare din seria NG125N/H/L sau siguranțe 80 A gG, care servesc ca dispozitive profesionale de protecție pentru dispozitiv. Curentul rezidual de împământare (Ipe) al dispozitivului este de 0,6 mA sau 0,003 mA.
Schneider Electric Acti 9 iPRD - A9L65201 - descărcător de supratensiune, cu semnalizare la distanță, 65 kA, 2P, 350V date tehnice
Caracteristici tehnice generale
Familia de produse: IPRD
Familia de produse: Acti9
Denumirea produsului: Acti9 iPRD
Tipul produsului: Descărcător de supratensiune cu inserție înlocuibilă
Denumire scurtă a produsului: iPRD65r
Aplicație: Distribuție
Standarde: EN 61643-11:2012, IEC 61643-11:2011
Certificate: CE
Mărci de calitate: KEMA-KEUR, NF
Poli: 2P
Semnalizare la distanță: Disponibilă
Contacte de semnalizare: 1 SD (1 C/O)
Tip descărcător de supratensiune: Rețea de distribuție electrică
Sistem de împământare: TN-C-S
Date tehnice
Clasa descărcătorului de supratensiune: Tip 2
Tehnologie: MOV
Tensiune nominală de funcționare: 230 V c.a. (+/- 10%) 50/60 Hz
Curent nominal de descărcare: Mod comun: 20 kA (L/PE), Mod comun: 20 kA (N/PE)
Curent maxim de descărcare: Mod comun: 65 kA L/PE, Mod comun: 65 kA N/PE
Tensiune maximă de funcționare continuă: Mod comun: 350 V L/PE, Mod comun: 350 V N/PE
Nivel maxim de protecție la tensiune: Mod comun <1,5 kV tip 2 L/PE, Mod comun <1,5 kV tip 2 N/PE
Supra tensiune tranzitorie: 337 V L/N 5 s rezistență, 1200 V N/PE 200 ms mod de defectare sigur
Tipul dispozitivului de deconectare: Întrerupător conectat IC60N 50 A curba C - Icu 10 kA, Întrerupător conectat iC60H 50 A curba C - Icu 15 kA, Întrerupător conectat NG125N 50 A curba C - Icu 25 kA, Întrerupător conectat NG125H 50 A curba C - Icu 36 kA, Întrerupător conectat NG125L 50 A curba C - Icu 50 kA, Siguranță conectată gG 80 A - Icu 50 kA
Caracteristici mecanice
Tensiune circuit de semnalizare: 0,25 A/250 V CA 50/60 Hz
Metodă de montare:Cu fixare rapidă (șină DIN) 9 mm Pas: 4 Înălțime: 85 mm Lățime: 36 mm Adâncime: 69 mm Culoare: Alb (RAL 9003) Curent rezidual de scurgere la pământ: 0,6 mA, 0,003 mA Alb (RAL 9003)
Curent rezidual de scurgere la pământ: 0,6 mA, 0,003 mA
Conexiuni: Conector tip tunel (partea inferioară) 2,5...35 mm², conector tip tunel (partea superioară) 2,5...35 mm²
Cuplu de strângere: 2,5 N.m
Cod de compatibilitate: IPRD65r
Condiții de mediu
Grad de protecție IK: IK03 conform IEC 62262
Umiditate relativă: 5...95%
Altitudine de funcționare: 2000 m
Temperatură ambiantă de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
