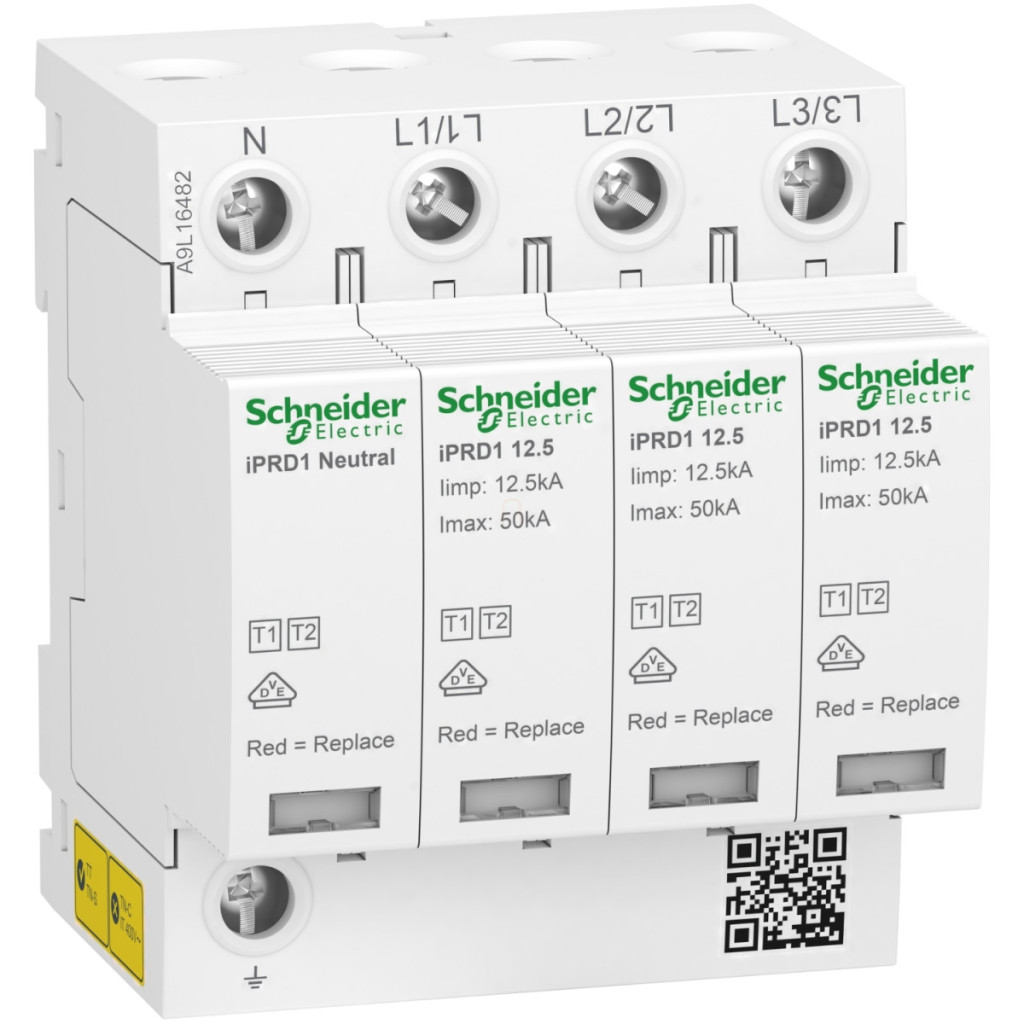

Dispozitivul modular de protecție împotriva supratensiunilor Schneider Electric Acti9 iPRD1 este o soluție de protecție extrem de eficientă împotriva supratensiunilor din rețelele de distribuție electrică. Dispozitivul A9L16482 este disponibil într-o configurație cu 3 poli + N, cu inserții înlocuibile și semnalizare la distanță, ceea ce facilitează considerabil monitorizarea și întreținerea. Acest dispozitiv de tip 1 + 2 oferă protecție combinată, ceea ce înseamnă că protejează atât împotriva descărcărilor directe de trăsnet, cât și împotriva supratensiunilor de comutație. Dispozitivul de protecție împotriva supratensiunilor, bazat pe tehnologia MOV (varistor cu oxid metalic) + GDT (tub de descărcare cu gaz), funcționează la o tensiune de rețea de 230/400 V c.a. (+/- 10%) și o frecvență de 50/60 Hz. IPRD1 12.5 are o capacitate nominală de descărcare de 20 kA și o capacitate maximă de descărcare de 50 kA. Curentul de impuls (Iimp) este de 50 kA (N/PE) în mod comun și de 12,5 kA (L/N) în mod diferențial. Tensiunea maximă de funcționare continuă (Uc) este de 350 V (L/N) în modul diferențial și de 255 V (N/PE) în modul comun. Nivelul de protecție (Up) este mai mic de 1,5 kV, ceea ce este extrem de scăzut și oferă o protecție excelentă pentru echipamentele electronice sensibile. Starea de funcționare a dispozitivului de protecție împotriva supratensiunii este indicată de un afișaj mecanic alb, în timp ce sfârșitul duratei sale de viață este indicat de un indicator mecanic roșu. Poate fi combinat cu o siguranță standard gG 160 A 120 kA sau un întrerupător standard Compact NSX160E 80 A 25 kA ca dispozitiv de deconectare. Dispozitivul oferă, de asemenea, protecție împotriva supratensiunii temporare (Ut): poate rezista la 337 V între L/N timp de 5 secunde și 1200 V între N/PE timp de 200 ms în modul de defectare în condiții de siguranță. Dispozitivul are certificate de calitate CE, EAC și VDE și este conform cu standardele EN 61643-11:2012 și IEC 61643-11:2011. Parametrii fizici ai descărcătorului de supratensiune sunt, de asemenea, demni de menționat: are o înălțime de 89 mm, o lățime de 72 mm și o adâncime de 69 mm, cu 8 module late la un pas de 9 mm. Greutatea netă a produsului este de 619 g, este fabricat din PA6 (poliamidă) și are culoarea albă (RAL 9003). Este extrem de ușor de instalat și poate fi fixat pe o șină DIN. Conexiunile se realizează cu blocuri terminale de tip tunel, care acceptă cabluri flexibile de 10-25 mm² sau rigide de 10-35 mm² pe fază, în timp ce pentru împământare pot fi conectate cabluri flexibile de 16-25 mm² sau rigide de 16-35 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. Dispozitivul este destinat în principal utilizării în medii rezidențiale și comerciale. Intervalul său de temperatură de funcționare este între -25 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +80 °C. Umiditatea relativă poate fi între 5 și 95%, iar altitudinea maximă de funcționare este de 2000 m. Gradul de poluare este 3, iar clasa de protecție IK este IK05 conform IEC 62262. Cu acești parametri, descărcătorul de supratensiune este alegerea ideală pentru protejarea oricărui sistem electric în care este esențial să se protejeze echipamentele electronice valoroase de daunele cauzate de fulgere și alte supratensiuni.
Schneider Electric Acti 9 iPRD1 - A9L16482 - descărcător de supratensiune, 12,5r, 3P - N date tehnice
Caracteristici principale
Familia de produse: IPRD1
Seria de produse: Acti9
Denumirea produsului: Acti9 iPRD1
Tipul produsului: Descărcător de supratensiune cu inserție înlocuibilă
Denumirea scurtă a dispozitivului: iPRD1 12,5
Domeniu de aplicare: Distribuție
Standarde: EN 61643-11:2012, IEC 61643-11:2011
Mărci de calitate: CE, EAC, VDE
Descrierea polilor: 3P + N
Semnalizare la distanță: Încorporată
Contacte de semnalizare: 1 SD (1 C/O)
Tip descărcător de supratensiune: Rețea de distribuție electrică
Sistem de împământare: TT, TN-S
Informații suplimentare
Clasa descărcătorului de supratensiune: Tip 1 + 2
Tehnologia descărcătorului de supratensiune: MOV + GDT
Tensiune nominală de funcționare [Ue]: 230/400 V c.a. (+/- 10 %) la 50/60 Hz
Curent nominal de descărcare: 20 kA
Curent maxim de descărcare: 50 kA
Curent de impuls [Iimp]: Mod comun: 50 kA N/PE, Mod diferențial: 12,5 kA L/N
Tensiune maximă de funcționare continuă [Uc]: Mod diferențial: 350 V L/N, Mod comun: 255 V N/PE
Nivel maxim de protecție la tensiune [Up]: <1,5 kV tip 1 + 2
Curent rezidual: 0,003 mA N/PE
Supra tensiune temporară [Ut]: 337 V L/N 5 s rezistență, 1200 V N/PE 200 ms mod de defectare sigur
Tipul dispozitivului de deconectare: Siguranță asociată gG 160 A 120 kA standard, Întrerupător asociat Compact NSX160E 80 A 25 kA standard
Indicație locală: Funcționare: indicator mecanic alb, Sfârșitul duratei de viață: indicator mecanic roșu
Metodă de montare: Snap-on (șină DIN)
Pasi de 9 mm: 8
Înălțime: 89 mm
Lățime: 72 mm
Adâncime: 69 mm
Culoare: Alb (RAL 9003)
Material: PA6
Conectori - blocuri terminale: Bloc terminal tip tunel (fază) 10...25 mm² flexibil, Bloc terminal tip tunel (fază) 10...35 mm² rigid, bloc terminal de tip tunel (împământare) 16...25 mm² flexibil, bloc terminal de tip tunel (împământare) 16...35 mm² rigid
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Curent de impuls: 12,5 kA
Cod de compatibilitate: IPRD1
Segment de piață: Retail, rezidențial
Mediu
Grad de protecție IK: IK05 conform IEC 62262
Grad de poluare: 3
Umiditate relativă: 5...95 %
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
