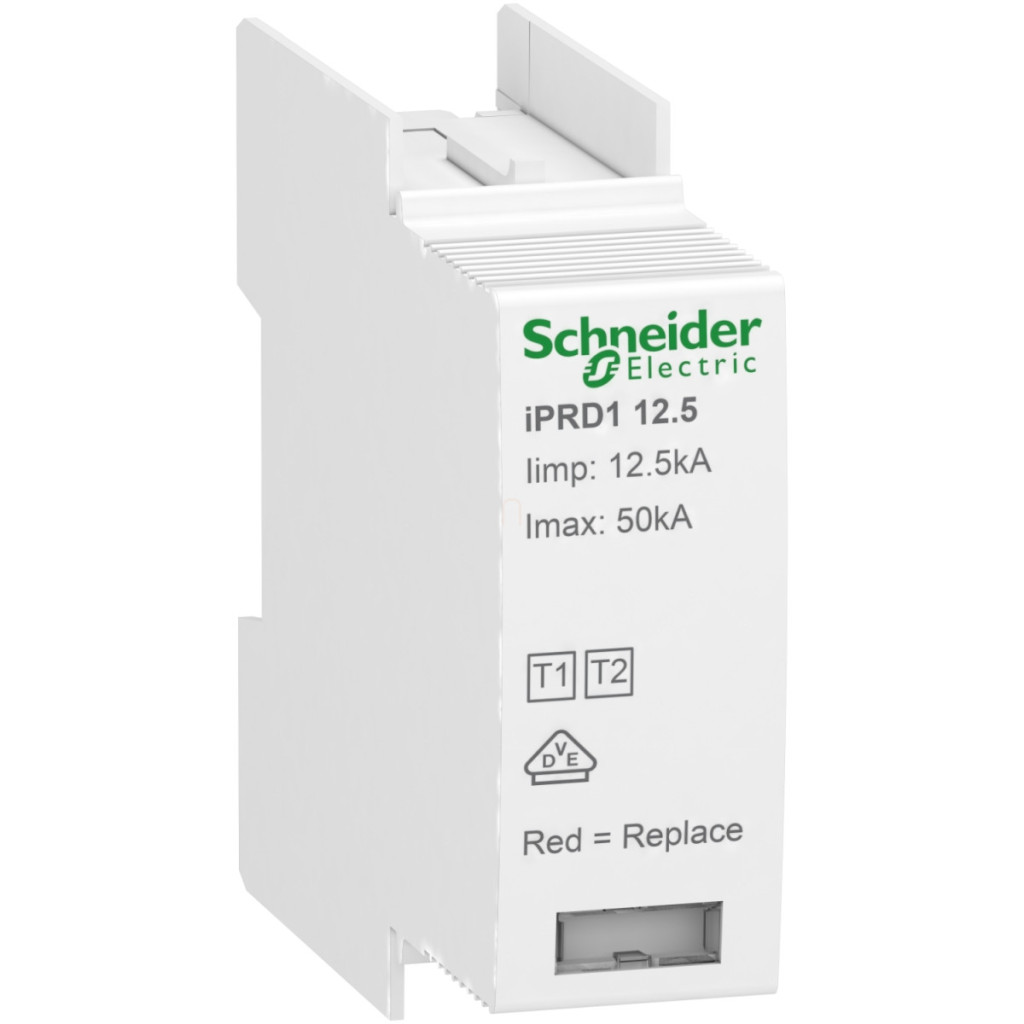

Cartușul de schimb Schneider Electric Acti9 iPRD1 C12.5r L/PE (A9L16082) pentru descărcătoare de supratensiune este un dispozitiv de protecție electrică compact, de calitate profesională, conceput special pentru a proteja rețelele electrice împotriva supratensiunilor. Acest descărcător de supratensiune de tip 1 + 2 oferă o soluție eficientă împotriva supratensiunilor cauzate de fulgere sau operațiuni de comutare. Produsul este compatibil cu dispozitivele de protecție împotriva supratensiunilor Schneider Electric Acti9 iPRD1 12.5 și poate fi utilizat pe scară largă în diferite tipuri de sisteme. Poate fi utilizat în configurații 1P, 1P+N, 3P sau 3P+N, precum și în sisteme de împământare TN-C, TT și TN-S, oferind o flexibilitate excepțională în diverse instalații electrice. Cartușul utilizează tehnologia MOV (varistor cu oxid metalic), care garantează un răspuns rapid și o protecție fiabilă împotriva supratensiunilor dăunătoare. Dispozitivul are o tensiune nominală de funcționare de 230 V c.a., 50-60 Hz, și o tensiune maximă de funcționare continuă de 350 V. iPRD1 C12.5r L/PE are un curent nominal de descărcare de 20 kA, în timp ce nivelul său de protecție la tensiune este mai mic de 1,5 kV pentru tipul 1+2. Produsul este extrem de rapid, cu un timp de răspuns mai mic de 25 de nanosecunde, ceea ce îi permite să reacționeze instantaneu la supratensiuni. Indicatorul de stare mecanic încorporat (alb și roșu) oferă feedback vizibil cu privire la starea curentă a dispozitivului, facilitând întreținerea și inspecția. Cartușul de schimb are o metodă de instalare plug-in, ceea ce facilitează foarte mult instalarea și înlocuirea. Clasa de protecție IP20 din partea frontală a modulului de protecție la supratensiune oferă o protecție adecvată împotriva prafului și a degetelor. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare (-25 °C până la +60 °C) și are un interval de temperatură de depozitare de la -40 °C până la +80 °C. Carcasa albă (RAL 9003) din PBT (polibutilen tereftalat) nu numai că arată bine, dar este și durabilă. Cartușul este compact (57 mm înălțime, 18 mm lățime, 56 mm adâncime), astfel încât ocupă un spațiu minim în dulapul de distribuție.
Schneider Electric Acti9 iPRF1 - A9L16082 - Insert, descărcător de supratensiune, C12.5r L/PE 350V date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului sau al componentei: Cartuș de schimb
Denumirea scurtă a dispozitivului: iPRD1 12.5
Compatibilitate: Acti9 iPRD1 12.5
Tipul descărcătorului de supratensiune: Rețea de distribuție electrică
Standarde: EN 61643-11, IEC 61643-11
Informații suplimentare
Tipul clasei de descărcător de supratensiune: Tip 1 + 2
Tehnologia descărcătorului de supratensiune: MOV
Scopul produsului: Dispozitiv de protecție la supratensiune iPRD1 12,5 1P, dispozitiv de protecție la supratensiune iPRD1 12,5 1P + N, dispozitiv de protecție la supratensiune iPRD1 12,5 3P, dispozitiv de protecție la supratensiune iPRD1 12,5 3P + N
Sistem de împământare: TN-C, TT, TN-S
Tensiune nominală de funcționare [Ue]: 230 V c.a. 50...60 Hz
Curent nominal de descărcare: 20 kA
Tensiune maximă de funcționare continuă [Uc]: 350 V
Nivel maxim de protecție la tensiune [Up]: <1,5 kV Tip 1 + 2
Indicație locală: Afișaj mecanic (alb și roșu)
Metodă de montare: Plug-in
Suport de montare: Modul SPD
Caracteristici fizice
Înălțime: 57 mm
Lățime: 18 mm
Adâncime: 56 mm
Culoare: Alb (RAL 9003)
Material: PBT (polibutilentereftalat)
Timp de răspuns: < 25 ns
Caracteristici de mediu
Grad de protecție IP: IP20 placă frontală
Umiditate relativă: 25...90 %
Altitudine de funcționare: 0...2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
