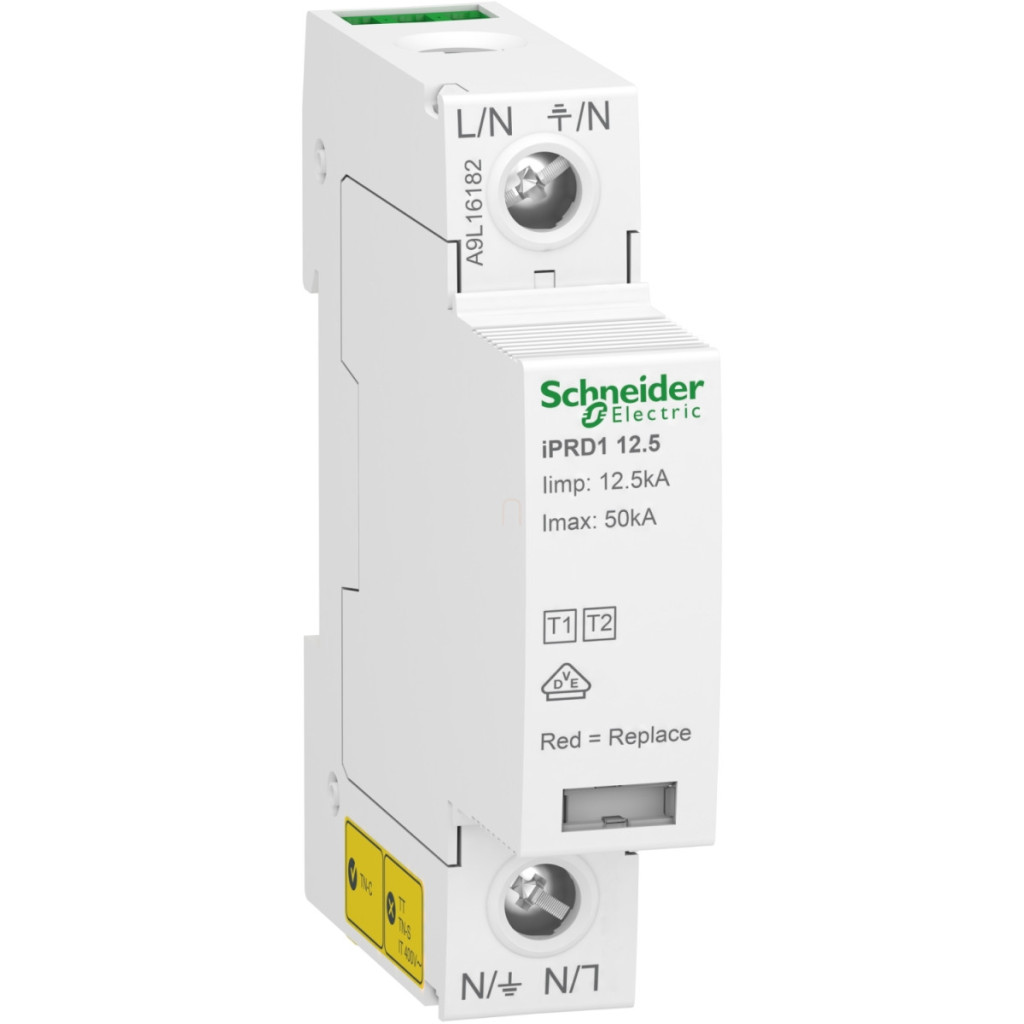

Dispozitivul de protecție împotriva supratensiunii Schneider Electric Acti9 iPRD1 12,5r (A9L16182) este un dispozitiv de protecție profesional de înaltă calitate, care protejează eficient rețelele electrice împotriva daunelor cauzate de fulgere și alte supratensiuni. Acest dispozitiv modular cu inserții înlocuibile a fost dezvoltat special pentru rețelele de distribuție electrică și oferă protecție completă atât în mediile rezidențiale, cât și în cele comerciale. iPRD1 12.5r este un dispozitiv de protecție împotriva supratensiunilor 1P (unipolar) care funcționează la o tensiune de funcționare de 230 V c.a. (+/- 10%) în rețelele de 50/60 Hz. Dispozitivul combină protecția de tip 1 și de tip 2, combinând avantajele tehnologiilor MOV (varistor cu oxid metalic) și GDT (tub de descărcare cu gaz). Dispozitivul are o capacitate de gestionare a curentului de impuls de 12,5 kA în modul comun L/PE, un curent nominal de descărcare de 20 kA și un curent maxim de descărcare de 50 kA. Nivelul maxim de protecție la tensiune (Up) este mai mic de 1,5 kV, ceea ce oferă o protecție remarcabilă pentru echipamentele conectate. Dispozitivul are o tensiune de funcționare continuă (Uc) de 350 V L/PE în mod comun și un curent rezidual de numai 0,9 mA L/PE. În cazul unei supratensiuni temporare (Ut), dispozitivul poate rezista la 442 V L/PE timp de 120 de minute, iar la 1455 V L/PE intră într-un mod de defectare sigur după 200 ms. Dispozitivul de protecție împotriva supratensiunii Acti9 iPRD1 are o funcție de semnalizare la distanță cu 1 contact de semnalizare SD (1 C/O), permițând monitorizarea de la distanță a stării dispozitivului. Semnalizarea locală este asigurată de indicatoare mecanice: alb indică starea de funcționare, iar roșu indică sfârșitul duratei de viață a dispozitivului. Dispozitivul poate fi fixat pe o șină DIN și este extrem de ușor de instalat. Produsul are numeroase certificări de calitate, inclusiv marcajele CE, EAC și VDE. Dispozitivul de protecție împotriva supratensiunii Schneider Electric Acti9 iPRD1 12.5r are dimensiuni compacte: are o înălțime de 89 mm, o lățime de 18 mm, o adâncime de 69 mm și cântărește doar 171 g. Dispozitivul este alb (RAL 9003) și fabricat din material PA6. Conexiunile se realizează cu terminale de tip tunel, care pot fi utilizate atât cu cabluri flexibile, cât și cu cabluri rigide: cablurile flexibile de 10-25 mm² sau cablurile rigide de 10-35 mm² pot fi conectate la conductorul de fază, iar cablurile flexibile de 16-25 mm² sau cablurile rigide de 16-35 mm² pot fi conectate la conductorul de împământare. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. Dispozitivul poate fi utilizat pentru sisteme de împământare TN-C. Dispozitivul are un grad de protecție IK05 conform IEC 62262 și un grad de poluare 3. Intervalul de temperatură de funcționare este de -25...60 °C, iar temperatura de depozitare poate fi între -40...80 °C. Poate fi utilizat la o umiditate relativă între 5 și 95% și la o altitudine maximă de funcționare de 2000 de metri.
Schneider Electric Acti9 iPRD1 - A9L16182 - descărcător de supratensiune, 12,5r, date tehnice 1P
Caracteristici generale
Familia de produse: IPRD1
Denumirea familiei de produse: Acti9
Denumirea produsului: Acti9 iPRD1
Tipul produsului sau al componentei: Descărcător de supratensiune cu inserție înlocuibilă
Denumirea scurtă a dispozitivului: iPRD1 12,5
Aplicația dispozitivului: Distribuție
Standarde: EN 61643-11:2012, IEC 61643-11:2011
Mărci de calitate: CE, EAC, VDE
Descrierea polului: 1P
Semnalizare la distanță: Da
Contacte de semnalizare: 1 SD (1 C/O)
Tipul descărcătorului de supratensiune: Rețea de distribuție electrică
Sistem de împământare: TN-C Date tehnice Tipul clasei de descărcător de supratensiune: Tip 1 + Tip 2 Tehnologia descărcătorului de supratensiune: MOV + GDT Tensiune nominală de funcționare [Ue]: 230 V c.a. (+/- 10 %) la frecvența de 50/60 Hz
Curent nominal de descărcare: 20 kA
Curent maxim de descărcare: 50 kA
Curent de impuls [Iimp]: Mod comun: 12,5 kA L/PE
Tensiune nominală maximă de funcționare [Uc]: Mod comun: 350 V L/PE
Nivel maxim de protecție la tensiune [Up]: <1,5 kV Tip 1 + Tip 2 Curent rezidual: 0,9 mA L/PE Supra tensiune temporară [Ut]: 442 V L/PE Rezistență de 120 minute, 1455 V L/PE 200 ms mod de defectare sigur Tipul dispozitivului de deconectare: Siguranță conectată gG 160 A 120 kA standard, Întrerupător conectat Compact NSX160E 80 A 25 kA standard Indicator local: Funcționare: indicator mecanic (alb), Sfârșitul duratei de viață: indicator mecanic (roșu)
Metodă de montare: Snap-on (șină DIN)
Caracteristici fizice
Diviziuni de 9 mm: 2
Înălțime: 89 mm
Lățime: 18 mm
Adâncime: 69 mm
Culoare: Alb (RAL 9003)
Material: PA6
Conexiuni - terminale: Terminal tip tunel (fază) 10–25 mm² flexibil, Terminal tip tunel (fază) 10–35 mm² rigid, Terminal tip tunel (împământare) 16–25 mm² flexibil, Terminal tip tunel (împământare) 16…35 mm² rigidă
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Curent de impuls: 12,5 kA
Cod de compatibilitate: IPRD1
Segment de piață: Comercial mic, rezidențial
Date de mediu
Grad de protecție IK: IK05 conform IEC 62262
Grad de poluare: 3
Umiditate relativă: 5…95 %
Altitudine de funcționare: 2000 m
Temperatura aerului ambiant în timpul funcționării: -25…60 °C
Temperatura aerului ambiant în timpul depozitării: -40…80 °C
