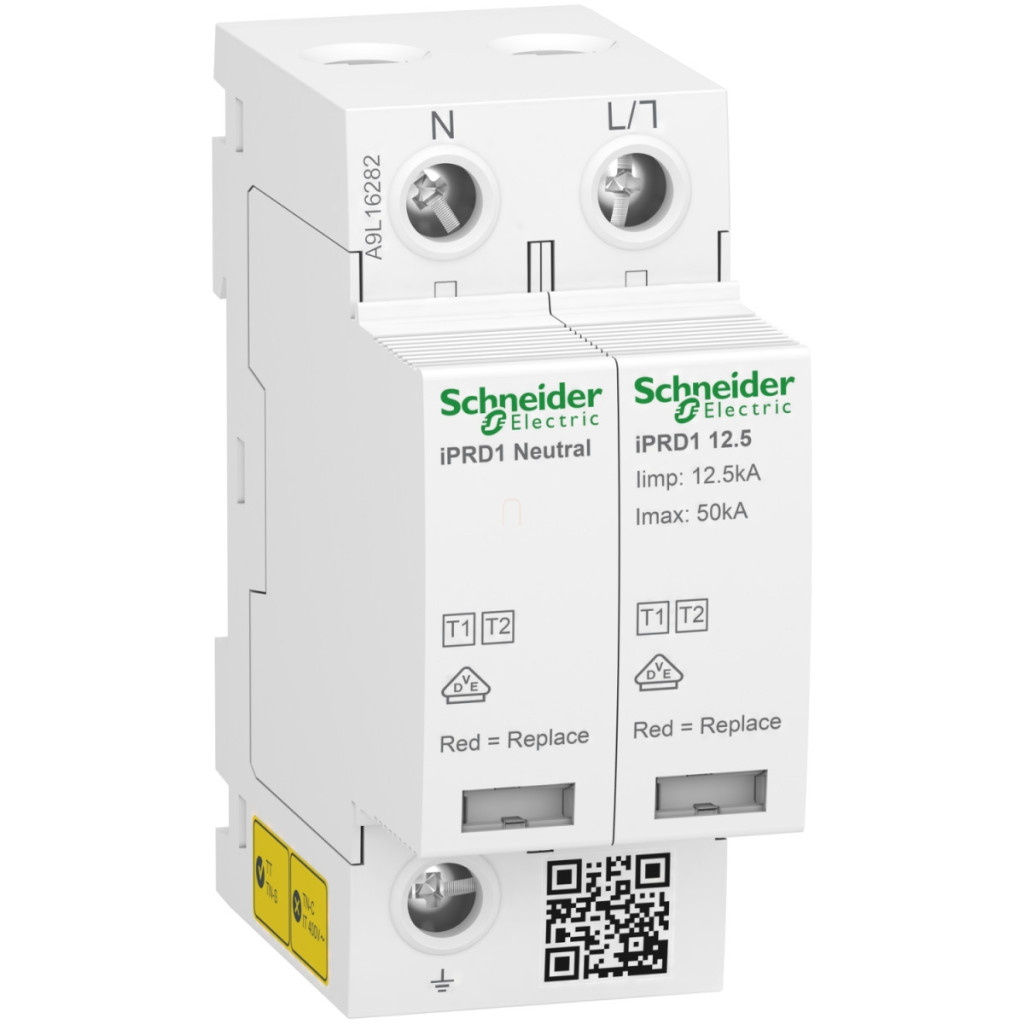

Dispozitivul modular de protecție împotriva supratensiunilor Schneider Electric Acti9 iPRD1 A9L16282 oferă o protecție excepțională pentru rețelele electrice împotriva fulgerelor și a altor supratensiuni. Acest dispozitiv cu configurație 1P+N și inserții înlocuibile aparține tipului 1+2, ceea ce înseamnă că este potrivit pentru protecția împotriva fulgerelor directe și indirecte, fiind astfel o alegere ideală atât pentru mediile rezidențiale, cât și pentru cele comerciale. Dispozitivul are parametri tehnici excelenți: poate conduce un curent de impuls de 12,5 kA în mod diferențial (L/N) și până la 50 kA în mod comun (N/PE). Curentul maxim de descărcare este de 50 kA, iar curentul nominal de descărcare este de 20 kA. Tensiunea maximă de funcționare continuă este de 350 V în modul diferențial și de 255 V în modul comun. Nivelul de protecție este extrem de scăzut, mai mic de 1,5 kV, ceea ce oferă o protecție remarcabilă pentru echipamentele electronice sensibile. Acti9 iPRD1 funcționează la o tensiune nominală de funcționare de 230 V c.a. (+/- 10%) la o frecvență de 50/60 Hz. Utilizează o tehnologie avansată de protecție împotriva supratensiunilor: o combinație de MOV (varistor cu oxid metalic) și GDT (tub de descărcare cu gaz), care oferă o protecție eficientă împotriva tuturor tipurilor de supratensiuni. Dispozitivul poate rezista, de asemenea, la supratensiuni temporare: 337 V în direcția L/N timp de 5 secunde și 1200 V în direcția N/PE timp de 200 ms în modul de defectare în condiții de siguranță. Dispozitivul de protecție poate fi combinat cu o siguranță gG de 160 A (standard 120 kA) sau un întrerupător compact NSX160E de 80 A (standard 25 kA). Curentul rezidual este de numai 0,003 mA în direcția N/PE. Acti9 iPRD1 A9L16282 are, de asemenea, o funcție de semnalizare la distanță prin intermediul unui contact de semnal SD (1 C/O), care permite monitorizarea de la distanță a stării dispozitivului. Semnalizarea locală este asigurată de doi indicatori mecanici: alb indică funcționarea normală, iar roșu indică sfârșitul duratei de viață. Dispozitivul este ușor de instalat pe o șină DIN (clip-on) și ocupă doar 4 x 9 mm spațiu. Dimensiunile sale sunt 89 mm înălțime, 36 mm lățime și 69 mm adâncime, cu o greutate netă de 290 g. Este fabricat din PA6 și are culoarea albă (RAL 9003). Se conectează folosind blocuri terminale de tip tunel, care acceptă cabluri flexibile cu o secțiune transversală de 10-25 mm² și cabluri rigide cu o secțiune transversală de 10-35 mm² pe partea de fază, în timp ce pe partea de împământare, capacitatea este de 16-25 mm² pentru cablurile flexibile și de 16-35 mm² pentru cablurile rigide. Lungimea de dezizolare a firului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. Domeniul larg de temperatură de funcționare al Acti9 iPRD1 (-25 până la 60 °C) și condițiile de mediu (umiditate relativă de 5 până la 95%, altitudine de funcționare de 2000 m, grad de poluare 3, protecție IK05) asigură o funcționare fiabilă în diverse condiții.
Schneider Electric Acti 9 iPRD1 - A9L16282 - descărcător de supratensiune, 12,5r, 1P - N date tehnice
Caracteristici principale
Denumirea produsului: Acti9 iPRD1
Număr articol: A9L16282
Tipul produsului: Descărcător de supratensiune cu inserție înlocuibilă
Denumire scurtă: iPRD1 12,5
Aplicație: Distribuție
Poli: 1P + N
Semnalizare la distanță: Da
Contacte de semnalizare: 1 SD (1 C/O)
Tip descărcător de supratensiune: Rețea de distribuție electrică
Sistem de împământare: TN-S, TT
Date tehnice
Clasa descărcătorului de supratensiune: Tip 1 + 2
Tehnologie: MOV + GDT
Tensiune nominală de funcționare: 230 V c.a. (+/- 10 %) 50/60 Hz
Curent nominal de descărcare: 20 kA
Curent maxim de descărcare: 50 kA
Curent impuls: Mod comun: 50 kA N/PE, Mod diferențial: 12,5 kA L/N Tensiune maximă de funcționare continuă: Mod diferențial: 350 V L/N, Mod comun: 255 V N/PE
Nivel maxim de protecție: <1,5 kV tip 1 + 2
Curent rezidual: 0,003 mA N/PE
Supra tensiune tranzitorie: 337 V L/N 5 s rezistență, 1200 V N/PE 200 ms mod de defectare în condiții de siguranță
Tipul dispozitivului de deconectare: Siguranță asociată gG 160 A 120 kA standard, Întrerupător asociat Compact NSX160E 80 A 25 kA standard
Indicații și conexiuni
Indicație locală: Funcționare: indicator mecanic (alb), Sfârșitul duratei de viață: indicator mecanic (roșu)
Metodă de montare: Clip-on (șină DIN)
Pasi de 9 mm: 4
Conexiuni - blocuri terminale: Bloc terminal tip tunel (fază) 10…25 mm² flexibil, Bloc terminal tip tunel (fază) 10…35 mm² rigid, Bloc terminal tip tunel (împământare) 16…25 mm² flexibil, bloc terminal tip tunel (împământare) 16…35 mm² rigid
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Caracteristici fizice
Înălțime: 89 mm
Lățime: 36 mm
Adâncime: 69 mm
Culoare: Alb (RAL 9003)
Material: PA6
Condiții de mediu
Grad de protecție IK: IK05 conform IEC 62262
Grad de contaminare: 3
Umiditate relativă: 5…95 %
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -25…60 °C
Temperatura ambiantă în timpul depozitării: -40…80 °C
Segment de piață
Domeniu de aplicare: Clădiri rezidențiale, spații comerciale
