Dispozitivul de protecție împotriva supratensiunilor Schneider Electric Acti9 iPRD1 tip A9L16382 este un dispozitiv modular, înlocuibil, care oferă protecție eficientă împotriva supratensiunilor în rețelele electrice. Dispozitivul este disponibil într-o versiune cu 3 poli și are o funcție de semnalizare la distanță încorporată, care permite monitorizarea de la distanță a stării sale de funcționare. Acest dispozitiv compact aparține familiei de produse Schneider Electric Acti9 și este special conceput pentru aplicații în rețelele de distribuție. Produsul funcționează ca un dispozitiv de protecție combinat de tip 1+2, ceea ce înseamnă că oferă protecție atât împotriva descărcărilor directe de la fulgere, cât și împotriva supratensiunilor indirecte. Tehnologia de protecție se bazează pe o combinație de MOV (varistor cu oxid metalic) și GDT (dispozitiv de protecție împotriva supratensiunilor cu descărcare de gaz), care oferă un nivel excelent de protecție pentru echipamentele electronice. În ceea ce privește parametrii tehnici, A9L16382 are o tensiune nominală de funcționare de 400 V CA (+/- 10%) la o frecvență de 50/60 Hz, în timp ce tensiunea maximă de funcționare continuă (Uc) între L/PE este de 350 V. Dispozitivul are o capacitate nominală de descărcare de 20 kA și o capacitate maximă de descărcare de 50 kA. Valoarea curentului de impuls (Iimp) în mod comun este de 12,5 kA între L/PE. Nivelul maxim de protecție la tensiune (Up) este mai mic de 1,5 kV, ceea ce oferă o protecție excelentă pentru echipamentele electronice sensibile. Curentul de scurgere este de numai 0,9 mA între L/PE. Dispozitivul poate rezista la o supratensiune temporară de 442 V între L/PE timp de 120 de minute sau 1455 V timp de 200 ms în modul de defectare în condiții de siguranță. Starea descărcătorului de supratensiune poate fi verificată cu ușurință prin semnalizare locală și la distanță. Starea de funcționare este indicată de un indicator mecanic alb, în timp ce sfârșitul duratei de viață este indicat de un indicator mecanic roșu. Configurația contactului de semnalizare la distanță este 1 SD (1 C/O). Ca dispozitiv de deconectare poate fi utilizată o siguranță standard gG 160 A 120 kA sau un întrerupător compact NSX160E 80 A 25 kA. Dispozitivul este proiectat pentru a fi fixat pe o șină DIN și are dimensiunile de 89 mm înălțime, 54 mm lățime, 69 mm adâncime, cu o lățime a modulului de 9 mm, ocupând în total 6 module. Produsul este de culoare albă (RAL 9003) și este fabricat din material PA6. Conexiunile sunt blocuri terminale de tip tunel, pentru fire flexibile de 10-25 mm² sau rigide de 10-35 mm² și pentru împământare cu fire flexibile de 16-25 mm² sau rigide de 16-35 mm². Lungimea de dezizolare a firului este de 14 mm, iar cuplul de strângere este de 3,5 Nm.

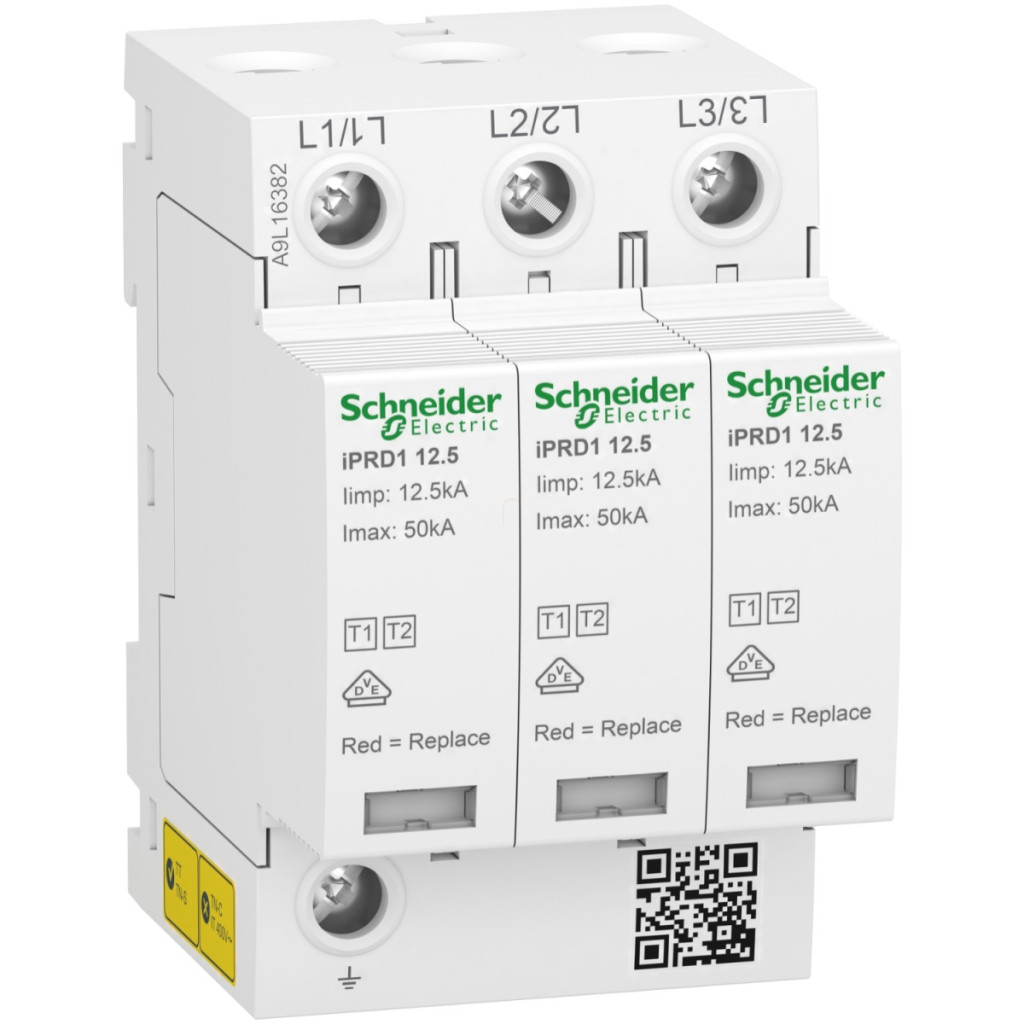

Schneider Electric Acti 9 iPRD1 - A9L16382 - descărcător de supratensiune, 12,5r, 3P date tehnice
Caracteristici principale
Familia de produse: IPRD1
Denumirea familiei de produse: Acti9
Denumirea produsului: Acti9 iPRD1
Tipul produsului sau al componentei: Descărcător de supratensiune cu inserție înlocuibilă
Denumirea scurtă a dispozitivului: iPRD1 12,5
Aplicație dispozitiv: Distribuție
Standarde: EN 61643-11:2012, IEC 61643-11:2011
Certificări de calitate: CE, EAC, VDE
Descriere pol: 3P
Semnalizare la distanță: Da
Configurație contacte de semnal: 1 SD (1 C/O)
Tip descărcător de supratensiune: Rețea de distribuție electrică
Sistem de împământare: TN-C Caracteristici suplimentare Clasa tipului descărcătorului de supratensiune: tip 1 + 2 Tehnologia descărcătorului de supratensiune: MOV + GDT Tensiune nominală de funcționare [Ue]: 400 V c.a. (+/- 10%) la 50/60 Hz
Capacitate nominală de descărcare: 20 kA
Capacitate maximă de descărcare: 50 kA
Curent de impuls [Iimp]: Mod comun: 12,5 kA L/PE
Tensiune nominală maximă de funcționare [Uc]: Mod comun: 350 V L/PE
Nivel maxim de protecție la tensiune [Up]: <1,5 kV tip 1 + 2 Curent rezidual: 0,9 mA L/PE Supra tensiune temporară [Ut]: 442 V L/PE rezistență 120 minute, 1455 V L/PE 200 ms mod de defectare sigur Tipul dispozitivului de deconectare: Siguranță asociată gG 160 A 120 kA standard, Întrerupător asociat Compact NSX160E 80 A 25 kA standard Indicator local: Funcționare: indicator mecanic (alb), Sfârșitul duratei de viață: indicator mecanic (roșu)
Metodă de montare: Snap-on (șină DIN)
Lățime modul 9 mm: 6
Înălțime: 89 mm
Lățime: 54 mm
Adâncime: 69 mm
Culoare: Alb (RAL 9003) Material: PA6 Conexiuni - blocuri terminale: Bloc terminal tip tunel (fază) 10...25 mm² flexibil, bloc terminal tip tunel (fază) 10...35 mm² rigid, bloc terminal tip tunel (pământ) 16...25 mm² flexibil, bloc terminal tip tunel (pământ) 16...35 mm² rigidă
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Curent de impuls: 12,5 kA
Cod de compatibilitate: IPRD1
Segment de piață: Comerț cu amănuntul, rezidențial
Caracteristici de mediu
Grad de protecție IK: IK05 conform IEC 62262
Nivel de poluare: 3
Umiditate relativă: 5...95 %
Altitudine de funcționare: 2000 m
Temperatura aerului ambiant de funcționare: -25...60 °C
Temperatura aerului ambiant de depozitare: -40...80 °C
