Acti9 iQuick PRD20r este un descărcător de supratensiune profesional care oferă protecție eficientă sistemelor electrice împotriva daunelor cauzate de fulgere și alte supratensiuni. Acest modul cu configurație 3P+N este potrivit în special pentru instalații în care fiabilitatea continuă a funcționării și indicarea de la distanță a stării sunt importante. Schneider Electric A9L16297 iQuick PRD20r este un dispozitiv de protecție împotriva supratensiunilor de tip 2, special conceput pentru a proteja rețelele de distribuție electrică. Dispozitivul poate fi utilizat atât în sisteme de împământare TT, cât și TN-S. Acesta combină tehnologia modernă MOV (varistor cu oxid metalic) și GDT (tub de descărcare cu gaz) pentru o protecție maximă. Tensiunea nominală de funcționare a modulului este de 230/400 V c.a. (+/- 10%) la o frecvență de 50/60 Hz. Curentul nominal de descărcare (In) este de 5 kA în mod comun (între L/PE și N/PE) și, de asemenea, de 5 kA în mod diferențial (între L/N). Curentul maxim de descărcare atinge o valoare impresionantă de 20 kA în toate privințele. Tensiunea maximă de funcționare continuă (Uc) este de 264 V în modul comun N/PE și de 350 V în modul comun L/PE și în modul diferențial L/N. Nivelul maxim de protecție la tensiune (Up) al dispozitivului iQuick PRD20r este extrem de scăzut, rămânând sub 1,5 kV în toate cazurile, ceea ce oferă o protecție remarcabilă pentru echipamentele electronice sensibile. Întrerupătorul integrat (Icu 25 kA) deconectează automat descărcătorul de supratensiune în cazul unei defecțiuni, sporind astfel siguranța sistemului. Funcția de semnalizare la distanță este implementată printr-un circuit de semnalizare de 2 A/250 V CA 50/60 Hz, care permite monitorizarea de la distanță a stării dispozitivului. Produsul poate fi fixat pe o șină DIN, asigurând o instalare ușoară. Dimensiunile sale sunt compacte: înălțime 94 mm, lățime 131,5 mm, adâncime 75,9 mm. Dispozitivul de protecție împotriva supratensiunii are conectori de tip tunel albi (RAL 9003) atât în partea superioară, cât și în partea inferioară, care sunt potriviți pentru cabluri cu o secțiune transversală de 2,5-25 mm². Cuplul de strângere al conectorilor este de 2,5 Nm. Dispozitivul are un grad de rezistență la impact IK05 conform IEC 62262 și poate fi utilizat într-un interval larg de temperaturi (-25...60 °C). Poate fi depozitat la temperaturi cuprinse între -40 și 70 °C, funcționează la niveluri de umiditate relativă între 5 și 95% și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării.

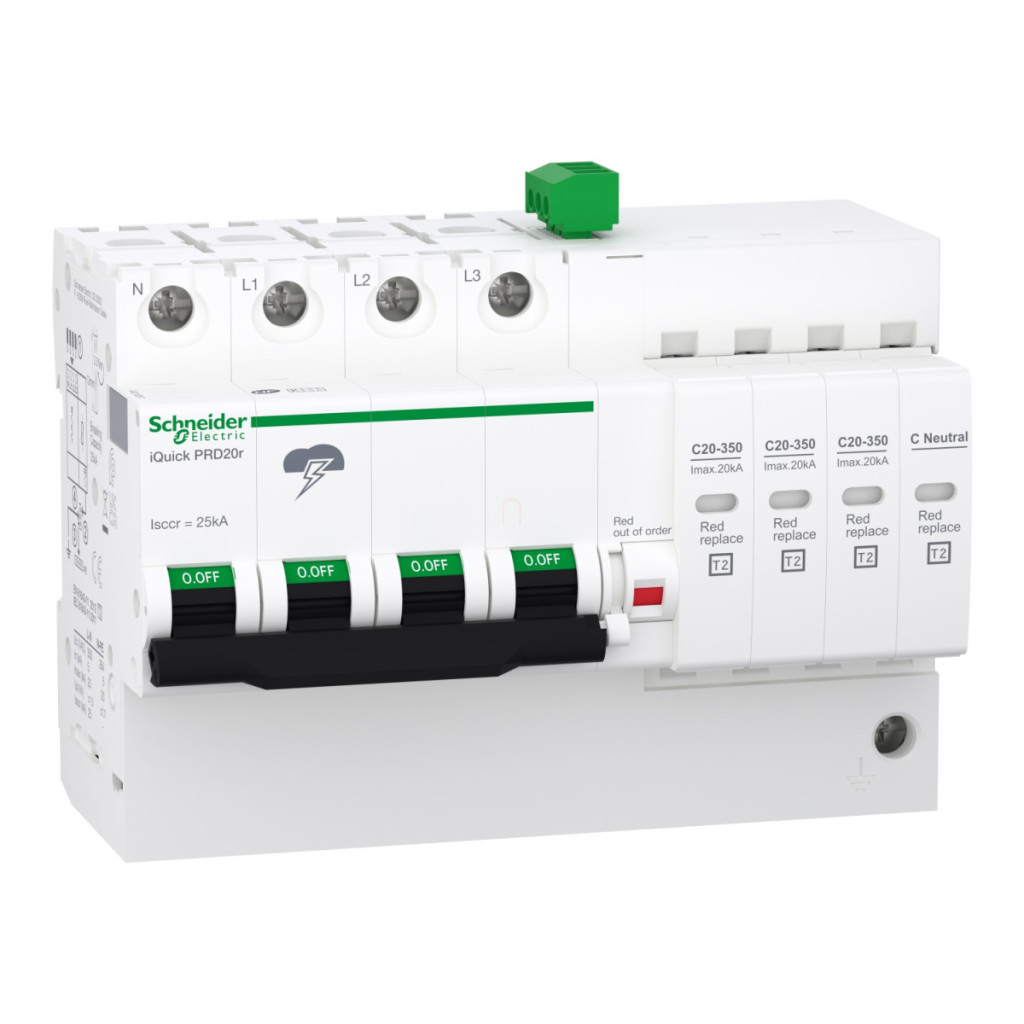

Schneider Electric Acti 9 iQuickPRD - A9L16297 - descărcător de supratensiune, cu semnalizare la distanță, 20 kA, 3P - N date tehnice
Caracteristici principale
Familia de produse: iQuick PRD
Seria de produse: Acti9
Denumirea produsului: Acti9 iQuick PRD
Tip produs: Descărcător de supratensiune cu inserție înlocuibilă
Denumire scurtă dispozitiv: iQuick PRD20r
Aplicație dispozitiv: Distribuție
Standarde: EN 61643-11:2012, IEC 61643-11:2011
Certificate: CE, KEMA-KEUR, NF
Poli: 3P + N
Semnalizare la distanță: Da
Configurație contacte de semnalizare: 1 SD (1 C/O)
Tip descărcător de supratensiune: Rețea de distribuție electrică
Sistem de împământare: TT, TN-S Date tehnice Clasa descărcătorului de supratensiune: Tip 2 Tehnologia descărcătorului de supratensiune: MOV + GDT
Tensiune nominală de funcționare: 230/400 V c.a. (+/- 10 %) 50/60 Hz
Curent nominal de descărcare: Mod comun: 5 kA (L/PE), Mod comun: 5 kA (N/PE), Mod diferențial: 5 kA (L/N) Curent maxim de descărcare: Mod comun: 20 kA L/PE, Mod comun: 20 kA N/PE, Mod diferențial: 20 kA L/N Tensiune maximă de funcționare continuă: Mod comun: 264 V N/PE, Mod comun: 350 V L/PE, Mod diferențial: 350 V L/N
Nivel maxim de protecție la tensiune: Mod comun <1,5 kV Tip 2 L/PE, Mod comun <1,5 kV Tip 2 N/PE, Mod diferențial <1,5 kV Tip 2 L/N
Tip dispozitiv de întrerupere: Dispozitiv de întrerupere integrat - Icu 25 kA
Tensiune circuit de semnalizare: 2 A/250 V CA 50/60 Hz
Metodă de montare: Clip-on (șină DIN)
Caracteristici fizice
Diviziuni de 9 mm: 14,6 Înălțime: 94 mm Lățime: 131,5 mm Adâncime: 75,9 mm Culoare: Alb (RAL 9003) Conexiuni: Conector tip tunel (partea inferioară) 2,5...25 mm², conector tip tunel (partea superioară) 2,5...25 mm²
Cuplu de strângere: 2,5 N.m
Cod de compatibilitate: iQuick PRD20r
Condiții de mediu
Grad de protecție IK: IK05 conform IEC 62262
Umiditate relativă: 5...95 %
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
