Dispozitivul de protecție împotriva supratensiunilor Schneider Electric Acti9 iQuick PRD8r este un descărcător de trăsnet modular de ultimă generație, care oferă protecție eficientă împotriva supratensiunilor care afectează rețelele electrice. Produsul cu numărul de articol A9L16298 aparține familiei de produse Acti9 și dispune de o funcție de semnalizare la distanță încorporată, care permite monitorizarea de la distanță a stării dispozitivului. Acest dispozitiv cu 1 pol P+N, adică care oferă protecție pentru un conductor de fază și neutru, funcționează ca un descărcător de supratensiune de tip 2+3, ceea ce înseamnă că oferă protecție combinată împotriva supratensiunilor cauzate atât de fulgere din apropiere, cât și de fulgere îndepărtate. Din punct de vedere tehnologic, utilizează o combinație de MOV (varistor cu oxid metalic) și GDT (dispozitiv de protecție împotriva supratensiunilor cu descărcare de gaz), care oferă o protecție optimă. Tensiunea nominală de funcționare este de 230 V c.a. (+/- 10%) la o frecvență de 50/60 Hz, iar tensiunea maximă de funcționare continuă este de 350 V L/PE și L/N și 264 V N/PE. Nivelul maxim de protecție (Up) al dispozitivului conform tipului 2 este <1,5 kV în raport cu L/PE, <1,7 kV în raport cu N/PE și <1,2 kV în raport cu L/N. Nivelurile de protecție conform tipului 3 sunt la fel de favorabile: <1,4 kV în raport cu L/PE, de asemenea <1,4 kV în raport cu L/N și <1,5 kV în raport cu N/PE. Curentul nominal de descărcare este de 2 kA în toate cele trei relații (L/PE, N/PE, L/N), în timp ce curentul maxim de descărcare este de 8 kA în toate cele trei relații, ceea ce oferă o protecție adecvată împotriva evenimentelor frecvente de supratensiune. iQuick PRD8r are un întrerupător miniatural integrat cu capacitate de întrerupere de 25 kA, care deconectează în mod fiabil echipamentul de la rețeaua electrică în cazul unei defecțiuni. Semnalizarea la distanță se realizează printr-un circuit de semnalizare de 2 A/250 V CA 50/60 Hz cu configurație de contact de semnalizare 1 SD (1 C/O). Dispozitivul poate fi fixat pe o șină DIN, are o lățime de 72 mm și ocupă spații modulare de 8 x 9 mm. Are o înălțime de 94 mm și o adâncime de 75,9 mm. Dispozitivul poate fi utilizat atât în sisteme de împământare TN-S, cât și TT, permițând o instalare flexibilă în majoritatea rețelelor electrice. Dispozitivul de protecție împotriva supratensiunii iQuick PRD8r este conform cu cerințele standardelor EN 61643-11:2012 și IEC 61643-11:2011 și are certificări CE, NF și KEMA-KEUR, care garantează fiabilitatea și siguranța produsului. Se conectează atât în partea superioară, cât și în partea inferioară cu conectori tunel potriviți pentru cabluri cu o secțiune transversală de 2,5-25 mm². Cuplul de strângere este de 2,5 Nm. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +60 °C și depozitat la temperaturi cuprinse între -40 °C și +70 °C. Poate fi utilizat la altitudini de până la 2000 de metri și funcționează în mod fiabil la niveluri de umiditate relativă de 5-95%.

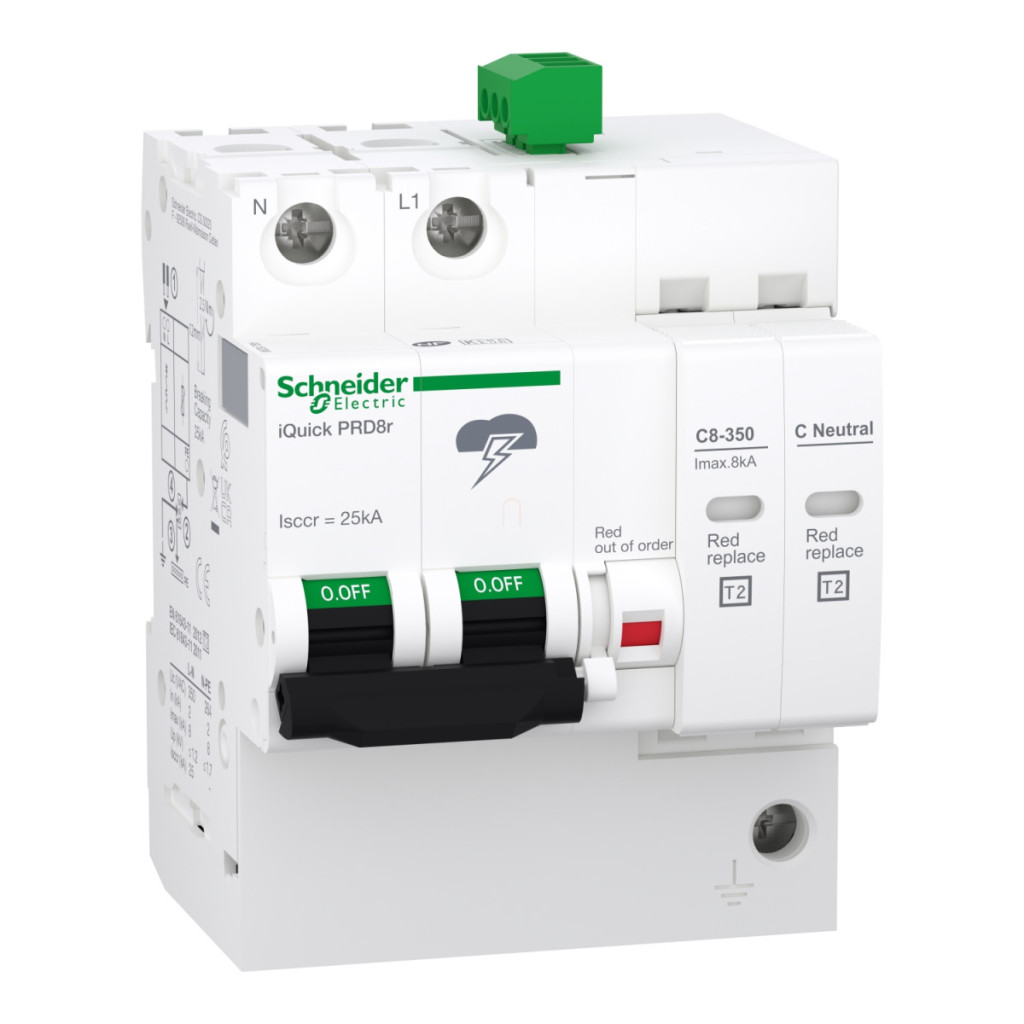

Schneider Electric Acti 9 iQuickPRD - A9L16298 - descărcător de supratensiune, cu indicare la distanță, 8 kA, 1P - N date tehnice
Date generale
Familia de produse: iQuick PRD
Seria de produse: Acti9
Denumirea produsului: Acti9 iQuick PRD
Denumire scurtă a dispozitivului: iQuick PRD8r
Tip: Descărcător de supratensiune cu inserție înlocuibilă
Aplicație: Rețea de distribuție
Poli: 1P + N
Semnalizare la distanță: Da
Contacte de semnalizare: 1 SD (1 C/O)
Sistem de împământare: TN-S, TT
Caracteristici tehnice
Clasa descărcătorului de supratensiune: Tip 2+3
Tehnologia descărcătorului de supratensiune: MOV + GDT Tensiune nominală de funcționare: 230 V c.a. (+/- 10 %) 50/60 Hz Curent nominal de descărcare: 2 kA (L/PE), 2 kA (N/PE), 2 kA (L/N) Curent maxim de descărcare: 8 kA L/PE, 8 kA N/PE, 8 kA L/N Tensiune în circuit deschis: 10 kV tip 3 L/PE, 10 kV tip 3 N/PE, 10 kV tip 3 L/N Tensiune maximă de funcționare continuă: 264 V N/PE, 350 V L/PE, 350 V L/N
Nivel maxim de protecție: <1,5 kV tip 2 L/PE, <1,7 kV tip 2 N/PE, <1,2 kV tip 2 L/N, <1,4 kV tip 3 L/PE, <1,4 kV tip 3 L/N, <1,5 kV tip 3 N/PE Dispozitiv de izolare: Întrerupător integrat - Icu 25 kA Tensiune circuit indicator: 2 A/250 V c.a. 50/60 Hz
Date mecanice
Metodă de montare: Șină DIN cu fixare prin clipsare
Lățime modul 9 mm: 8
Înălțime: 94 mm
Lățime: 72 mm
Adâncime: 75,9 mm
Culoare: Alb (RAL 9003)
Conexiuni: Bloc terminal tip tunel (partea inferioară) 2,5...25 mm², bloc terminal tip tunel (partea superioară) 2,5...25 mm²
Cuplu de strângere: 2,5 N.m
Cod de compatibilitate: iQuick PRD8r
Caracteristici de mediu
Protecție IK: IK05 conform IEC 62262
Umiditate relativă: 5...95 %
Altitudine de funcționare: 2000 m
Temperatură ambiantă de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...70 °C
