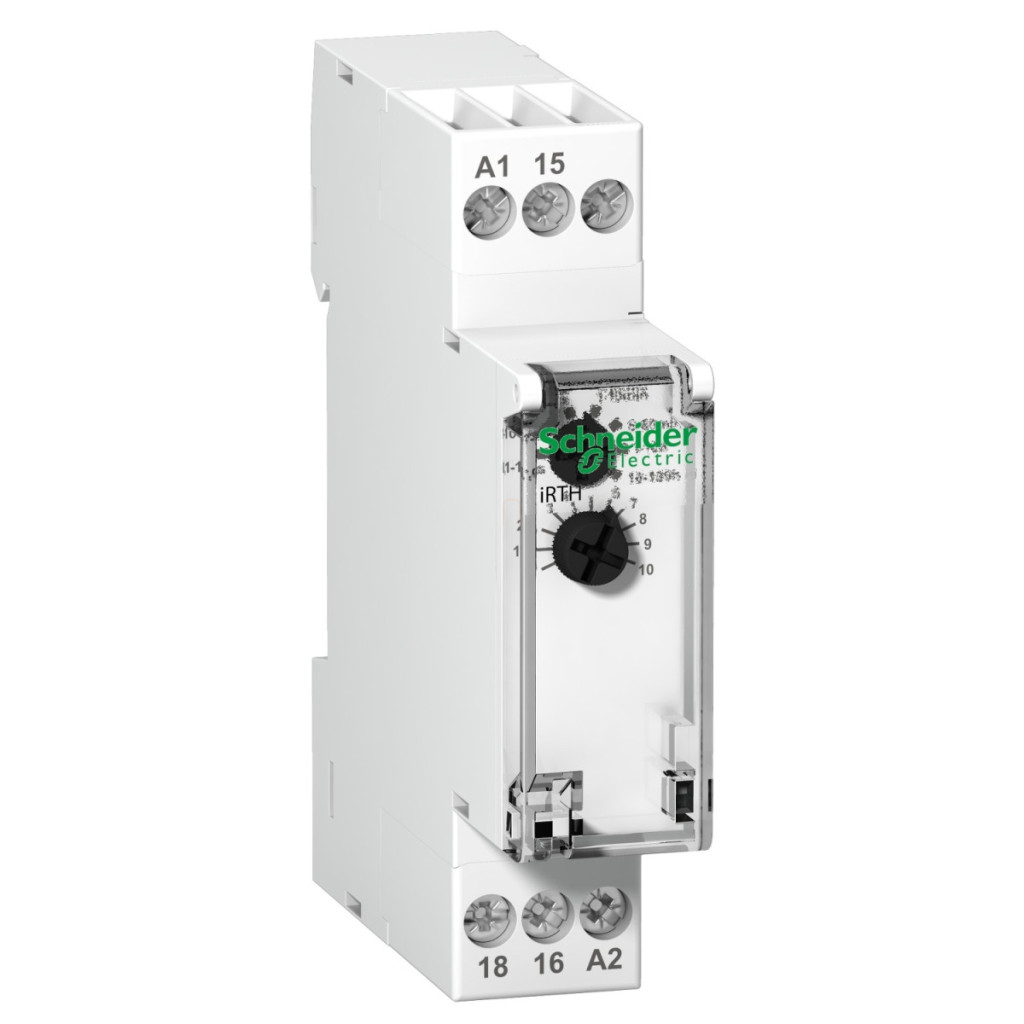

Releul temporizat Schneider Electric Acti9 iRTH, cu numărul de model A9E16068, este un releu temporizat extrem de versatil și fiabil, care poate fi utilizat într-o gamă largă de aplicații în medii industriale și de automatizare a clădirilor. Acest releu temporizat profesional a fost dezvoltat special pentru întârzierea opririi sarcinii, fiind ideal pentru sistemele în care este necesară oprirea în siguranță sau funcționarea intermitentă a echipamentelor. Releul Schneider Electric iRTH oferă opțiuni flexibile de alimentare, deoarece poate fi utilizat cu o sursă de alimentare de 24-240 V c.a. 50/60 Hz sau 24 V c.c. Această compatibilitate largă facilitează integrarea în diverse sisteme. Releul are 1 contact de comutare (C/O) capabil să comute sarcini de 8 A la 250 V c.a. sau c.c., dar este potrivit și pentru semnale de control mai mici, cu curenți de până la 0,01 A la 5 V c.c. Această gamă largă de funcționare permite utilizarea sa atât în aplicații de putere, cât și de nivel de semnal. O caracteristică remarcabilă a releului de timp iRTH este gama sa extrem de largă de temporizare, care se extinde de la 0,1 secunde la 360.000 secunde (100 ore). Timpul de întârziere dorit poate fi setat cu ușurință folosind comutatorul rotativ de pe dispozitiv, ceea ce face ca releul să fie ușor de configurat pentru diferite cerințe de aplicație. Precizia de funcționare este excelentă, cu o eroare de numai ±10%, în timp ce repetabilitatea este de ±0,5%. Procesul de temporizare este indicat de LED-ul intermitent de pe dispozitiv, permițând monitorizarea vizuală a funcționării. Durata minimă necesară a impulsului este de 100 ms, ceea ce este suficient de scurt pentru majoritatea aplicațiilor. Dispozitivul are o imunitate la întreruperi de alimentare de 20 ms, astfel încât întreruperile scurte de alimentare nu îi afectează funcționarea. Ca parte a seriei Acti9, releul de timp iRTH poate fi montat pe o șină DIN de 35 mm într-un design standard. Are o lățime de numai 2 module DIN (18 mm), astfel încât poate fi instalat cu ușurință în dulapuri de comutație cu spațiu limitat. Dispozitivul are o înălțime de 93 mm și o adâncime de 72 mm, este de culoare albă și are protecție IP20. Se conectează folosind blocuri terminale de tip tunel, care sunt potrivite pentru cabluri flexibile de 2 x 1,5 mm² sau rigide de 2,5 mm², cu sau fără manșoane. Releul poate fi utilizat la temperaturi ambientale cuprinse între -5 °C și 55 °C, iar intervalul de temperatură de depozitare este de la -40 °C la 70 °C. Releul temporizat Schneider Electric A9E16068 oferă o durabilitate mecanică și electrică remarcabilă: garantează 5 milioane de cicluri de comutare mecanică și 100.000 de cicluri de comutare electrică în categoria AC-1, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă.
Schneider Electric Acti 9 iRT, iRBN, iRLI, iRC - A9E16068 - releu temporizat, 2P, Uc 24-240 VAC, 24VDC date tehnice
Caracteristici principale
Aplicație releu: Releu cu întârziere temporală
Tip întârziere: Întârziere deconectare sarcină
Familia de produse: Acti9
Denumirea produsului: IRT
Denumirea scurtă a dispozitivului: iRTH
Configurația contactelor: 1 C/O (contact de comutare)
Caracteristici suplimentare
Curent nominal de funcționare: 8 A la 250 V c.a., 8 A la 250 V c.c., 0,01 A la 5 V c.c.
Durata impulsului: > 100 ms
Indicație locală: LED, clipește în timpul întârzierii
Tip de setare: Comutator rotativ pentru configurarea întârzierii
Interval de întârziere: 0,1...360000 s
Eroare de precizie: +/- 10 %
Repetabilitate: +/- 0,5 %
Tensiune circuit de control: 24...240 V c.a. 50/60 Hz, 24 V c.c.
Tensiune nominală de alimentare: 24...240 V c.a. 50/60 Hz, 24 V c.c.
Montare
Metoda de montare: Fixă
Suprafață de montare: Șină DIN simetrică de 35 mm
Lățime modul: 2 (9 mm)
Dimensiuni și caracteristici fizice
Înălțime: 93 mm
Lățime: 18 mm
Adâncime: 72 mm
Culoare: Alb
Caracteristici electrice
Durată de viață mecanică: 5.000.000 de cicluri
Durată de viață electrică: AC-1: 100.000 de cicluri
Comportament la cădere de tensiune: 100 ms
Imunitate la căderea de tensiune: 20 ms
Conexiuni
Terminale: Terminale de tip tunel pentru 2 cabluri: 1,5 mm² cu sau fără manșoane flexibile, 2,5 mm² cu sau fără manșoane rigide
Condiții de mediu
Grad de protecție IP: IP20
Temperatura ambiantă de funcționare: -5...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
