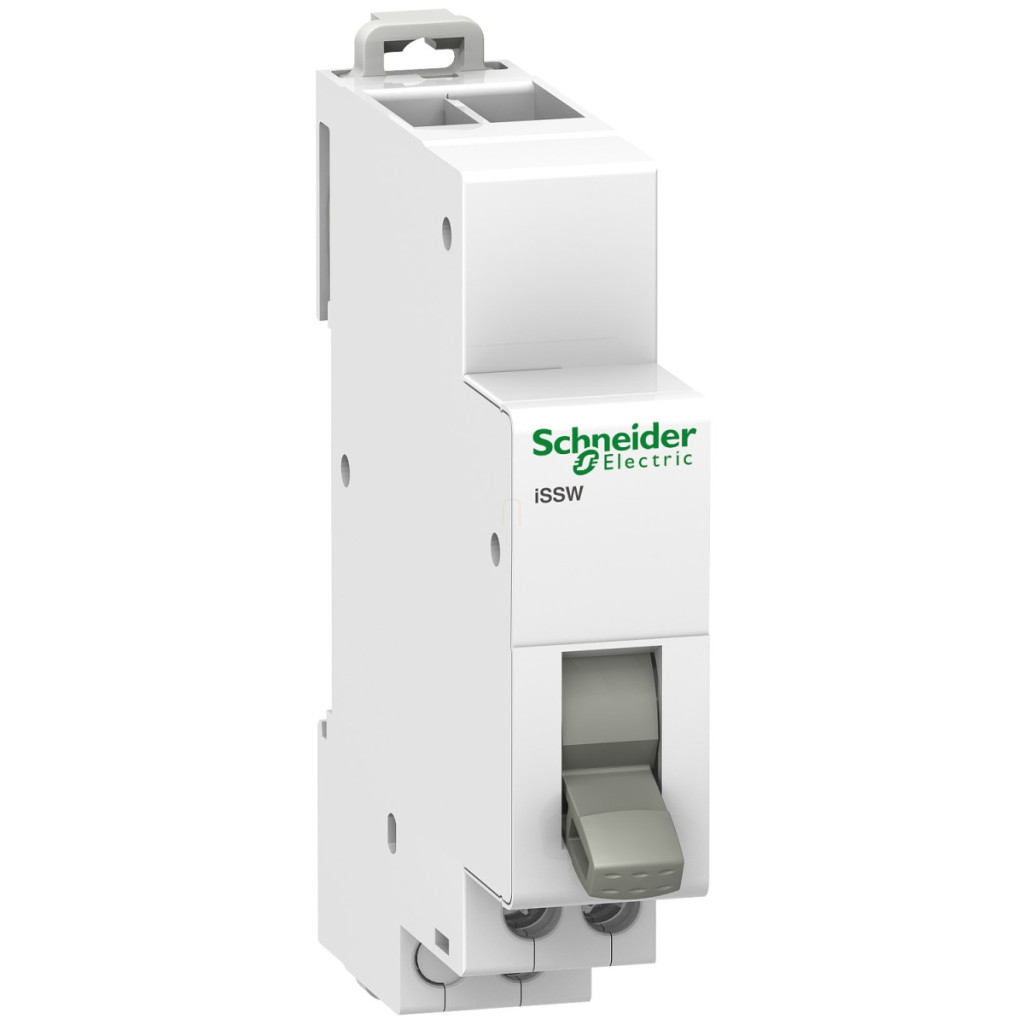

Comutatorul Acti9 iSSW face parte din soluțiile profesionale de control al circuitelor oferite de Schneider Electric, care se remarcă prin designul compact și performanța fiabilă. Modelul A9E18070 este un comutator cu două poziții, cu o tensiune nominală de 20 A și o tensiune de funcționare de 250 V c.a., care reprezintă alegerea perfectă pentru controlul circuitelor electrice în diverse aplicații industriale și comerciale. Acest comutator are un design cu 1 pol și 1 contact de comutare (C/O), permițând o configurare flexibilă a circuitului. Comutatorul este acționat cu cheie și marcat cu 0-1, oferind un feedback vizual clar asupra stării actuale de comutare. Seria iSSW este fabricată în conformitate cu standardele IEC 60669-1 și IEC 60947-5-1, ceea ce garantează o funcționare sigură și fiabilă. Este disponibil în culoarea albă, astfel încât se integrează armonios în dulapurile de comutare moderne. Comutatorul de schimbare Schneider Electric A9E18070 este extrem de ușor de instalat datorită metodei de montare pe șină DIN. Ocupă doar 2x9 mm (18 mm) lățime pe șina DIN, ceea ce este deosebit de avantajos atunci când spațiul este limitat în dulapul de distribuție. În ciuda dimensiunilor sale compacte (82 mm înălțime, 18 mm lățime, 75 mm adâncime), dispozitivul oferă performanțe excelente. Produsul are o durabilitate electrică remarcabilă, garantând 30.000 de cicluri de comutare în categoria AC-22 cu un factor de putere de 0,8. Conectarea se realizează prin intermediul blocurilor terminale tunel în trepte, unde pot fi conectate 2 cabluri (0,5-2,5 mm² flexibile sau rigide) pe fiecare parte. Lungimea de dezizolare a cablului este de 9 mm, iar cuplul de strângere este de 1 Nm. Dispozitivul are protecție IP20 în conformitate cu IEC 60529, care asigură protecție împotriva pătrunderii obiectelor solide mai mari de 12,5 mm. Comutatorul Schneider Electric Acti9 iSSW poate fi utilizat într-o gamă largă de temperaturi de funcționare (-20 °C până la +50 °C) și poate rezista la o umiditate relativă de până la 95% la 55 °C, asigurând o funcționare fiabilă într-o mare varietate de condiții de mediu.
Schneider Electric Acti9 iSSW - A9E18070 - comutator de schimbare, două poziții, 1 contact de schimbare date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSSW
Tipul produsului: Comutator de schimbare
Denumirea scurtă a produsului: iSSW
Aplicație: Controlul circuitului electric
Descrierea polului: 1P
Tipul și compoziția contactelor: 1 C/O (contact de comutare)
Tensiune nominală de funcționare: 250 V c.a. 50/60 Hz
Standarde: IEC 60669-1, IEC 60947-5-1
Informații suplimentare
Curent nominal de funcționare: 20 A
Tip de control: Cheie, 2 poziții
Marcaj: 0 - 1
Metodă de montare: Snap-in
Bază de montare: Șină DIN
Pas de 9 mm: 2
Înălțime: 82 mm
Lățime: 18 mm
Adâncime: 75 mm
Culoare: Alb
Durată de viață electrică: AC-22: 30.000 de cicluri cos Phi = 0,8
Conexiuni și blocuri terminale
Tip bloc terminal: Bloc terminal tunel în trepte (partea inferioară) 2 cabluri 0,5…2,5 mm² flexibile
Bloc terminal tunel în trepte (partea inferioară) pentru 2 cabluri 0,5…2,5 mm² rigide, fără capace de capăt
Lungime de dezizolare a cablului: 9 mm
Cuplu de strângere: 1 N.m
Caracteristici de mediu
Clasa de protecție IP: IP20 conform IEC 60529
Tropicalizare: 2
Grad de poluare: 3
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă în timpul funcționării: -20…50 °C
Temperatura ambiantă în timpul depozitării: -40…70 °C
