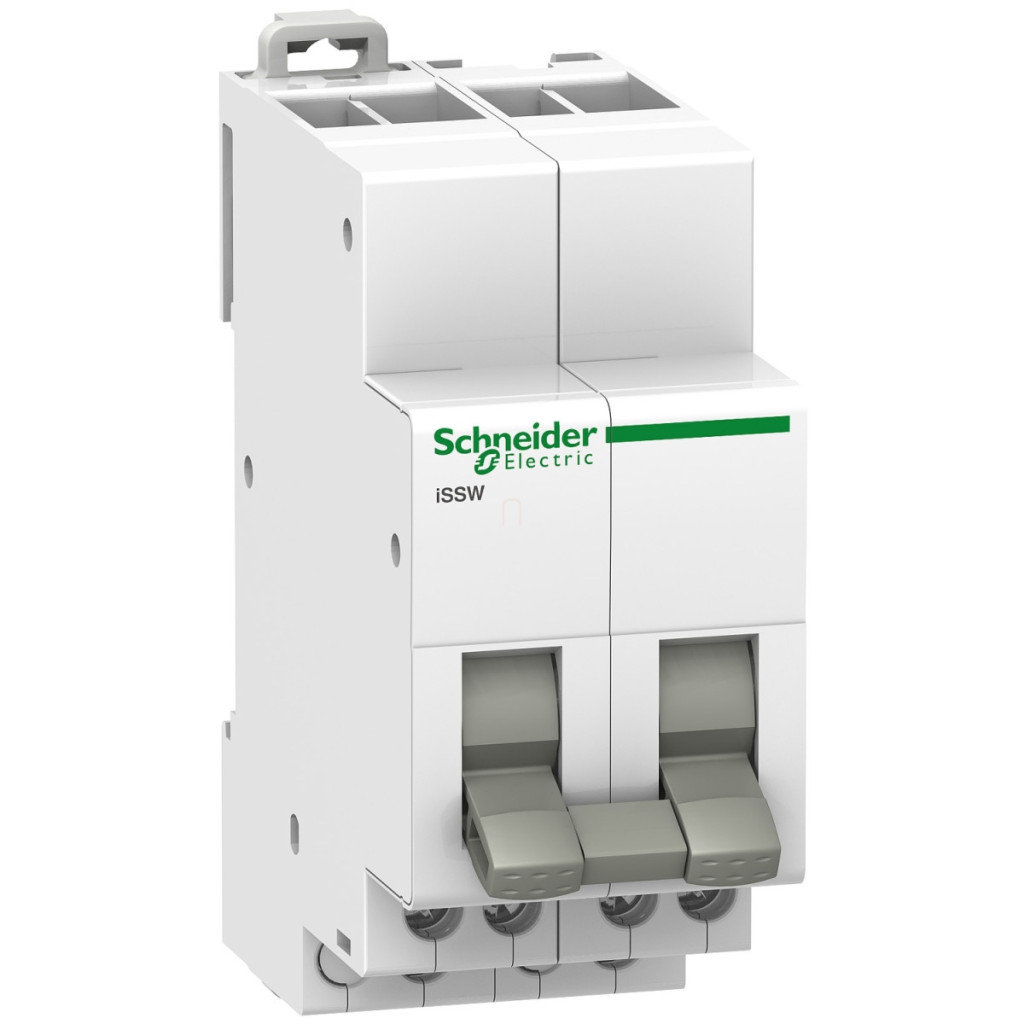

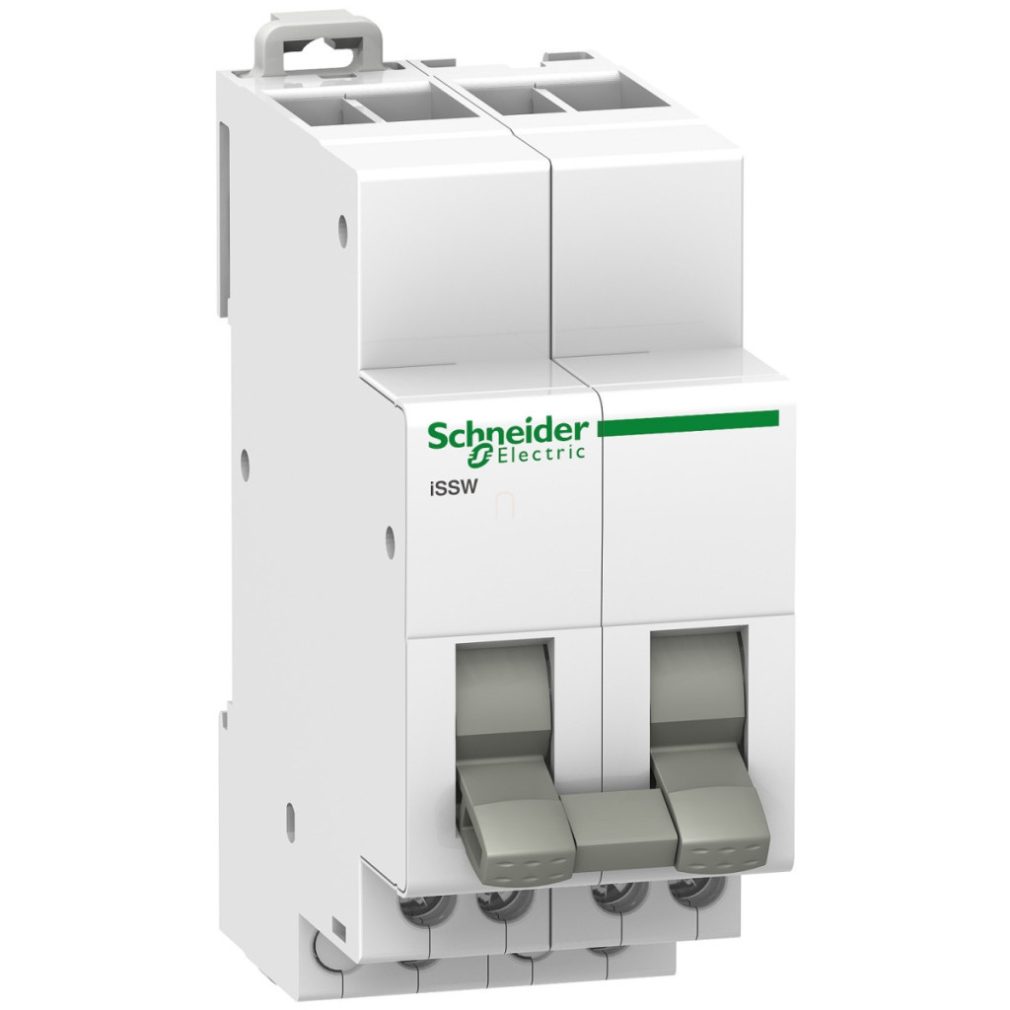

Comutatorul Schneider Electric Acti9 iSSW (A9E18071) este un dispozitiv profesional de control electric care permite comutarea în două poziții în diverse circuite electrice. Acest comutator de înaltă calitate, cu 2 poli, are o configurație cu două contacte de comutare (2 C/O), care oferă posibilități versatile de aplicare atât în medii rezidențiale, cât și industriale. Comutatorul Acti9 iSSW are un control de tip basculant și este marcat cu 0-1 pentru identificarea ușoară a stărilor de comutare. Tensiunea nominală de funcționare este de 250 V CA 50/60 Hz, iar curentul nominal de funcționare este de 20 A. Această performanță combinată îl face ideal pentru controlul circuitelor de dimensiuni mici și medii, cum ar fi sistemele de iluminat, pompele sau alte echipamente electrice, unde este necesară comutarea fiabilă între două stări. Produsul este conform cu standardele IEC 60669-1 și IEC 60947-5-1, care garantează o funcționare sigură și standard. Comutatorul Schneider Electric Acti9 iSSW este extrem de ușor de instalat datorită metodei de montare prin fixare pe șină DIN. Produsul ocupă un spațiu de modul de 4x9 mm pe șina DIN, adică are o lățime de 36 mm, o înălțime de 82 mm și o adâncime totală de 75 mm. Culoarea sa albă se potrivește bine cu majoritatea dulapurilor electrice și tablourilor de distribuție. Conectarea se face prin intermediul terminalelor tunel cu trepte de pe partea inferioară, care sunt potrivite pentru 2 fire cu o secțiune transversală de 0,5-2,5 mm², în design flexibil sau rigid, fără capete de fire. Lungimea de dezizolare a firului este de 9 mm, iar cuplul de strângere este de 1 N.m. Durabilitatea sa electrică este remarcabilă, fiind proiectat pentru 30.000 de cicluri de comutare în categoria AC-22, cu un factor de putere (cos φ) de 0,8. Din punct de vedere al mediului, are un grad de protecție IP20 în conformitate cu IEC 60529, o valoare de tropicalizare de 2 și un grad de poluare de 3. Comutatorul de schimbare are o gamă largă de temperaturi de funcționare, poate fi utilizat între -20 °C și +50 °C și poate fi depozitat la temperaturi între -40 °C și +70 °C. În ceea ce privește umiditatea relativă, poate rezista la 95% la 55 °C, ceea ce garantează o funcționare excepțional de robustă chiar și în condiții de mediu extreme. Comutatorul Schneider Electric Acti9 iSSW, numărul de articol A9E18071, este alegerea perfectă pentru orice aplicație în care este necesară comutarea fiabilă a circuitului și în care calitatea și durabilitatea sunt esențiale.
Schneider Electric Acti9 iSSW - A9E18071 - comutator, două poziții, 2 contacte de comutare date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSSW
Tipul produsului: Comutator de transfer
Denumirea scurtă a dispozitivului: iSSW
Aplicația dispozitivului: Controlul circuitului electric
Descrierea polilor: 2P
Tipul și compoziția contactelor: 2 C/O (contact de comutare)
Tensiune nominală de funcționare [Ue]: 250 V c.a. 50/60 Hz
Standarde: IEC 60669-1, IEC 60947-5-1
Informații suplimentare
Curent nominal de funcționare [Ie]: 20 A
Tip de control: Comutator basculant, 2 poziții
Marcaj: 0 - 1
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Pasi de 9 mm: 4
Înălțime: 82 mm
Lățime: 36 mm
Adâncime: 75 mm
Culoare: Alb
Durată de viață electrică: AC-22: 30.000 de cicluri, cos Phi = 0,8
Conexiuni - terminale: Terminal tunel în trepte (partea inferioară), 2 cabluri 0,5...2,5 mm², flexibile
Terminal tunel în trepte (partea inferioară), 2 cabluri 0,5...2,5 mm², rigide, fără capăt de cablu
Lungime de dezizolare a cablului: 9 mm
Cuplu de strângere: 1 N.m
Date de mediu
Clasa de protecție IP: IP20 conform IEC 60529
Tropicalizare: 2
Grad de poluare: 3
Umiditate relativă: 95 % la 55 °C
Temperatura aerului ambiant în timpul funcționării: -20...50 °C
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
