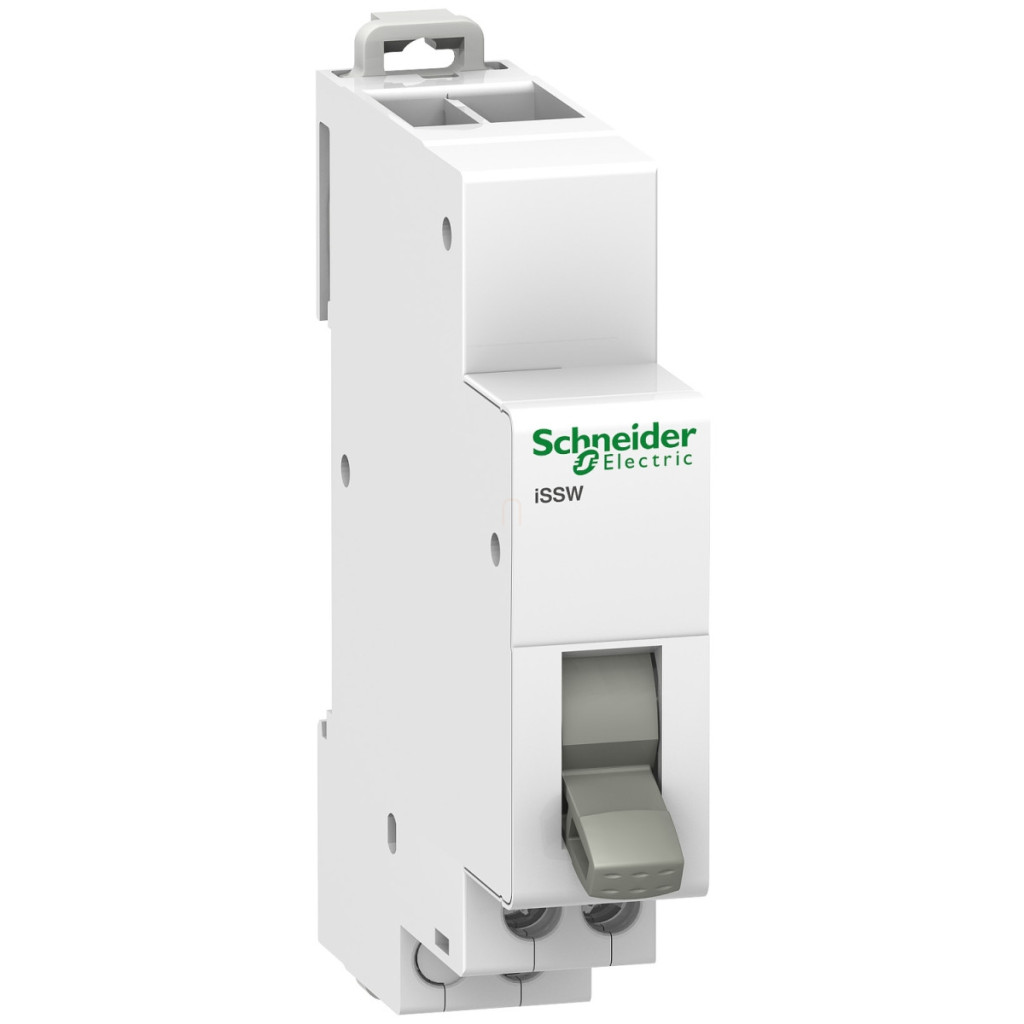

Comutatorul Schneider Electric Acti9 iSSW (A9E18072) este un dispozitiv de comutare versatil, compact și fiabil, conceput special pentru controlul circuitelor electrice. Acest comutator cu două poziții este potrivit pentru comutarea curenților de până la 20 A într-o rețea de 250 V c.a., fiind astfel alegerea ideală atât pentru aplicații rezidențiale, cât și industriale, unde este necesară comutarea fiabilă a circuitelor. Produsul face parte din populara familie de produse Acti9 de la Schneider Electric, care asigură o durată lungă de viață și o funcționare fără probleme, cu soluții tehnologice avansate. Designul compact al comutatorului iSSW permite o instalare care economisește spațiu, ocupând doar 2×9 mm (18 mm în total) pe șina DIN. Dispozitivul are un design 2P cu 1 contact NO + 1 contact NC, care îndeplinesc în mod fiabil sarcinile de comutare a circuitului. Comutatorul cu două poziții are o marcare 0-1, care indică clar poziția curentă a comutatorului. Comutatorul iSSW cu numărul de articol A9E18072 are protecție IP20 conform IEC 60529, care oferă o protecție adecvată împotriva pătrunderii obiectelor solide. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +50 °C, iar intervalul de temperatură de depozitare este de la -40 °C la +70 °C. Funcționează fiabil la 55 °C chiar și la o umiditate relativă de 95 %, iar nivelul său de tropicalizare 2 asigură utilizarea pe termen lung în medii umede. Comutatorul Acti9 iSSW are conexiuni tunel în trepte care permit conectarea cablurilor flexibile (0,5-2,5 mm²) și rigide (0,5-2,5 mm²) fără manșoane pentru capetele firelor. Lungimea de dezizolare a cablului este de 9 mm, iar cuplul de strângere este de 1 N.m. Designul, care respectă standardele IEC 60669-1 și IEC 60947-5-1, garantează o funcționare sigură cu o durată de viață de 30.000 de cicluri de comutare conform categoriei AC-22 la cos φ = 0,8. Dispozitivul alb, cu clemă, poate fi montat ușor și rapid pe orice șină DIN și are dimensiuni compacte: 82 mm înălțime, 18 mm lățime și 75 mm adâncime.
Schneider Electric Acti 9 iSSW - A9E18072 - comutator de schimbare, două poziții, 1NO 1NC date tehnice
Date generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSSW
Tipul produsului: Comutator de transfer
Denumirea scurtă a produsului: iSSW
Aplicație: Controlul circuitului electric
Număr de poli: 2P
Tipul și compoziția contactelor: 1 NO + 1 NC
Tensiune nominală de funcționare: 250 V c.a. 50/60 Hz
Standarde: IEC 60669-1, IEC 60947-5-1
Caracteristici tehnice
Curent nominal de funcționare: 20 A
Tip de control: Comutator cu două poziții
Marcaj: 0 - 1
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Unitate de 9 mm: 2
Înălțime: 82 mm
Lățime: 18 mm
Adâncime: 75 mm
Culoare: Alb
Durată de viață electrică: AC-22: 30.000 de cicluri cos Phi = 0,8
Conexiuni
Conectori: Bloc terminal reductor (partea inferioară) 2 cabluri 0,5…2,5 mm² flexibile
Conector tunel cu trepte (partea inferioară) 2 cabluri 0,5…2,5 mm² rigide fără capăt de cablu
Lungime de dezizolare a cablului: 9 mm
Cuplu de strângere: 1 N.m
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Tropicalizare: 2
Grad de poluare: 3
Umiditate relativă: 95% la 55°C
Temperatură ambiantă de funcționare: -20…50°C
Temperatură ambiantă de depozitare: -40…70 °C
