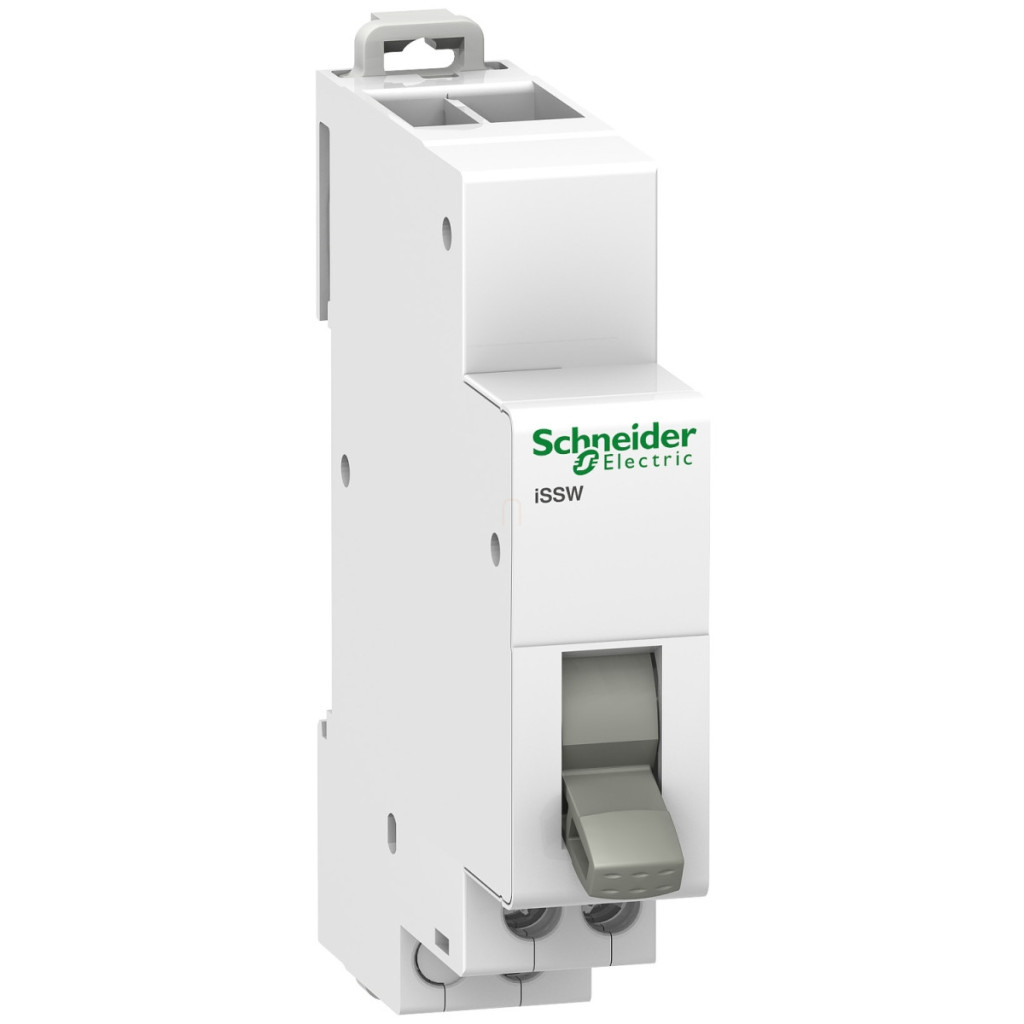

Acti9 iSSW A9E18073 este un comutator universal cu trei poziții din gama Acti9 de la Schneider Electric, oferind o soluție ideală pentru controlul circuitelor electrice. Acest dispozitiv versatil are 1 contact de comutare (1 C/O), iar caracteristicile sale tehnice de înaltă calitate garantează o durată lungă de viață și performanțe fiabile în diverse aplicații. Comutatorul Schneider Electric Acti9 iSSW are o tensiune maximă de funcționare de 250 V c.a. 50/60 Hz și un curent nominal de funcționare de 20 A. Comutatorul cu trei poziții (marcat 1-0-2) este de tip basculant, asigurând o operare intuitivă și ușoară. Dispozitivul este proiectat pentru a îndeplini standarde internaționale stricte, inclusiv IEC 60669-1 și IEC 60947-5-1. Dispozitivul este compact, având o lățime de numai 18 mm (2 module), o înălțime de 82 mm și o adâncime de 75 mm, ceea ce permite instalarea cu economie de spațiu în dulapuri de distribuție sau alte sisteme de control. Comutatorul de schimbare Schneider Electric A9E18073 este ușor de instalat datorită montării sale cu clemă pe o șină DIN. Conectarea se face folosind terminale step-in (pe partea inferioară), care sunt potrivite pentru 2-2 fire cu o secțiune transversală de 0,5-2,5 mm², atât pentru cabluri flexibile, cât și rigide (fără terminale de capăt pentru cabluri rigide). Lungimea de dezizolare a firului este de 9 mm, iar cuplul de strângere al șuruburilor este de 1 N.m. Comutatorul are un grad de protecție IP20 conform IEC 60529, care oferă o protecție adecvată împotriva pătrunderii obiectelor solide. Durata de viață electrică a dispozitivului în categoria de aplicare AC-22 este de 30.000 de cicluri de comutare (la cos Phi = 0,8). Comutatorul Schneider Electric Acti9 iSSW A9E18073 poate fi utilizat într-o gamă largă de condiții de mediu: intervalul său de temperatură de funcționare este între -20 °C și +50 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Umiditatea relativă poate fi de până la 95% la 55 °C. Dispozitivul are un indice de climat tropical de 2 și un grad de poluare de 3. Carcasa albă se potrivește cu estetica echipamentelor moderne de distribuție. Acti9 iSSW este recomandat în special pentru aplicații în care este necesară selectarea sau comutarea între două surse de alimentare diferite, cum ar fi surse de alimentare de rezervă, controlul generatorului sau alte sarcini speciale de control.
Schneider Electric Acti9 iSSW - A9E18073 - comutator, trei poziții, 1 contact de comutare date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSSW
Tipul produsului: Comutator de transfer
Denumirea scurtă a dispozitivului: iSSW
Aplicația dispozitivului: Controlul circuitului electric
Descrierea polilor: 1P
Tipul și compoziția contactelor: 1 C/O (contact de comutare)
Tensiune nominală de funcționare [Ue]: 250 V c.a. 50/60 Hz
Standarde: IEC 60669-1, IEC 60947-5-1
Date suplimentare
Curent nominal de funcționare [Ie]: 20 A
Tip de control: Comutator cu 3 poziții
Marcaj: 1 - 0 - 2
Metodă de montare: Clip-on
Bază de montare: Șină DIN
Pas de 9 mm: 2
Înălțime: 82 mm
Lățime: 18 mm
Adâncime: 75 mm
Culoare: Alb
Durată de viață electrică: AC-22: 30.000 de cicluri cos Phi = 0,8
Conexiuni - terminale: Terminal cu trepte (partea inferioară) 2 cabluri 0,5…2,5 mm² flexibile
Terminal tunel în trepte (partea inferioară) 2 cabluri 0,5…2,5 mm² rigide, fără capăt de cablu
Lungime de dezizolare a cablului: 9 mm
Cuplu de strângere: 1 N.m
Mediu
Clasă de protecție IP: IP20 conform IEC 60529
Tropicalizare: 2
Grad de poluare: 3
Umiditate relativă: 95% la 55 °C
Temperatura aerului ambiant în timpul funcționării: -20…50 °C
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
