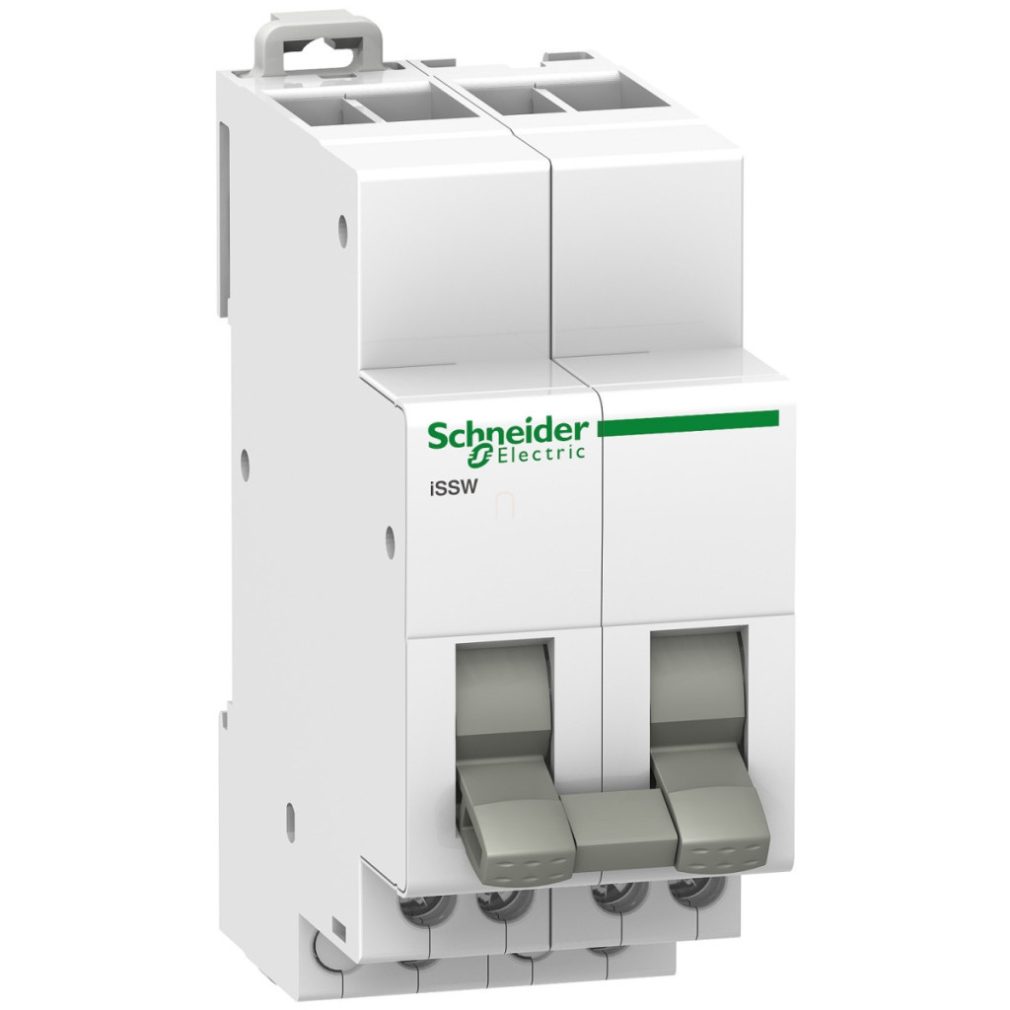

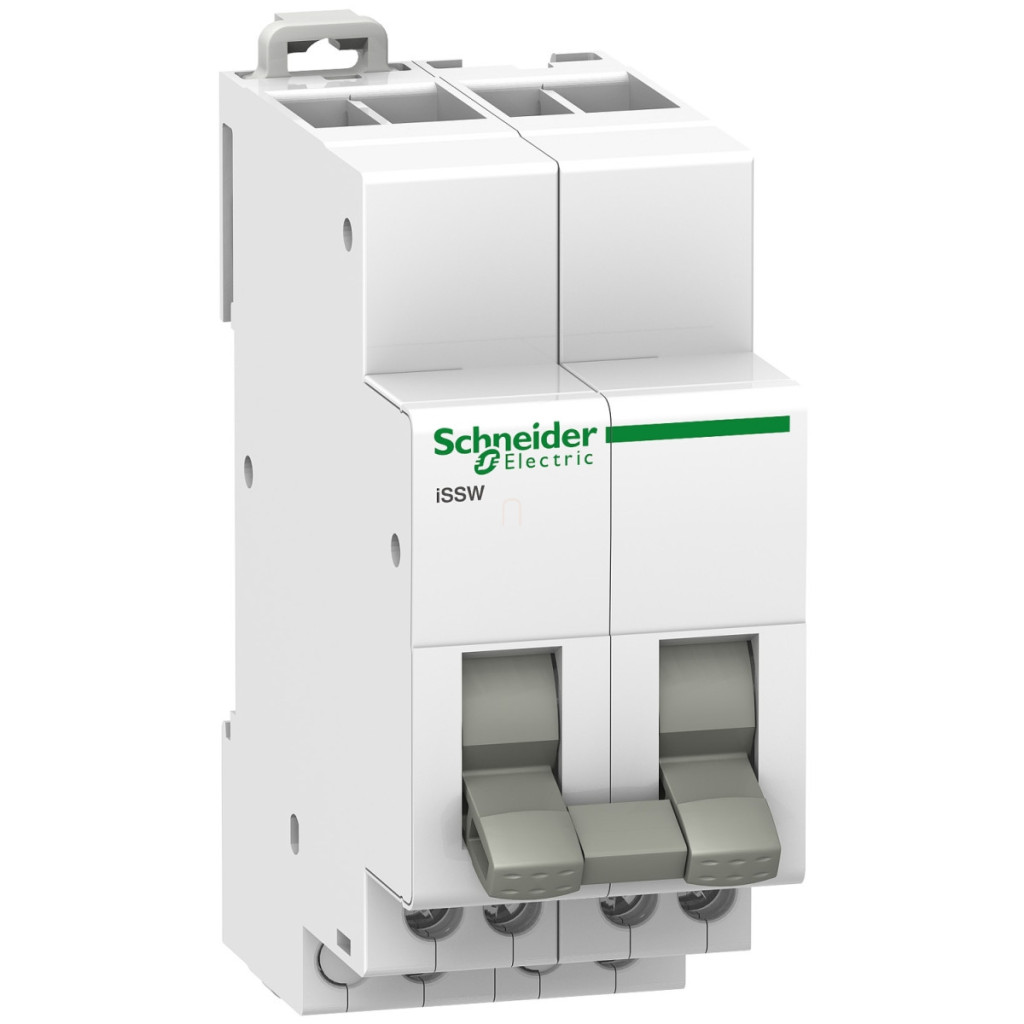

Comutatorul Acti9 iSSW este un dispozitiv din gama Schneider Electric pentru controlul fiabil și eficient al circuitelor electrice. Numărul de produs A9E18074 este deosebit de util în aplicații în care este necesară comutarea între două surse de alimentare sau circuite diferite, cum ar fi în situații de alimentare de rezervă sau alimentare dublă. Comutatorul are trei poziții (1-0-2), permițând utilizatorului să aleagă între prima sursă de alimentare (1), poziția oprit (0) sau a doua sursă de alimentare (2). Parametrii tehnici ai comutatorului Schneider Electric Acti9 iSSW asigură performanțe excelente în utilizarea zilnică. Tensiunea nominală de funcționare de 250 V c.a. și curentul nominal de funcționare de 20 A sunt suficiente pentru majoritatea aplicațiilor domestice și industriale. Comutatorul are două contacte de comutare (2 C/O), care oferă o gamă largă de opțiuni de comutare. Dispozitivul este conform cu standardele IEC 60947-5-1 și IEC 60669-1, asigurând o funcționare sigură și fiabilă. Comutatorul iSSW este acționat cu basculă, cu indicarea ușoară și clară a celor trei stări diferite de comutare cu marcajul 1-0-2 încorporat. Designul practic și ușurința de instalare a produsului sunt, de asemenea, remarcabile. Comutatorul Acti9 iSSW cu numărul de piesă A9E18074 poate fi fixat pe o șină DIN, permițând o instalare rapidă și ușoară în dulapurile de distribuție standard. Ocupă doar 4 x 9 mm lățime de modul (36 mm lățime totală), având o înălțime de 82 mm și o adâncime de 75 mm. Culoarea albă a dispozitivului asigură un aspect estetic și se potrivește bine cu alte dispozitive modulare. Conectarea se realizează cu ajutorul terminalelor tunel în trepte, care permit conectarea a două fire pe fiecare parte, cu o secțiune transversală de 0,5-2,5 mm², în versiuni flexibile sau rigide. Lungimea de dezizolare a firului este de 9 mm, iar cuplul de strângere este de 1 Nm, asigurând o conexiune electrică fiabilă. Întrerupătorul Schneider Electric Acti9 iSSW A9E18074 se remarcă, de asemenea, prin durabilitatea și caracteristicile sale ecologice. Durata sa de viață electrică în categoria AC-22 este de 30.000 de cicluri de comutare la cos φ = 0,8. Gradul de protecție IP20 oferă o protecție adecvată împotriva pătrunderii obiectelor solide, dar oferă o protecție limitată împotriva apei, astfel încât este proiectat în principal pentru utilizare în medii uscate, interioare. Intervalul de temperatură de funcționare al comutatorului este între -20 °C și +50 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Dispozitivul funcționează în mod fiabil la 55 °C, chiar și la o umiditate relativă de 95%, și este conform cu gradul de poluare 3 și clasa de tropicalizare 2, asigurând o funcționare pe termen lung chiar și în condiții de mediu adverse.
Schneider Electric Acti9 iSSW - A9E18074 - comutator, trei poziții, 2 contacte de comutare date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSSW
Tipul produsului: Comutator de transfer
Denumirea scurtă a dispozitivului: iSSW
Aplicația dispozitivului: Controlul circuitului electric
Descrierea polilor: 2P
Tipul și compoziția contactelor: 2 contacte de comutare (C/O)
Tensiune nominală de funcționare [Ue]: 250 V c.a. 50/60 Hz
Standarde: IEC 60947-5-1, IEC 60669-1
Informații suplimentare
Curent nominal de funcționare [Ie]: 20 A
Tip de comandă: Comutator cu trei poziții
Marcaj: 1 - 0 - 2
Metodă de montare: Snap-in
Suprafață de montare: Șină DIN
Unități de 9 mm: 4
Înălțime: 82 mm
Lățime: 36 mm
Adâncime: 75 mm
Culoare: Alb
Durată de viață electrică: AC-22: 30.000 de cicluri cos Phi = 0,8
Conexiuni - blocuri terminale: Bloc terminal tunel în trepte (partea inferioară) 2 fire 0,5...2,5 mm² flexibile
Terminal tunel în trepte (partea inferioară) 2 fire 0,5...2,5 mm² rigid fără capac de capăt
Lungime de dezizolare a firului: 9 mm
Cuplu de strângere: 1 N.m
Mediu
Clasă de protecție IP: IP20 conform IEC 60529
Tropicalizare: 2
Grad de poluare: 3
Umiditate relativă: 95% la 55°C
Temperatura ambiantă în timpul funcționării: -20...50°C
Temperatura ambiantă în timpul depozitării: -40...70°C
